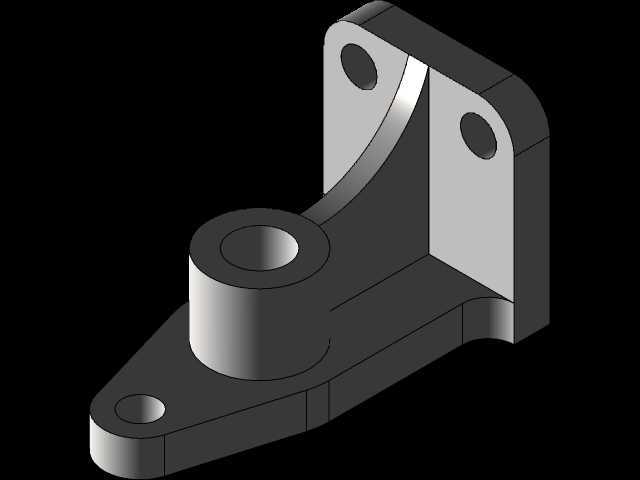

在各类中小型自动化输送线、轻工包装设备、工装夹具的机架拼接环节,这类带竖向立板与水平延伸臂的铰接支座是出镜率极高的连接件,它不像重型设备的铸钢支座那样需要承担数吨级的交变载荷,更多是在设备的辅助定位、小型摆臂铰接、传感器安装支架的固定场景里承担支撑与铰接转轴的承载作用。从结构本身来看,竖向立板上的两个沉头安装孔是整个零件的固定基准,孔位的同轴度、孔端面与立板安装面的平面度直接决定了支座安装后是否会出现偏斜,实际设计时两个安装孔的中心距需要匹配常用的铝型材端面安装孔距,或是标准钢板焊接机架的预留孔位,避免现场安装时出现孔位错位需要重新扩孔的问题。
立板与水平底板之间的三角加强筋是整个结构的强度核心,很多新手建模时容易忽略这个加强筋的圆角过渡,直接做直角连接,实际生产中不管是采用铣削加工还是注塑成型,直角位置都会出现应力集中,设备长期运行受振动影响很容易在筋板连接处出现裂纹,因此筋板与立板、底板的衔接处都做了R3-R5的过渡圆角,既可以降低加工时的应力集中,也能减少零件受冲击时的断裂风险。水平延伸臂末端的凸台是整个零件的功能核心,凸台中心的通孔是用来穿铰接销轴的,这个孔的尺寸公差需要按照H7的精度来设计,和常用的直径12mm、16mm的标准圆柱销配合,保证铰接的摆臂转动时没有明显的旷量,同时凸台的高度要比摆臂的安装厚度高出1-2mm,避免锁紧销轴时摆臂侧面和支座平面直接硬摩擦,长期磨损后出现转动卡滞。水平底板最前端的沉头孔是辅助安装位,当支座需要承受较大的径向摆动力时,这个孔可以额外穿入螺栓分担立板两个安装孔的受力,避免整个支座在长期受侧向力时出现歪斜。从安装边界来看,整个零件的竖向高度控制在80mm以内,水平延伸长度不超过100mm,属于小型安装支座的尺寸范畴,不会占用设备内部过多的安装空间,不管是安装在铝型材机架的T型槽面上,还是焊接在钢板机架的预留平面上,都不需要对周边的其他零部件做位置避让。
设计这类零件的时候,首先要确定铰接凸台的中心高度,这个高度直接决定了配套摆臂的转动轨迹,一旦高度尺寸出现偏差,摆臂转动时就会和周边的结构产生干涉;其次要核算立板的厚度,当铰接部位承受的径向力不超过500N时,立板厚度取8mm即可满足强度要求,不需要额外加厚造成材料浪费;再者要注意所有安装孔的沉头深度,要匹配常用的内六角圆柱头螺栓的头部尺寸,保证螺栓安装后头部不会高出零件表面,避免和周边运动的部件产生刮擦。
很多初学者在练习这类零件建模时,容易把各个特征的建模顺序搞混,正确的逻辑应该是先做出竖向立板和水平底板的基体特征,再添加中间的加强筋结构,之后再做铰接凸台和各个安装孔,最后统一添加所有的过渡圆角,要是先做圆角再挖孔,很容易出现特征生成失败的问题,也不符合实际机械加工的工序逻辑——实际铣削加工时也是先铣出整体的轮廓基体,再钻孔、攻丝,最后对锐边做倒钝处理。这类支座在实际设备维护中也属于易更换的配件,因为铰接孔长期和销轴摩擦会出现磨损,当孔的磨损量超过0.1mm时就需要更换新的支座,因此零件的结构设计尽量做的规整,没有复杂的曲面特征,不管是采用45号钢铣削加工,还是采用铝合金压铸成型,加工成本都能控制在很低的水平,适合批量生产备货。在一些非标工装的设计里,这类支座还可以稍作修改,把铰接凸台的通孔改成螺纹孔,用来安装调节螺杆,作为工装的压紧支撑座使用,只需要调整凸台的高度和孔的尺寸,不需要改动整体的安装结构,就能适配不同的使用场景,这也是这类L型带凸台支座在通用机械领域应用广泛的核心原因:结构简单可靠,安装维护方便,改型适配成本低,能够覆盖多数中小型设备的辅助支撑与铰接需求。
