带铰接耳座的L型支撑连接构件

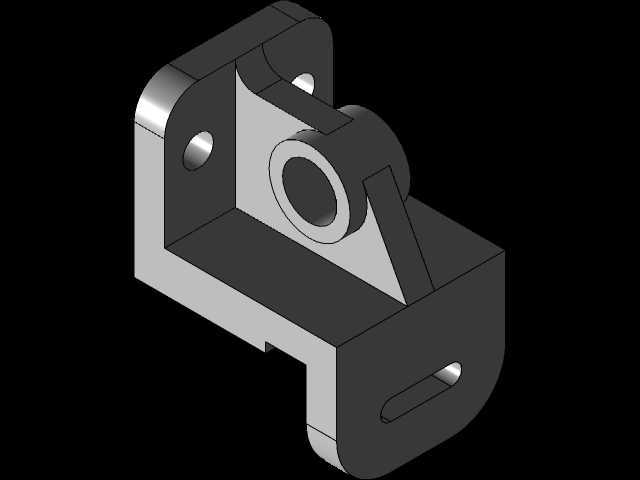

　　这类带铰接耳座的L型支撑构件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，很多时候承担着转轴支撑、工位挡停、辅助导向的复合功能，不是单一的承力支架。从实际装配场景看，构件的L型弯折结构刚好适配设备框架的直角安装面，不需要额外做转接垫块就能直接贴合方管或者铝型材的安装基准，能减少装配时的累计公差。构件上部的带孔凸台是核心的铰接配合位，内孔的公差一般选H7级，用来和销轴、小直径转轴做间隙配合，凸台外侧的两个加强筋不是随意布置的，筋的厚度取基体壁厚的0.8倍，既避免注塑或者铣削加工时出现缩痕、应力集中，又能抵消转轴转动时产生的径向倾覆力矩，防止凸台根部受反复载荷出现断裂。

　　构件左侧立板上的通孔是穿装固定螺栓的位置，孔位的中心距严格匹配常用40系列铝型材的槽口间距，安装时不需要现场重新打孔，直接用T型螺栓就能锁紧，立板和底板的垂直公差控制在0.02mm以内，保证安装后铰接孔的轴线和安装基准面平行，避免转轴转动时出现卡滞。底板端部的长圆孔是调节位，用来补偿安装时的位置误差，当现场框架的安装孔位存在1-2mm的偏差时，不需要扩孔就能调整构件的固定位置，长圆孔的长度方向顺着构件的受力方向布置，不会因为调节位置降低整体的连接强度。

　　从设计思路上看，这个构件的所有倒角、圆角都做了统一规范，外露棱边全部做C1倒角，避免装配时划伤操作人员，内转角处留R2的圆角，一方面是加工时铣刀可以直接走刀不需要清角，减少钳工的工作量，另一方面能降低应力集中系数，提升构件的疲劳寿命。构件的壁厚整体保持均匀，除了加强筋位置做了局部加厚，其余位置的壁厚差不超过1mm，不管是采用铝合金铣削加工，还是用工程塑料注塑成型，都不会因为壁厚不均出现变形。实际选型的时候，要注意这个构件的安装边界：底板的总长度要小于安装位的可用空间，上部凸台的外圆直径要预留出和相邻运动部件的安全间隙，至少留3mm以上的空隙，避免运动时发生碰撞。

　　铰接孔的长度要和配合的销轴长度匹配，不能出现销轴窜动的情况，立板上的固定孔深度要满足螺栓的旋合长度要求，一般保证螺栓旋入深度不小于螺栓直径的1.5倍，才能达到足够的锁紧力。很多刚入行的建模人员在做这类零件的时候，容易忽略安装面的平面度要求，其实底板和立板的安装贴合面都要做铣平处理，平面度控制在0.03mm以内，不然锁紧螺栓的时候会让构件产生变形，导致上部的铰接孔轴线偏移，后续转轴转动的时候阻力变大，磨损加快。另外构件上的两个加强筋和凸台、立板、底板的交接处都做了渐变过渡，不是直角相接，这样在承受冲击载荷的时候，应力不会集中在交接的棱线上，能大幅提升构件的抗冲击能力。在小型非标设备里，这类构件经常用来做气缸的尾部铰接座，或者是传感器安装支架的转接件，因为结构简单，加工难度低，安装调节方便，替换成本也低，是很多设备里用量不小的基础结构件。建模的时候要注意各个特征的父子关系，先做L型的基体，再添加凸台、通孔、长圆孔这些特征，最后做倒角圆角，这样后续修改尺寸的时候不会出现特征报错，调整壁厚或者孔位的时候能快速更新模型，符合工程设计的迭代需求。
