多铰接孔立式连接支座结构设计

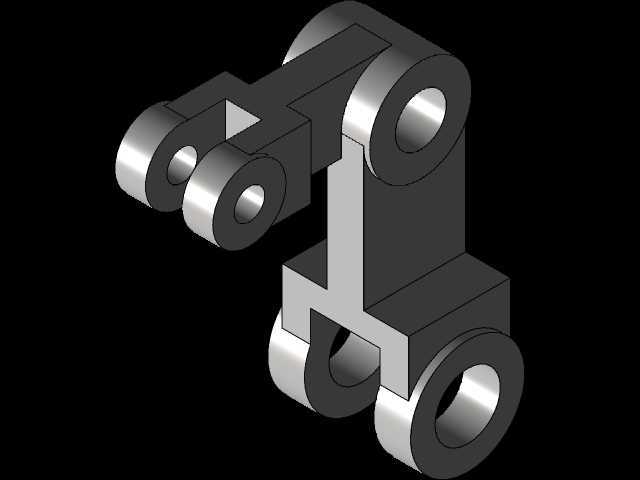

　　该零件属于机械传动与支撑系统中的典型铰接连接构件，整体采用立式L型主体结构作为承载基体，主体一侧延伸出双平行耳板结构，上下两端分别设置同轴铰接孔位，可同时实现三个方向的铰接连接需求，适配多连杆联动机构的节点装配场景。在轻工自动化生产线的连杆输送机构、小型工装夹具的翻转定位结构、教学实训用机械原理演示台架中，这类多铰接点支座常作为核心连接节点使用，能够同时承接不同方向连杆传递的动载荷，将分散的连杆作用力传导至主安装基体上，避免连杆铰接点出现应力集中导致的变形失效。

　　从结构设计逻辑来看，主体采用等截面矩形立板作为核心承载段，立板厚度根据铰接孔的径向载荷需求设定，保证在承受交变铰接载荷时不会出现侧向弯曲变形；上下两端的铰接孔均采用凸台加厚设计，孔位周边的壁厚比主体立板厚出40%左右，能够有效分散铰接销轴传递的局部压应力，避免孔口位置长期受载出现压溃变形。上端的双平行耳板结构采用对称布局，两耳板的间距根据配套连杆的端部宽度设定，耳板上的同轴孔位公差控制在H7级，保证铰接销轴装配后无卡滞，同时能限制连杆的轴向窜动；下端的两个铰接孔采用前后错位布局，分别对应不同方向的连杆连接需求，孔位端面均做了倒角处理，既方便销轴装配导入，也能去除加工毛刺避免装配时刮伤配套零件表面。

　　安装边界方面，该零件的主体立板背部为平整安装基准面，可通过螺栓锁紧固定在设备的安装立板或型材框架上，安装时需保证基准面与安装面完全贴合，避免出现间隙导致铰接动作时零件产生晃动。所有铰接孔的中心距尺寸均按照连杆运动轨迹的计算值设定，装配后可保证联动机构的运动行程符合设计预期，不会出现运动干涉或行程不足的问题。零件的所有棱边均做了R2左右的圆角过渡，既可以减少加工时的应力集中，也能避免装配调试过程中尖锐棱边划伤操作人员。

　　对于建模初学者而言，该零件的建模过程覆盖了凸台拉伸、切除拉伸、同轴孔阵列、对称特征镜像、圆角倒角等常用机械建模操作，特征逻辑清晰，没有复杂的曲面结构，能够帮助初学者快速掌握机械零件从二维草图到三维模型的建模思路，理解机械零件结构设计与加工工艺、装配需求之间的关联。在实际工程应用中，这类支座通常采用45号钢加工制作，承受重载的场景下会选用40Cr调质处理，铰接孔内可根据载荷情况加装铜套或滚针轴承，降低铰接转动时的磨损，延长零件的使用寿命。日常维护时只需定期检查铰接孔的磨损情况、连接螺栓的锁紧状态，即可保证构件长期稳定运行，无需复杂的维护操作。在一些小型非标自动化设备的翻转机构中，该类支座还可以作为气缸铰接端的固定座使用，将气缸的尾部铰接在支座孔位上，配合前端的执行件实现直线往复运动到摆动动作的转换，适配不同角度的工件翻转、压紧作业需求。
