双铰接斜槽式连接支座结构设计

　　在各类工装夹具、输送线接驳机构、小型自动化设备的连杆传动体系里，这类带双铰接端的斜向支撑支座是很常见的传力构件，日常做机构方案选型时经常会碰到同结构的变体。从实际使用场景来看，这类支座主要承担两个功能：一是作为固定端基座承接铰接连杆的往复摆动力，二是通过自身斜向的筋板结构把铰接端的径向载荷平稳传导到安装平面，避免应力集中导致的构件变形。很多刚接触结构设计的新人容易忽略这类支座的安装边界设计，实际落地时，双铰接端的同轴度公差直接决定了配套销轴的磨损速度，如果两个铰接孔的同轴度超过0.02mm，销轴在往复摆动时会出现偏磨，设备运行不到三个月就会出现铰接间隙过大、传动定位不准的问题。

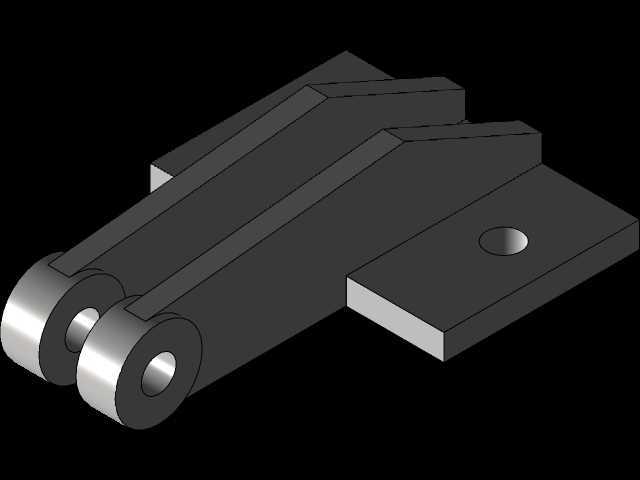

　　做这个构件的三维建模时，首先要敲定的是安装底板的轮廓尺寸，底板上的单安装孔位置要避开斜向筋板的投影区域，不然现场装配时螺栓扳手没有操作空间，很多新手建模时只看投影对齐，不考虑装配工艺性，出图加工后才发现螺栓没法拧紧，只能临时打磨筋板，反而破坏了构件的整体强度。斜向布置的两道平行筋板是整个构件的核心承力部分，筋板的厚度不需要做的太厚，按照铰接孔直径的0.2-0.3倍取值就足够，过厚的筋板不仅会增加零件重量，还会在注塑或者铣削加工时出现应力变形，反而降低零件的尺寸精度。双铰接端的凸台厚度要比配套的连杆片厚度大0.5-1mm，给铰接处的转动留出足够的间隙，避免装配后连杆被夹死无法摆动，同时铰接孔的两端要做0.5mm的倒角，既方便销轴装配时导入，也能去除加工后的锐边，避免安装时划伤操作人员。从安装边界来看，底板的下表面是整个构件的安装基准面，建模时要保证这个平面的平面度公差在0.05mm以内，如果基准面不平，锁紧安装螺栓后整个支座会出现轻微形变，直接导致铰接孔的轴线偏移，影响整个连杆机构的传动精度。

　　很多初学者练习这类零件建模时，容易把筋板和主体的连接处做成直角，实际工程应用里，所有的转角位置都要做不小于R2的圆角过渡，直角位置在受交变载荷时很容易出现应力集中，长期运行会从转角处萌生裂纹，最终导致构件断裂。这类支座的材质一般选用Q235钢做表面发黑处理，或者用6061铝合金做阳极氧化，前者适合载荷较大的冲压设备工装，后者适合载荷较轻的3C产品自动化组装线，选型时可以根据实际的传力大小调整材质和壁厚，不需要完全照搬练习模型的尺寸参数。

　　建模过程中可以先从铰接端的圆柱特征开始绘制，先确定两个铰接孔的中心距，再拉伸做出铰接凸台，之后绘制斜向的筋板轮廓，把筋板和铰接凸台做合并，最后延伸出底部的安装底板，加上安装孔和各处的工艺圆角，整个建模流程不需要复杂的曲面命令，都是基础的拉伸、倒角、合并操作，很适合刚接触三维建模的设计人员练习基础特征的操作逻辑，同时也能借此理解机械构件里承力筋板的布置思路、装配间隙的预留原则、工艺圆角的实际作用，把建模操作和实际工程需求结合起来，避免只会画形状不懂设计逻辑的问题。在实际做机构设计时，这类支座的铰接端可以配套自润滑铜套使用，能大幅降低铰接处的维护频率，不需要频繁加注润滑油，适合在无尘车间的自动化设备里使用，如果是用在有切削液的机加工工装里，还可以在铰接孔的外侧加装防尘密封圈，避免切削液和金属碎屑进入铰接缝隙，磨损销轴和孔壁。
