铰接式双耳连接支座机械结构

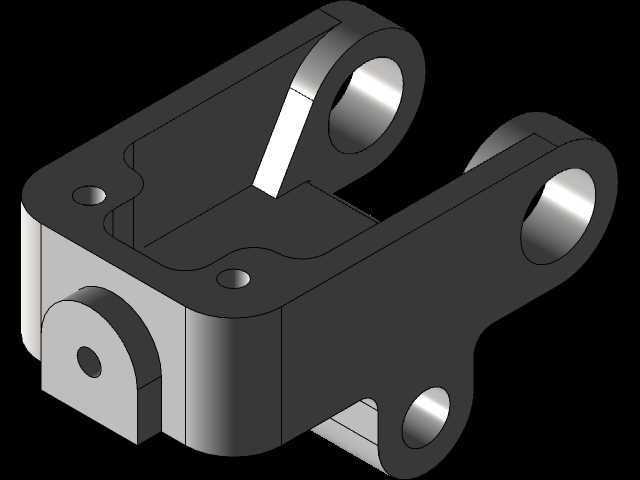

　　这类铰接式双耳连接支座，多应用在需要实现往复摆动、角度补偿的传动链路中，常见于工业自动化生产线的连杆传动机构、工程设备的执行端连接部位、工装夹具的活动压紧单元，作为动力传递与运动约束的核心中间构件，承担着连接固定端与活动端、传递载荷同时允许指定角度范围内相对转动的作用。从结构设计逻辑来看，该支座采用一体化铣削成型的基体结构，主体为带减重空腔的块状基座，一侧延伸出单耳铰接端，另一侧延伸出平行双耳铰接端，三个铰接孔的轴线保持严格的空间平行度公差，避免装配后出现卡滞、别劲的问题，基座平面上预留的两个沉头安装孔，用于将支座整体固定在设备安装基准面上，沉孔设计可保证紧固件安装后端面不突出，不会与周边运动部件产生干涉。

　　在实际工况适配中，单耳端通常用于连接驱动侧的连杆或者执行元件输出端，双耳端用于连接从动侧的摆动构件，双耳的平行间距与单耳的厚度做了等间隙配合设计，装配时可通过销轴快速完成铰接，铰接孔的内壁预留了轴承安装或者衬套压装的余量，可根据实际载荷等级选择加装自润滑衬套或者滚动轴承，降低铰接部位的转动磨损，延长构件的维护周期。设计过程中优先考虑了载荷传递的路径合理性，基座的空腔结构并非单纯为了减重，而是在保证基体整体抗弯、抗扭截面模量满足载荷要求的前提下，去除非受力区域的多余材料，既降低了零件自身重量，也减少了加工过程中的材料去除量，降低加工成本；支座的所有棱边都做了圆角过渡处理，避免应力集中导致的交变载荷下疲劳开裂问题，铰接孔的端面都做了凸台设计，既增加了孔的接触长度，提升铰接连接的稳定性，也减少了配合面的加工面积，降低铣削加工的工时消耗。

　　从安装边界来看，该支座的底部安装面为完整的平面基准，两个沉头孔的孔距按照标准安装间距设计，可直接适配常见规格的工业铝型材安装槽或者钢板安装面，不需要额外制作转接板；整体外形的外轮廓尺寸控制紧凑，双耳端的外圆直径、单耳端的突出长度、基座的整体高度都做了边界约束，安装后在最大摆动角度范围内，不会与周边的管线、其他结构件产生运动干涉，在进行机构整体布局时，只需要预留出铰接件转动的扇形空间即可完成布置。

　　建模过程中需要重点关注三个铰接孔的同轴度、平行度公差要求，安装孔与基准面的垂直度要求，以及各个配合面的表面粗糙度取值，铰接孔作为转动配合面，粗糙度需要达到Ra1.6以下才能满足衬套或者轴承的压装要求，安装基准面的粗糙度达到Ra3.2即可满足固定安装的接触刚度要求，非配合面的粗糙度保持Ra6.3即可，不需要做过高的精度要求，避免不必要的加工成本提升。在实际选型应用时，可根据传递的载荷大小调整基体的壁厚、铰接孔的直径以及安装孔的规格，小载荷工况下可选用铝合金材料做阳极氧化处理降低自重，中大载荷工况下可选用45号钢做调质处理或者合金钢材料提升结构强度，铰接部位根据转动频率选择对应的润滑方案，高频率摆动的场景可预留润滑油注油通道，低频率摆动的场景加装自润滑铜套即可实现长期免维护使用。
