弯臂式双铰接连接支座结构练习件

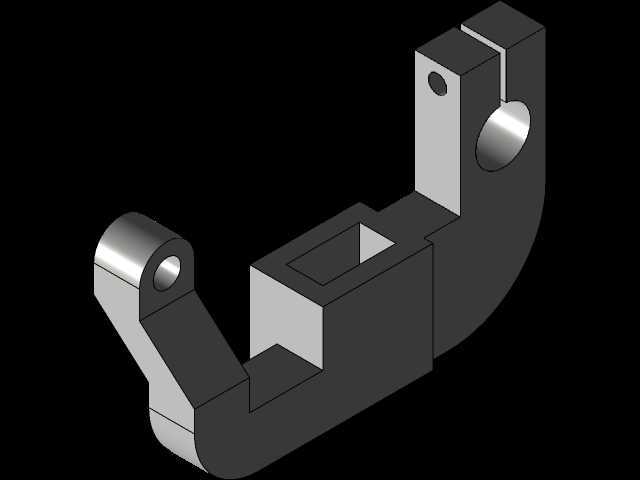

　　这类弯臂式双铰接支座在轻工自动化输送线、小型工装夹具的摆动联动机构中十分常见，日常做结构设计时经常会碰到类似的异形支撑件，它既不是标准型材也不是通用标准件，需要根据安装空间、摆动行程、受力方向单独做结构适配。从实际使用场景来看，这类零件通常承担两个方向的铰接传动：一端的单耳铰接孔用来连接固定侧的安装座，另一端的开槽双耳铰接位用来连接摆动执行端的连杆或者摆臂，中间的弯臂结构用来避让安装路径上的其他构件，避免机构运动时出现干涉。

　　做这个零件的结构设计时，首先要敲定的是两个铰接孔的中心距，这个尺寸直接决定了联动机构的摆动行程，中心距偏差超过0.1mm就可能导致机构卡滞或者行程达不到设计要求。其次是两个铰接位的结构形式，固定端采用整圆单耳结构，是因为固定侧的安装座通常是刚性连接，整圆结构的抗剪切能力更强，能承受机构往复摆动带来的交变载荷；活动端采用开槽双耳结构，是为了方便安装时调整连杆的轴向间隙，装配时可以通过修磨垫片来消除铰接间隙，降低运动过程中的异响和磨损。中间的腔体结构不是随意做的减重设计，而是要在保证零件整体刚性的前提下，尽可能降低零件自重，尤其是在高速摆动的机构里，零件自重过大会增加驱动端的负载，还会增大运动惯性导致机构定位精度下降。

　　从安装边界来看，固定端的铰接孔需要和配套的销轴做间隙配合，通常选用H8/f7的配合公差，孔的端面要做倒角处理，方便销轴压入同时避免锐边割伤配套的密封件；活动端的双耳开槽宽度要比配套连杆的厚度大0.2-0.3mm，预留足够的装配调整空间，两个耳片上的同轴孔要保证同轴度公差在0.05mm以内，否则装配后连杆会出现别劲的情况，长期运行会加剧孔和销轴的磨损。零件的弯臂过渡处全部采用圆角过渡，不能出现直角锐边，一方面是避免热处理或者加工时出现应力集中导致零件断裂，另一方面是折弯类的结构在交变载荷下，直角位置的应力集中系数是圆角位置的3倍以上，很容易出现疲劳裂纹。

　　很多刚接触三维建模的新手做这类零件时，容易犯的错误是先画整体外形再挖孔，正确的建模思路应该是先确定两个铰接孔的中心位置，以两个孔的轴线为基准搭建骨架草图，再依次向外延伸出臂身结构、中间腔体、安装凸台，这样做出来的模型尺寸基准统一，后续修改参数时不会出现特征报错的情况。另外要注意的是，中间腔体的壁厚要保持均匀，通常壁厚设置在5-8mm之间，壁厚不均会导致注塑或者铸造时出现缩孔缺陷，如果是采用机加工方式制作，均匀壁厚也能减少加工余量，降低加工成本。零件上所有的铰接孔内都需要预留油槽或者润滑脂注油位吗？其实要看具体的使用工况，如果是低速轻载的工装夹具，采用自润滑铜套的话不需要额外做油槽，如果是高速重载的传动机构，就需要在孔壁加工环形油槽，方便润滑脂留存，延长铰接副的使用寿命。

　　实际选型应用时，还要核算零件的受力情况，当摆臂承受垂直于臂身的载荷时，弯臂的过渡圆角处是最大应力位置，需要根据载荷大小调整臂身的截面尺寸，必要时可以在过渡位置增加加强筋，但加强筋的厚度不能超过主壁厚的0.8倍，否则会出现成型缺陷。安装时固定端的销轴要做轴向定位，通常采用轴用挡圈或者开口销固定，避免销轴在往复摆动时窜出；活动端的双耳位置要加装防尘垫圈，避免车间里的粉尘、铁屑进入铰接孔内，加剧磨损。这类零件虽然结构不算复杂，但却是机械结构里最常见的异形支撑连接件，吃透这类零件的设计逻辑，再做更复杂的多铰接联动构件时就能理清设计思路，不会出现结构干涉、强度不足、装配困难的问题。建模练习时不要只追求外形相似，要多思考每个结构对应的功能需求，每个尺寸对应的装配边界，这样才能把建模练习和实际工程应用结合起来，而不是单纯画一个没有实际工程意义的几何形状。
