AutodeskInventor平台平滑轮三维练习构件

　　日常做机械结构基础建模练习时，平滑轮是绕不开的典型回转类构件，这类构件看着结构简单，实则涵盖了回转体建模、特征阵列、安装孔位设计、装配基准匹配等多个常用建模操作要点，很适合用来巩固三维软件的基础操作逻辑，也能帮新手建立从功能需求倒推结构设计的思维习惯。

　　从实际工业应用场景来看，这类平滑轮常被用在轻载传动回路、手动牵引机构、小型输送线的张紧结构、教具演示装置里，不像重型起重滑轮那样需要做复杂的绳槽强化与重载轴承匹配，它的核心作用是改变柔性牵引件的走向，或是为长距离布置的绳索、细钢丝、同步带提供转向支撑，减少牵引过程中的摩擦阻力，避免柔性件与设备机架直接接触产生磨损。

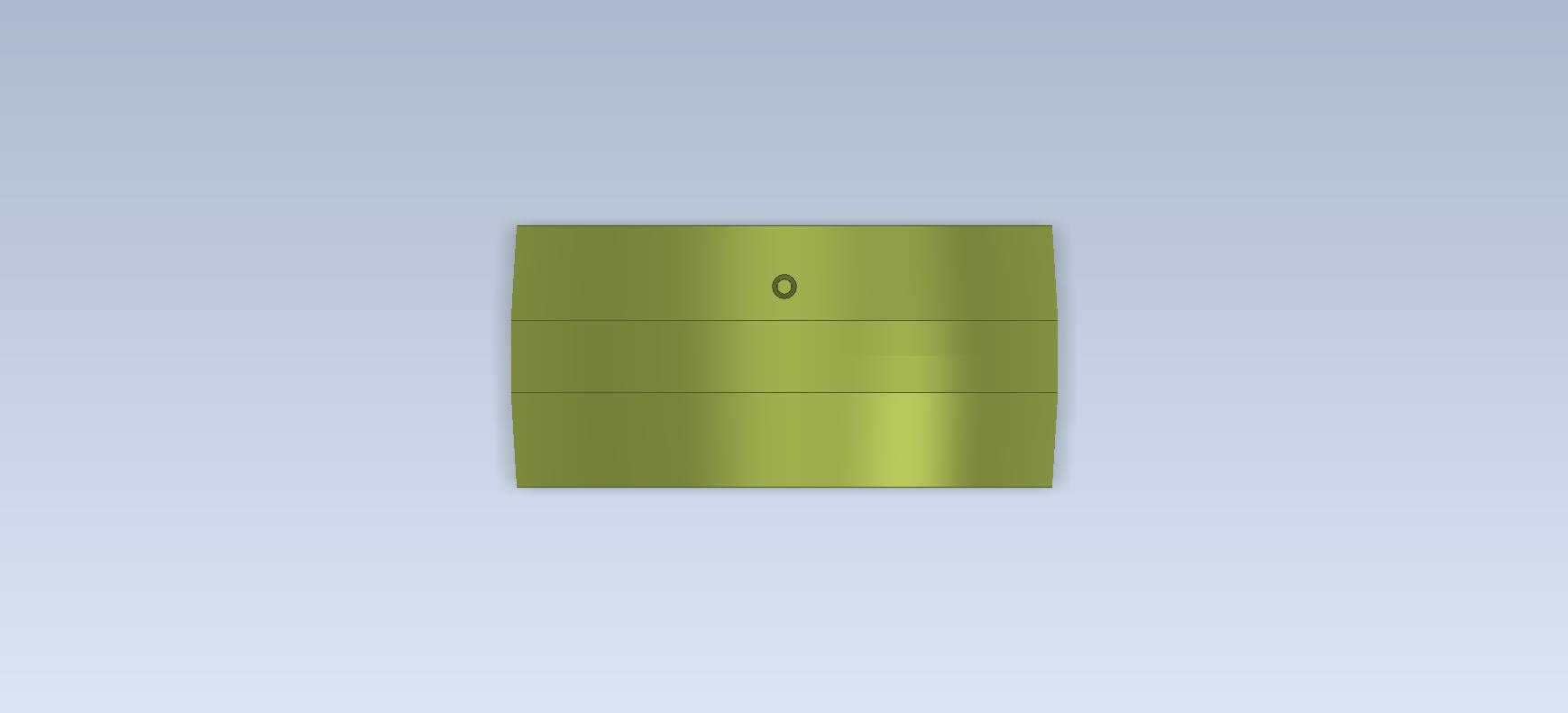

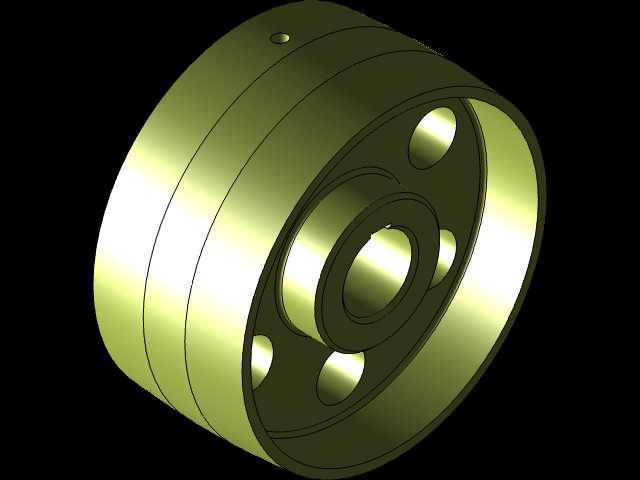

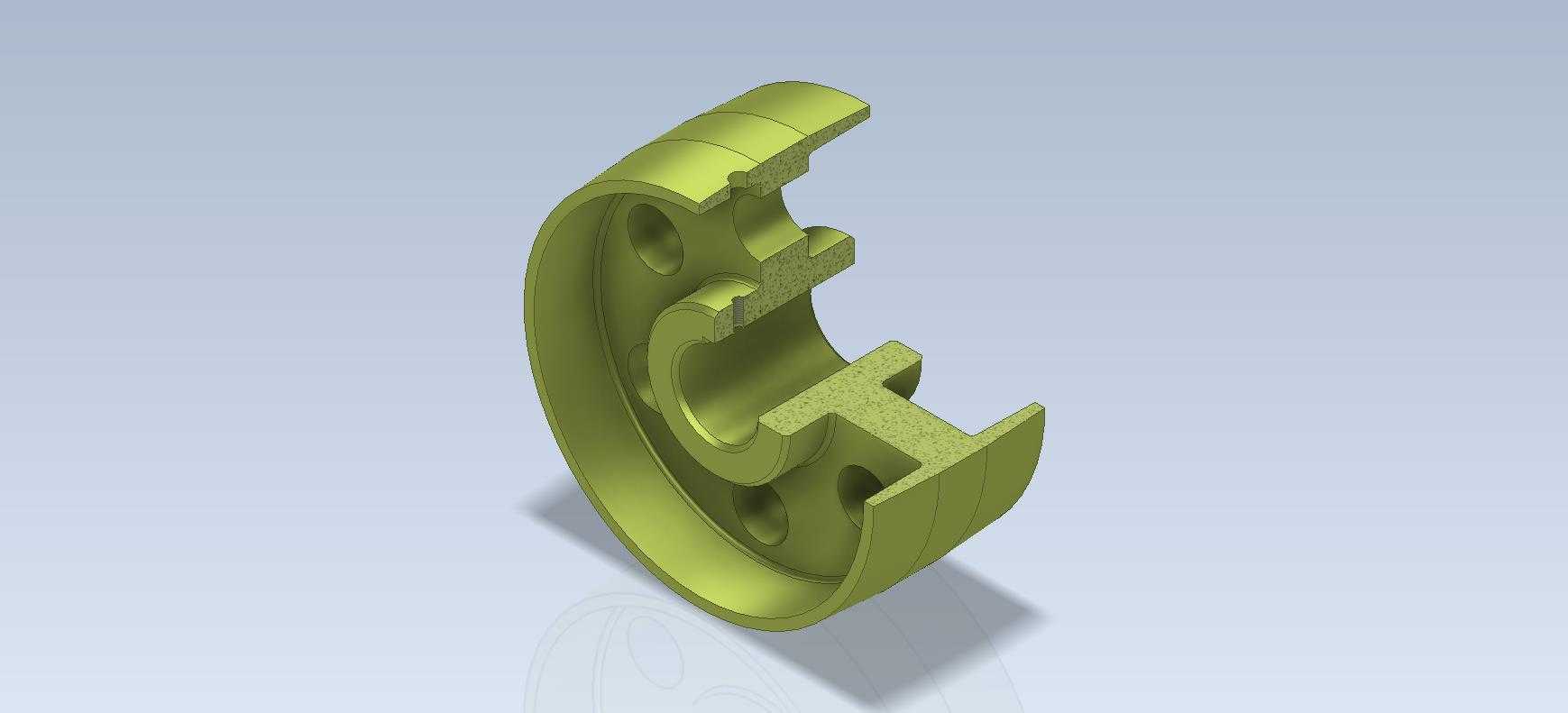

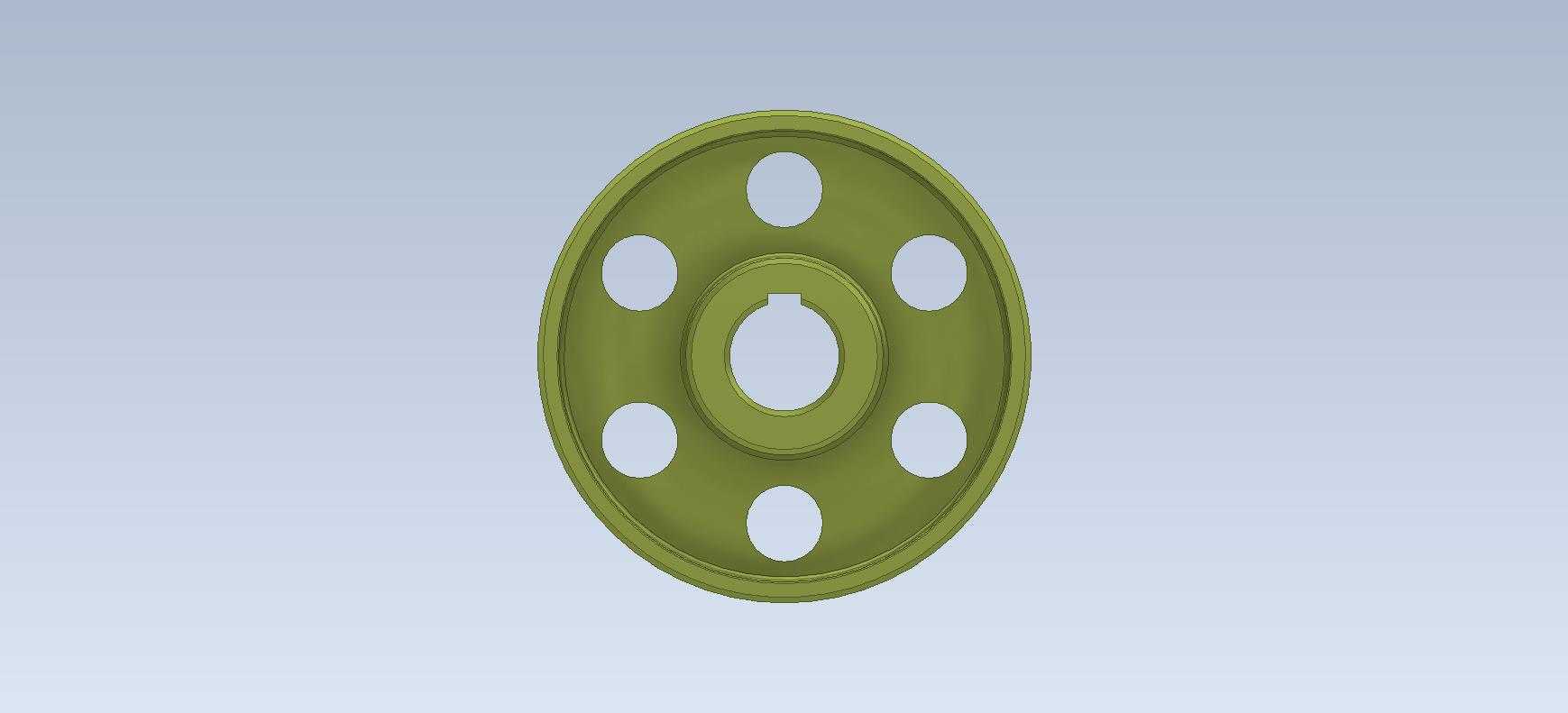

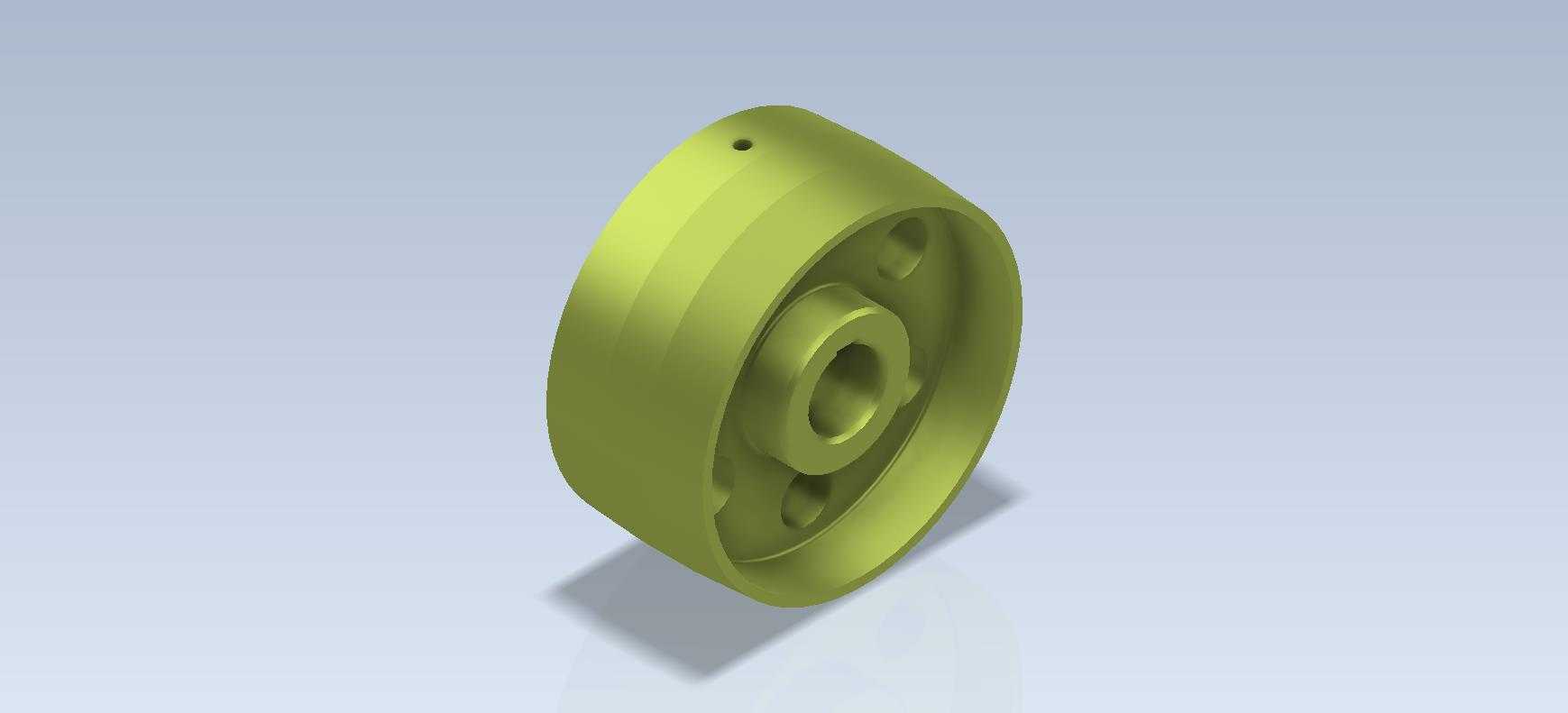

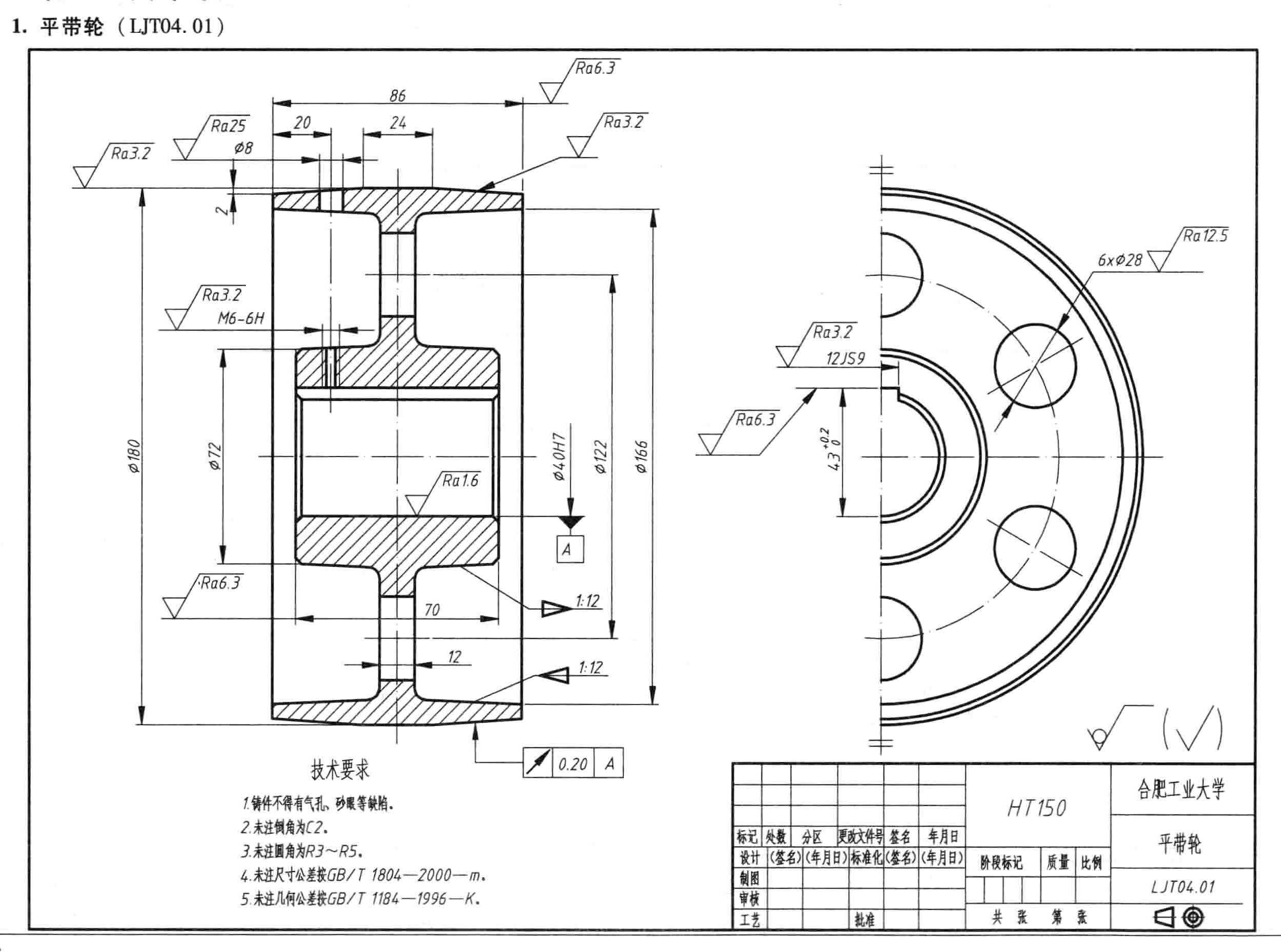

　　在功能特性设计上，这个平滑轮采用了单轮缘的平面轮面结构，轮面没有开设深V型绳槽，适配扁平牵引带、宽幅棉麻绳这类接触面积较大的柔性传动件，轮缘的凸起高度刚好能限制柔性件在运转过程中从轮面滑脱，又不会因为轮缘过高增加不必要的转动惯量。轮毂部分做了阶梯式的通孔设计，中间的大直径孔位用来匹配安装转轴，周边均匀分布的凹腔结构是做了等强度减重处理，在保证轮体整体结构刚度、满足径向受力要求的前提下，尽可能去掉非受力区域的多余材料，既降低了构件自身重量，也减少了3D打印或者机加工过程中的材料消耗，轮体侧面预留的小直径径向孔，是用来安装紧定螺钉的，装配时可以通过紧定螺钉将滑轮与转轴锁止，避免滑轮在转轴上空转打滑，保证动力传递或者牵引动作的同步性。

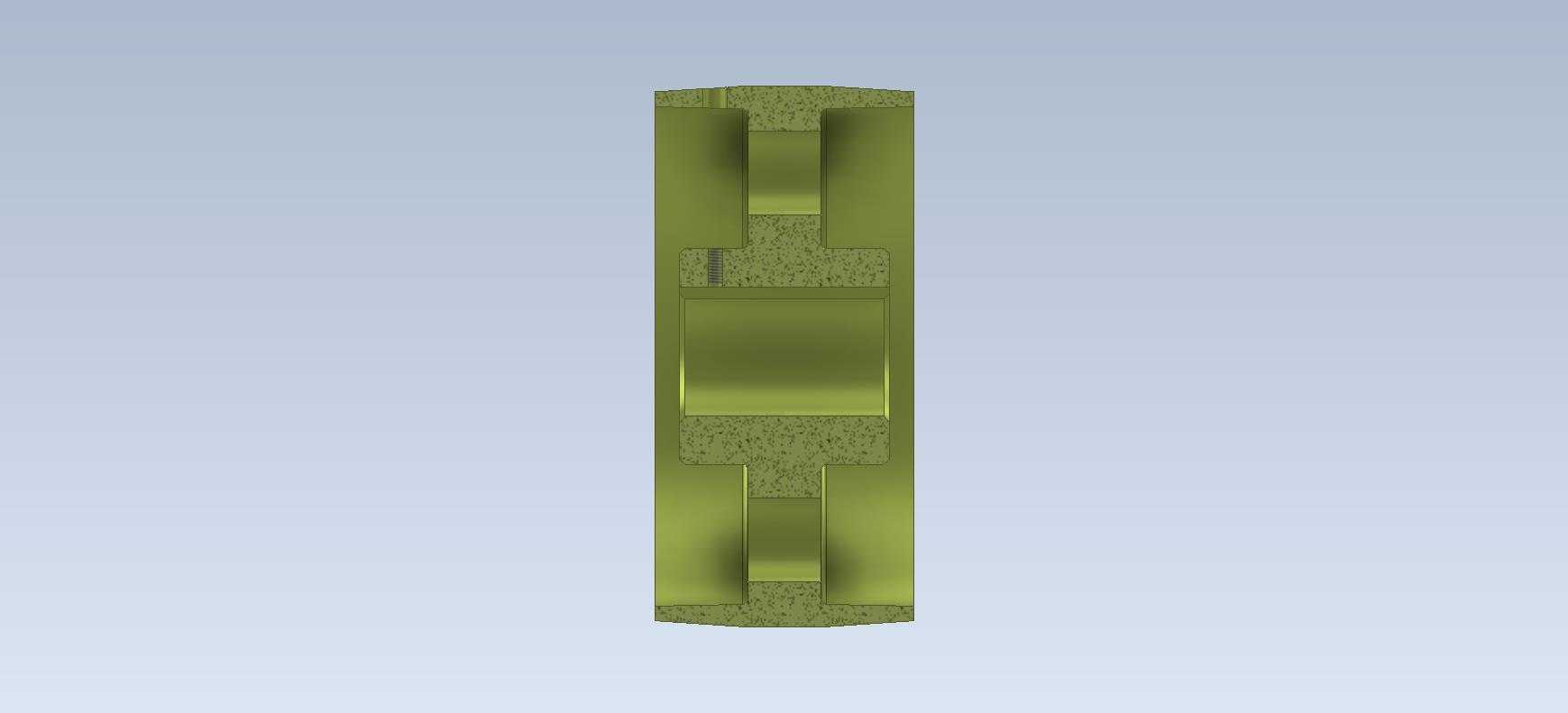

　　设计思路上，整个构件完全遵循回转类零件的建模逻辑，先绘制过中心轴线的截面草图，通过旋转特征生成轮体的基础轮廓，再通过拉伸切除做出轮毂处的减重凹腔，这里要注意凹腔的分布是围绕中心轴线做圆周阵列，阵列的数量要结合轮体的径向尺寸计算，保证相邻两个凹腔之间的筋位厚度满足受力要求，不会在受径向载荷时出现筋位断裂的情况。之后再做径向的紧定螺钉孔，孔位的位置要选在轮毂壁厚最大的区域，保证螺纹啮合长度足够，紧定螺钉锁紧后不会出现滑牙或者轮毂开裂的问题。最后对轮面、轮缘的所有锐边做倒圆角处理，一方面是去除加工毛刺，避免装配时划伤操作人员，另一方面也能减少柔性牵引件与轮体接触时的应力集中，延长牵引件的使用寿命。

　　从安装边界与尺寸适配的角度来说，这类基础练习用的平滑轮尺寸属于小型构件范畴，轮毂的内孔直径适配常用的小直径圆轴，安装时不需要额外设计复杂的轴承座结构，直接将滑轮穿装在固定轴上，通过紧定螺钉锁止即可完成装配，轮体的外径尺寸控制在合理范围内，不会因为外径过大导致机构整体占用空间超标，轮体的宽度尺寸与适配的柔性件宽度匹配，安装时要保证轮体的中心平面与牵引件的走向平面完全重合，避免运转过程中出现偏磨，导致牵引件过早损坏。建模过程中要特别注意各个特征的同轴度要求，轮面的外圆、轮毂的内孔必须保持严格的同轴，否则滑轮转动时会出现径向跳动，轻则导致牵引件运行抖动、产生噪音，重则会使牵引件从轮面滑脱，影响整个机构的正常运行。另外减重凹腔的深度也要做统一控制，保证整个轮体的动平衡性能，避免高速转动时出现振动，这类基础构件虽然结构不复杂，但每一处尺寸设计都要匹配实际的使用需求，不能只追求外观好看而忽略了结构合理性，这也是做基础建模练习最需要养成的设计习惯。
