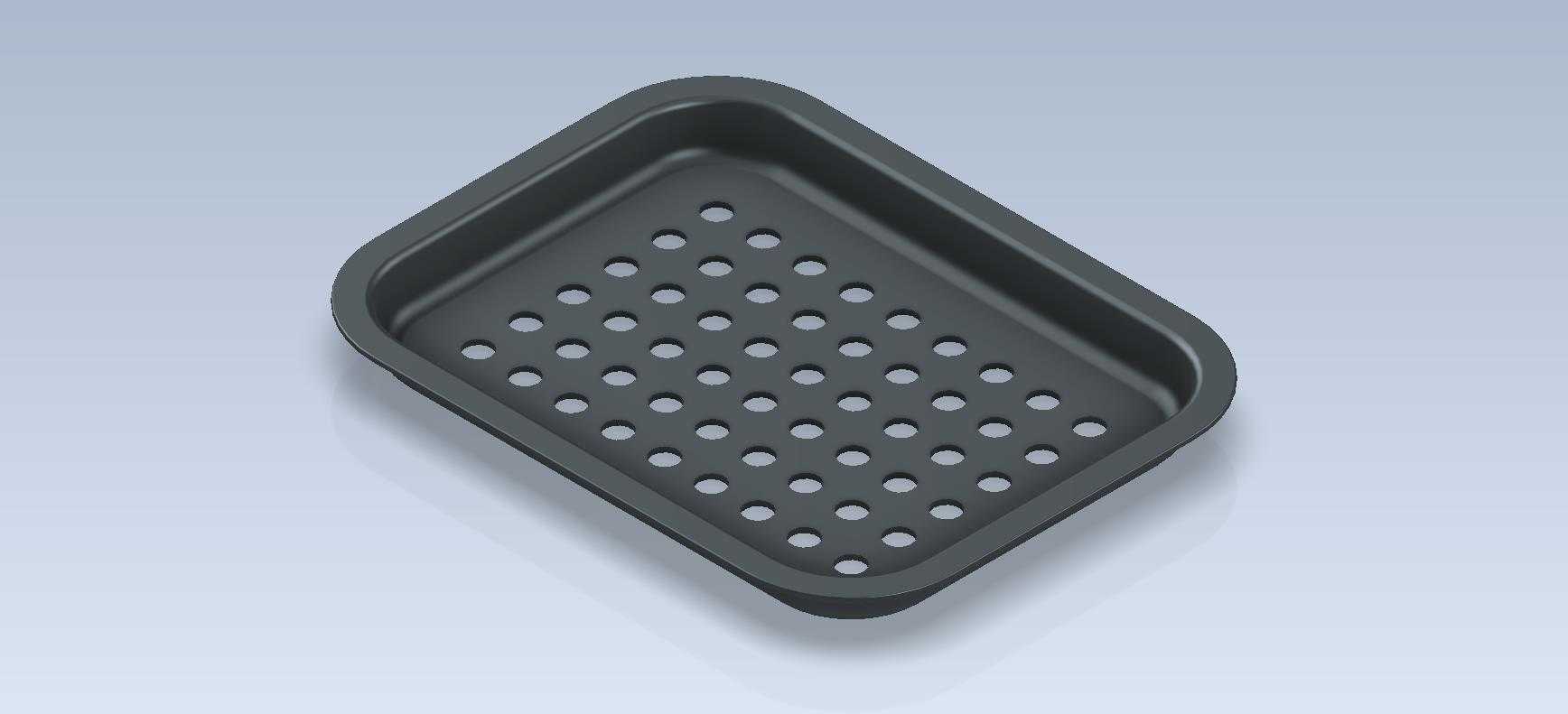

带孔长方形圆角承托托盘结构设计

　　日常在轻工生产、实验室物料周转、餐饮后厨备料、小型零部件分拣工位上，这类带均匀冲孔的圆角托盘是出镜率极高的通用承托构件，很多人觉得它结构简单没什么设计含量，真到自己上手建模、开模或者做工位适配的时候才会发现，每一个尺寸细节都直接影响实际使用体验。先从实际使用场景倒推设计逻辑，这类托盘最核心的两个功能，一是承托零散物件避免散落，二是通过底部冲孔实现沥水、漏灰、透气，避免承托物底部积留液体或者碎屑，比如生产线上用来盛放刚清洗完的小五金零件，冲孔可以快速沥干表面残留的清洗液，减少零件生锈概率；后厨用来放置预处理的食材，多余的汁水可以顺着孔流走，避免食材长时间泡在积液里变质；实验室里用来放置待晾干的玻璃器皿，残留的试剂或者清洗水可以直接漏下，不会在器皿底部形成水渍。

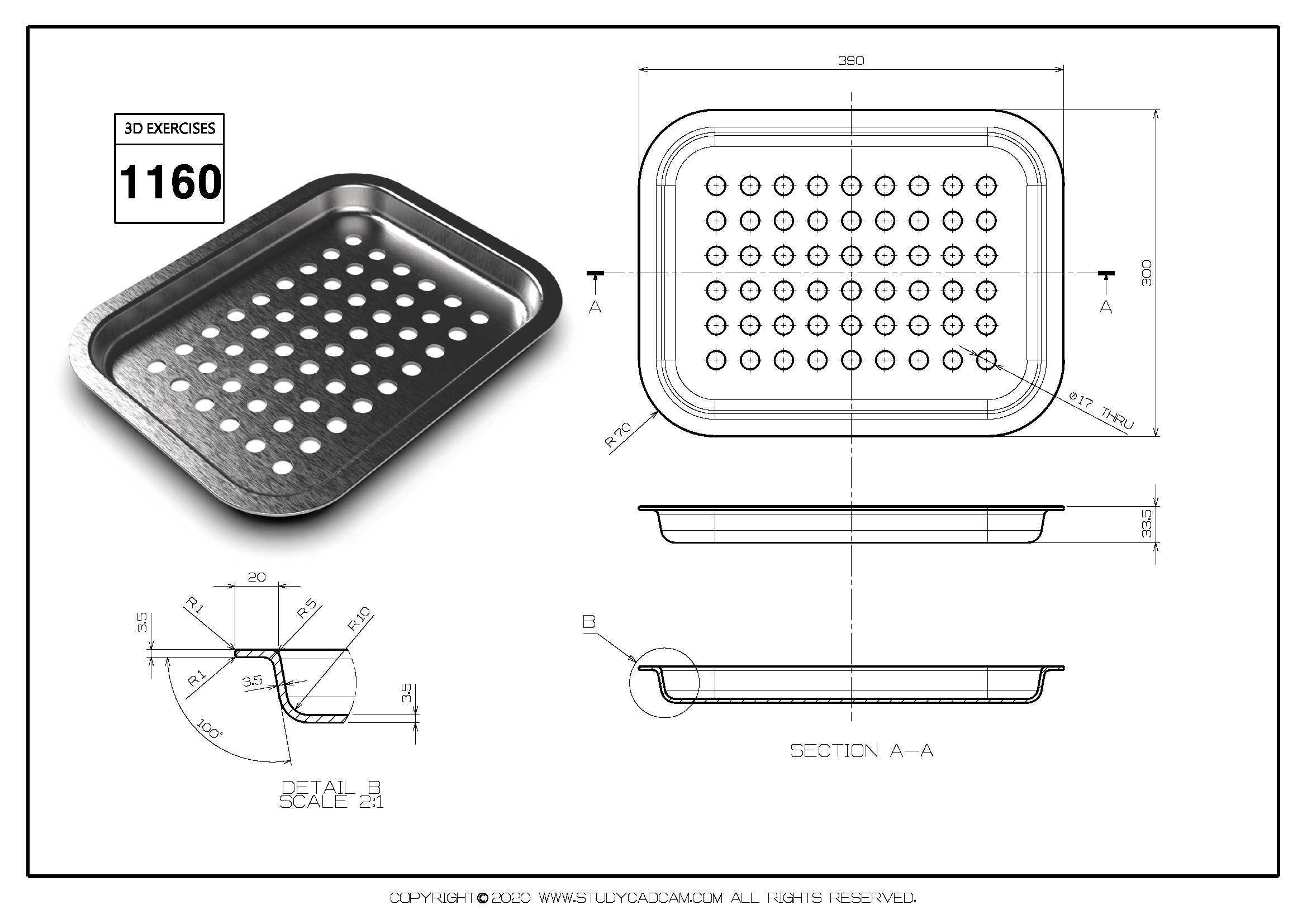

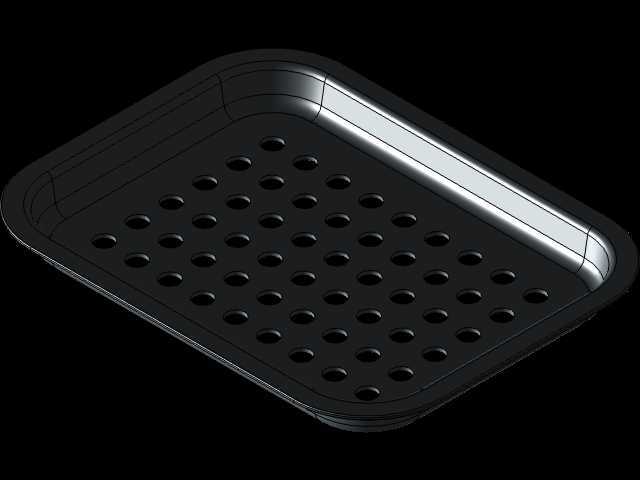

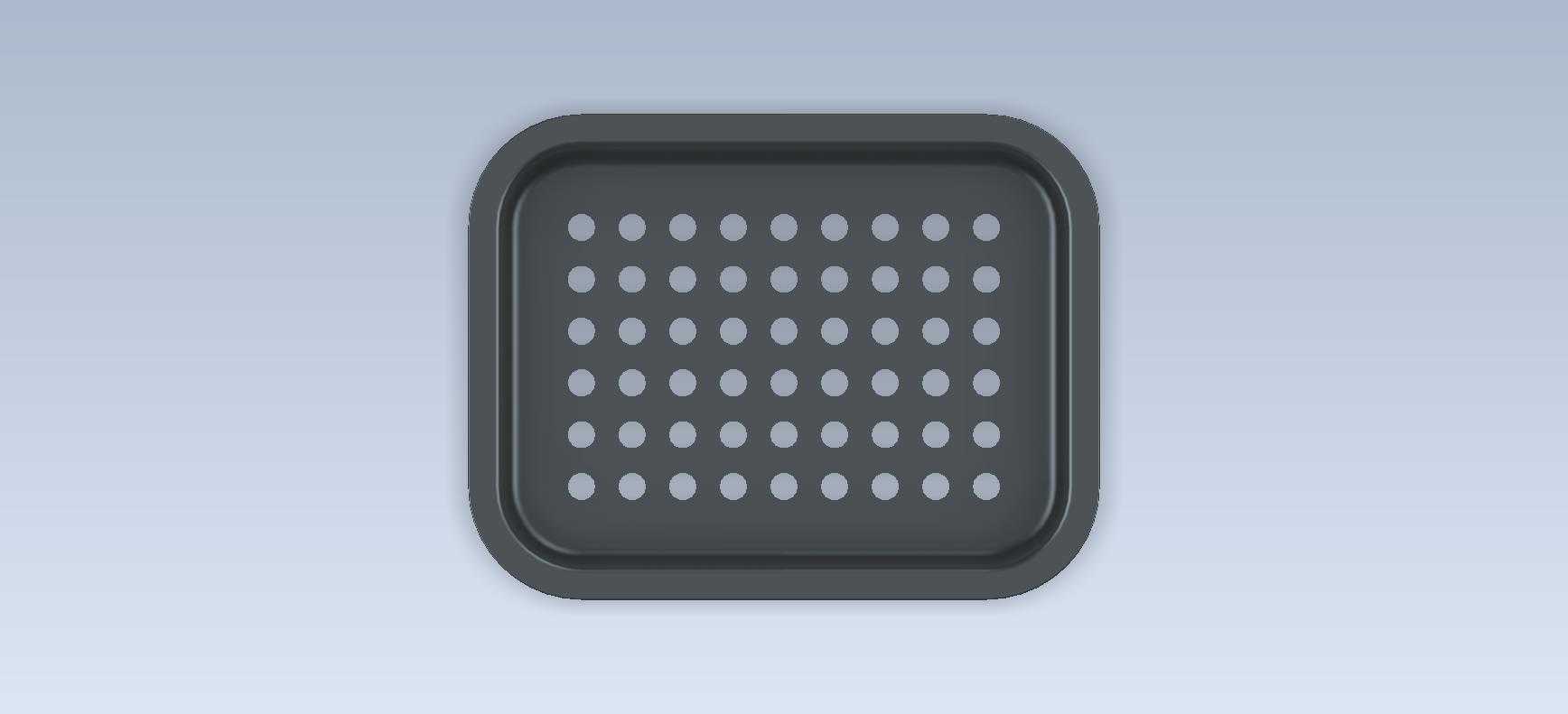

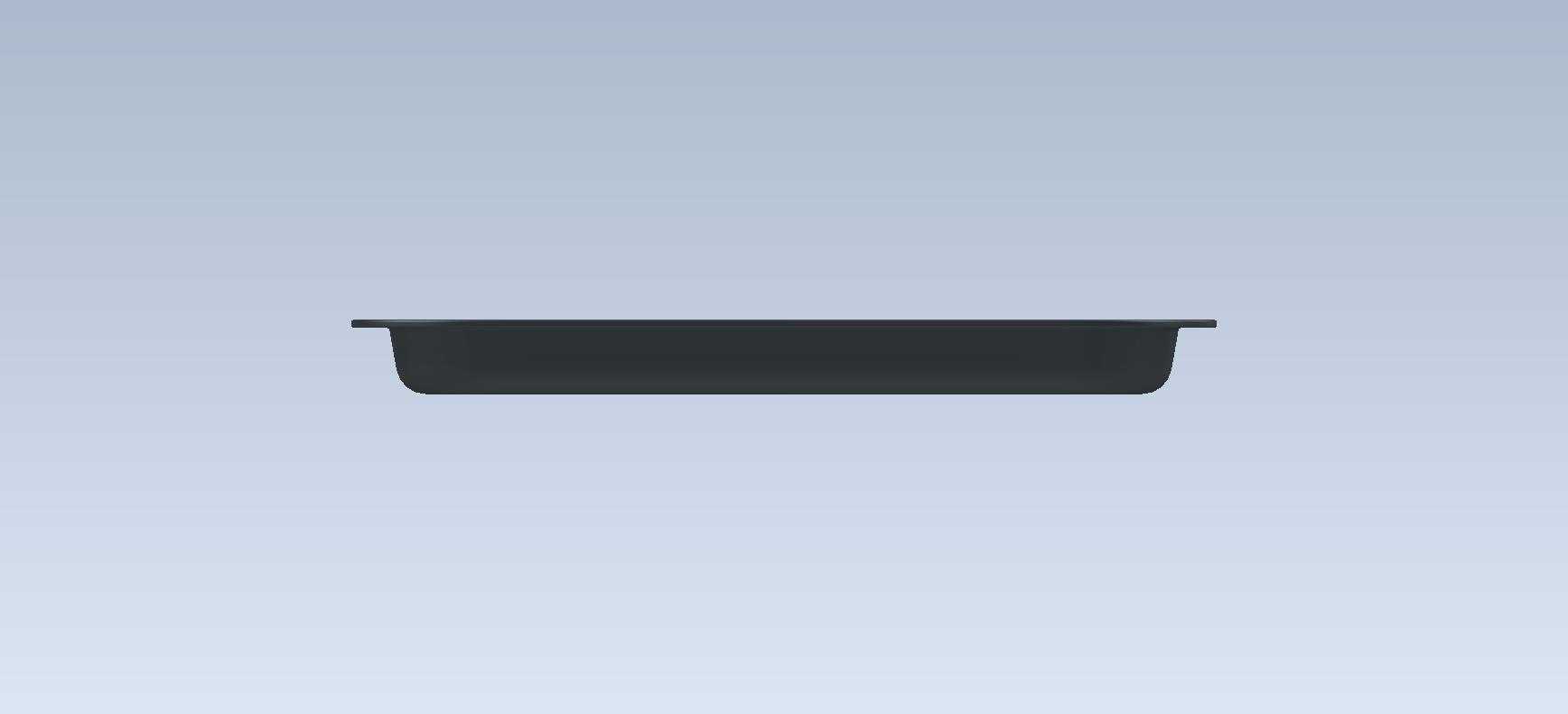

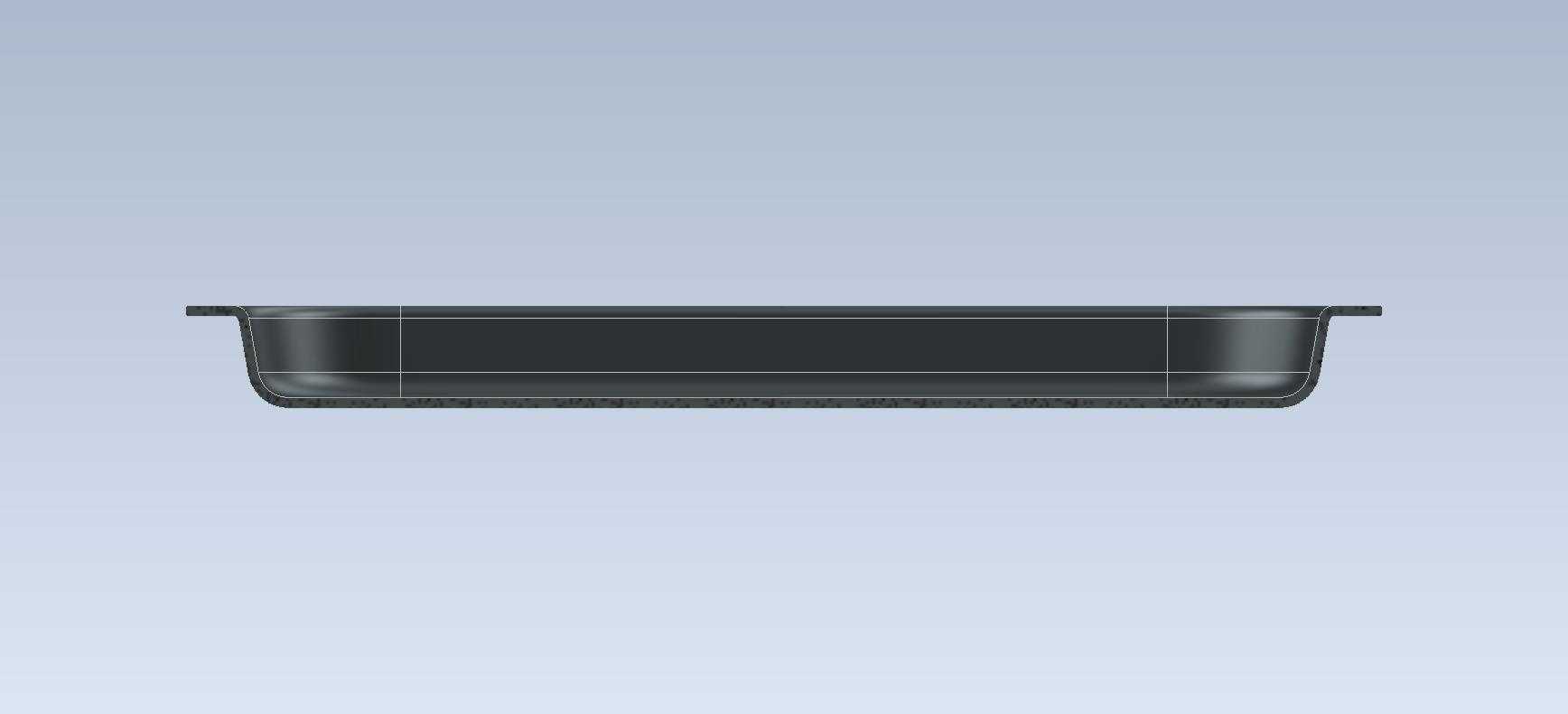

　　设计的时候首先要确定外形边界，整体采用长方形带圆角的结构，圆角半径不能太小，太小的话冲压成型的时候容易在转角处出现应力集中，生产的时候容易开裂，使用的时候直角位置也容易磕碰划伤操作人员，圆角半径一般取侧壁高度的1/3到1/2比较合适，既保证成型工艺性，也能避免清洁死角，转角位置不会残留脏污。侧壁采用外翻的卷边或者直边加厚结构？不对，这类一体冲压的托盘，侧壁是从底部向上做一定高度的翻边，翻边的拔模角度要控制在1-2度，既方便冲压脱模，也不会因为角度太大导致托盘堆叠的时候出现卡滞，多个同规格托盘空箱堆叠的时候可以嵌套一部分，节省仓储和运输的空间，堆叠间隙控制在单边0.5mm左右，太松堆叠容易晃荡倾倒，太紧嵌套之后很难分开。底部的冲孔排布是设计的重点，不能随便打几个孔应付，首先孔的直径要根据承托物的最小尺寸来定，要保证最小的承托物件不会从孔里掉下去，同时孔的排布要做等距阵列，孔与孔之间的间距要均匀，间距太小的话会降低托盘底部的结构强度，放重物的时候容易变形，间距太大的话沥水漏屑的效果就会打折扣，一般孔中心距取孔径的2-2.5倍比较合理，既能保证足够的通透率，也能保证底板的刚性。另外底板不能做完全的平面，要做微度的下凹或者加强筋结构？

　　不对，这类浅托盘一般是在底部靠近边缘的位置做一圈凸起的支撑边，让托盘放在台面上的时候，只有外圈的支撑边接触台面，冲孔区域和台面之间留出微小的间隙，这样漏下去的液体或者碎屑不会被托盘底部闷在台面上，空气也能从间隙流通，加快沥水干燥的速度，同时凸起的支撑边也能提升整个托盘的结构强度，放置重物的时候不容易出现底板翘曲。侧壁的高度也要根据使用场景确定，不能太高也不能太矮，太矮的话承托小零件的时候容易在搬运过程中滑落，太高的话拿取底层物件的时候不方便，而且会增加不必要的材料消耗。还要考虑边缘的处理，托盘上口的边缘要做卷边或者压边处理，不能留锋利的切口，避免操作人员拿取的时候割手，卷边结构同时也能大幅提升托盘上口的刚性，搬运的时候哪怕捏着单边也不会出现上口变形的情况。很多新手建模的时候容易忽略壁厚的均匀性，这类一体成型的托盘不管是冲压金属材质还是注塑塑料材质，壁厚都要保持一致，转角位置要做足够的圆角过渡，避免出现壁厚突变导致的成型缺陷，比如冲压的时候出现拉裂，注塑的时候出现缩痕、填充不满的问题。另外在做阵列冲孔的时候，要注意最外圈的孔和侧壁之间的距离，不能太靠近侧壁，太靠近的话成型的时候孔位容易变形，也会降低侧壁和底板连接位置的结构强度，一般最外圈孔中心到侧壁内侧的距离要大于2倍孔径，保证连接位置有足够的强度余量。实际选型的时候还要注意，这类托盘如果是用在食品接触场景，材质要符合食品接触的相关标准，边缘不能有毛刺，冲孔的断面要做钝化处理；如果是用在工业生产线上承托金属零件，壁厚要适当加厚，避免零件的尖角磕碰导致托盘变形；如果是用在高温环境比如烘箱、消毒柜里，还要考虑材质的耐温性能，结构上要预留热胀冷缩的余量，避免高温下出现变形卡滞。

　　很多人做这类结构设计的时候，只会照着现成的样品抄数，不会去思考每个尺寸背后的逻辑，比如为什么圆角是这个半径，为什么孔是这个间距，为什么支撑边是这个高度，这些参数都不是随便定的，都是结合实际使用中的痛点一点点优化来的，比如之前遇到过有人设计的托盘冲孔太靠近边缘，用了没多久孔位位置就开裂，还有的拔模角度做反了，导致堆叠的时候卡得死死的，根本分不开，还有的底部没有做支撑间隙，沥下去的水全部闷在托盘底部，拿起来的时候流的到处都是，这些都是没有结合实际使用场景做设计的典型问题。做三维建模的时候，这些细节都要考虑到，不能只做个看起来像的外形，每一个结构特征都要有对应的功能支撑，建完模之后还要模拟实际使用的工况，比如堆叠的时候会不会干涉，放重物的时候变形量会不会超出允许范围，拿取的时候边缘会不会划手，沥水的时候液体能不能顺利流走，这些都是结构工程师在做这类通用五金配件设计的时候必须要考虑的点，哪怕是看起来很简单的托盘，要做到好用、耐用、易加工，也需要花不少心思去打磨细节。
