径流式涡轮叶轮三维结构设计

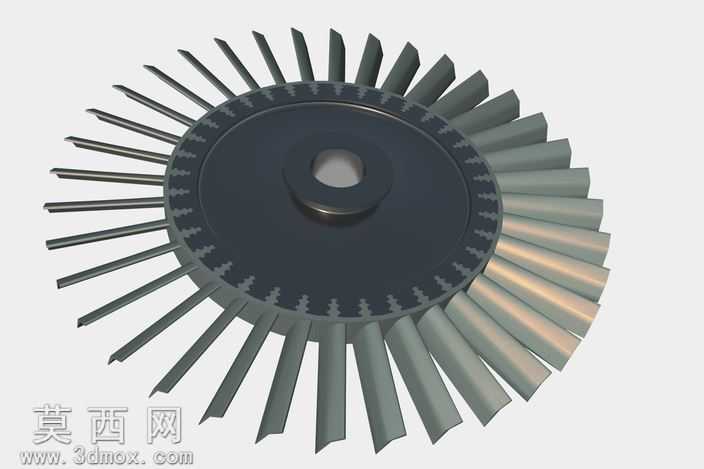

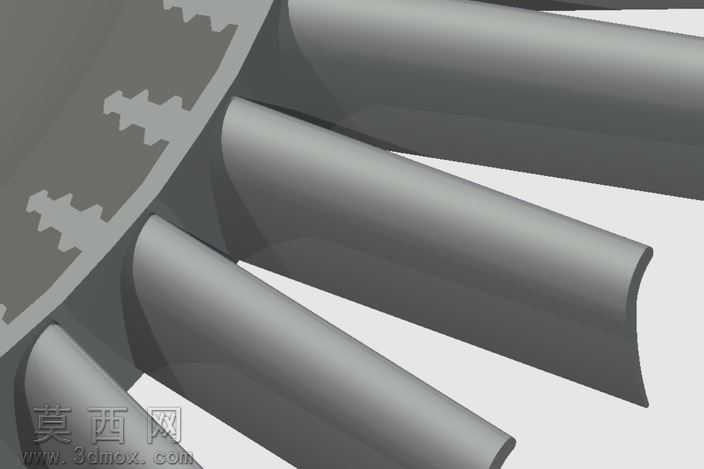

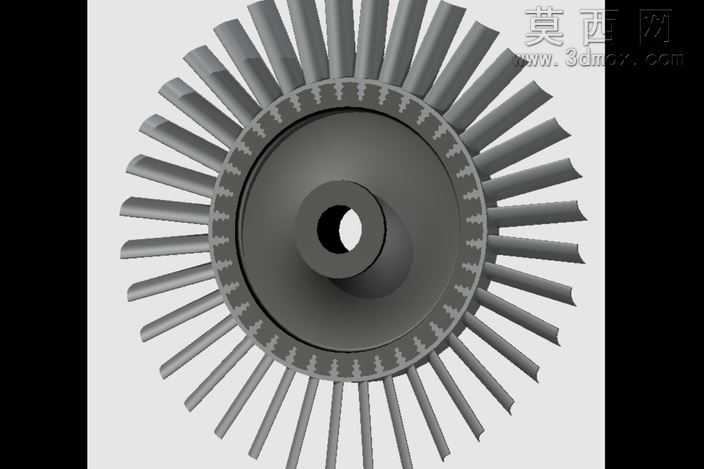

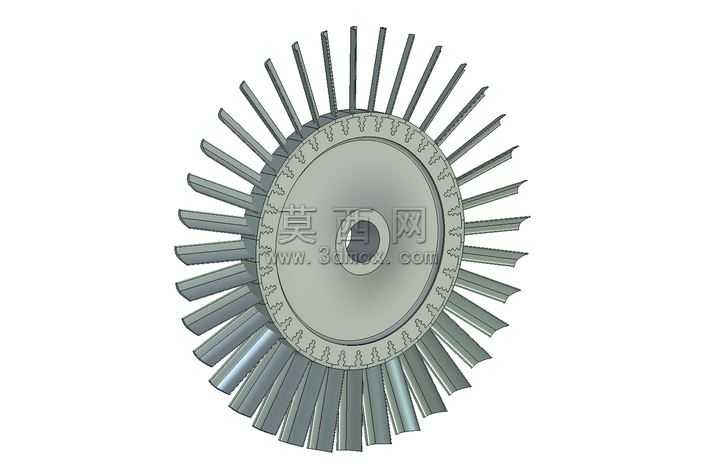

本作品为径流式涡轮叶轮的三维参数化建模成果，建模过程中首先梳理涡轮叶轮的核心结构逻辑，将整体拆分为中心轮毂、轮盘基体、周向辐射叶片三个核心构成部分，以中心安装孔的轴线作为全局建模基准轴，先通过旋转凸台命令生成带中心通孔的轮毂基体，精准控制轮毂的锥度过渡尺寸，保证中心安装位的同轴度公差符合动力部件的装配要求。轮盘部分采用变厚度曲面设计，从轮毂位置向外缘逐步平滑减薄，在保证结构强度的前提下尽可能降低叶轮整体转动惯量，提升叶轮的动态响应性能。周向均匀排布的叶片是建模的核心难点，建模时先绘制单个叶片的翼型截面轮廓，结合气流流动特性调整叶片的安装角与叶型扭转角度，叶片根部与轮盘衔接处做圆角过渡处理，避免应力集中导致的结构失效，完成单个叶片建模后通过圆周阵列命令，按照均匀角度排布生成全部叶片，阵列过程中严格校验每个叶片的位置精度，保证整体动平衡性能达标。材质渲染阶段采用哑光高温合金材质，还原涡轮部件实际应用中的金属质感，对叶片表面做细微的磨砂质感处理，轮毂中心孔位置做略微的高光处理区分加工面与非加工面的质感差异，渲染时采用侧上方45度平行光源，清晰呈现叶片之间的层叠结构与轮盘的曲面过渡效果，避免阴影过深遮挡结构细节。设计过程中充分考虑涡轮叶轮的实际工况需求，叶片前缘做圆弧钝化处理降低气流入口冲击损失，叶片尾缘做收薄处理优化气流出口流态，轮盘与轮毂的衔接位置采用大圆角过渡，分散高速旋转时产生的离心应力，整体模型结构完整无破面，所有曲面衔接顺滑，可直接用于后续的有限元强度分析、流场仿真计算以及加工工艺编制，能够为涡轮类动力部件的设计优化提供可靠的三维模型基础。
