浸入式电加热螺旋线圈结构设计

　　日常民用及小型工业场景的小容量液体加热需求里，浸入式电加热结构是成本可控、热效率表现突出的方案，这款螺旋结构的加热线圈，核心应用场景覆盖小型储水容器的快速升温、实验室敞口器皿的液体恒温辅助、户外临时取水的加热作业，区别于封闭式铸铝加热盘、陶瓷加热块等结构，它的发热段直接与被加热介质接触，没有中间导热层的热阻损耗，热转换效率能做到比同功率封闭式加热件高出15%左右。

　　从结构设计逻辑来看，发热段采用等节距螺旋盘管形态，首先是在有限的浸入深度内最大化拓展发热面积，常规直杆式加热件的发热面积仅为杆体圆柱表面积，而螺旋盘绕后，相同垂直占用空间下，发热管的有效展开长度能提升4-6倍，单位面积的热负荷被大幅降低，既可以避免局部热流密度过高导致的液体暴沸、结垢加速问题，也能延长加热丝的实际使用寿命。螺旋的节距设计预留了足够的介质流通间隙，加热过程中液体受热产生的对流可以顺利穿过线圈间隙，不会因为结构遮挡形成局部热滞留区，哪怕是黏度稍高的水性介质，也能形成稳定的自然循环，让容器内的温度场均匀度控制在合理区间。

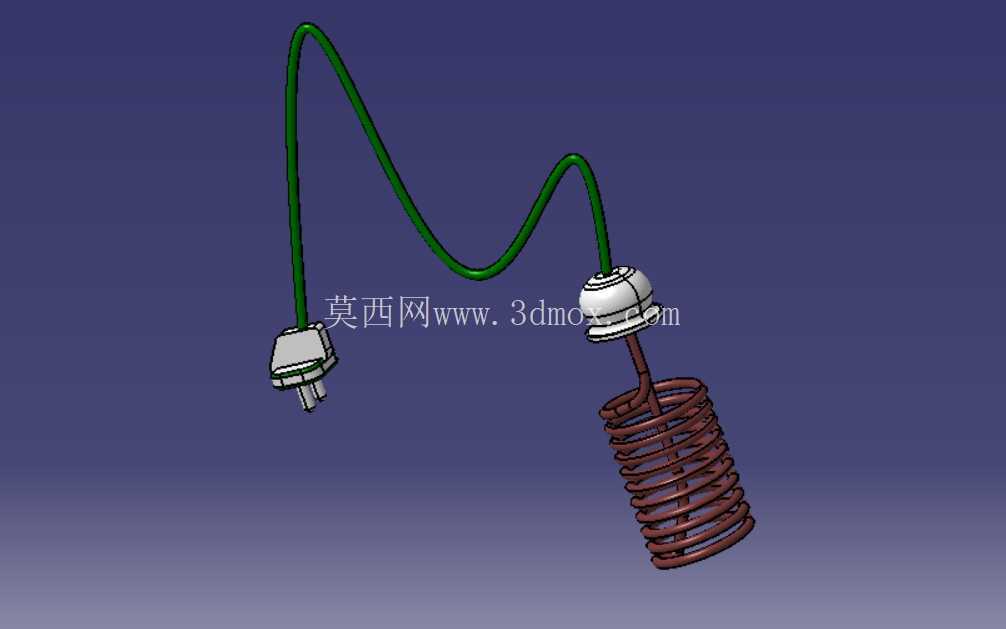

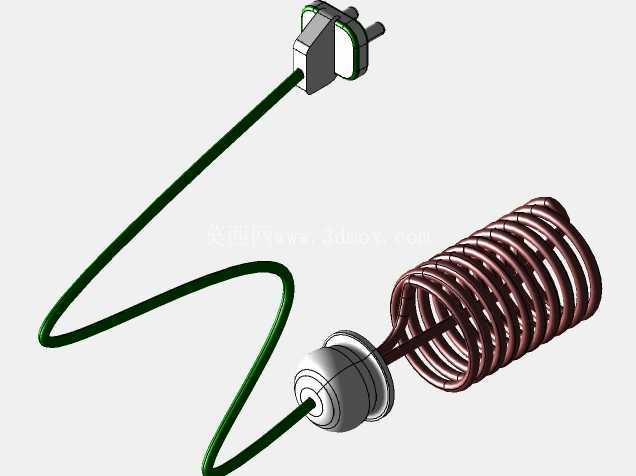

　　线圈两端的连接结构做了差异化设计，一端是标准市电取电插头，插片的厚度与间距符合民用两相电源的通用尺寸规范，插片根部做了台阶式密封结构，避免液体飞溅顺着插片间隙渗入绝缘层；另一端是发热线圈的固定基座，基座采用耐温绝缘材质，内部做了双层密封，第一层是发热管与基座衔接处的耐温密封胶填充，第二层是电源线引出位置的防水护套，哪怕加热过程中液面出现小幅波动，也不会出现液体渗入带电部位的风险。连接插头与发热基座之间的电源线采用柔性耐温护套线，线体的弯曲半径预留了足够余量，日常使用时可以根据容器的摆放位置调整线体走向，不会因为反复弯折出现线芯断裂、护套开裂的问题。

　　从安装边界来看，这款加热线圈属于便携无固定安装的结构，不需要在容器壁上开孔、焊接固定法兰，使用时只需要将螺旋发热段完全浸入液面以下，插头端放置在容器外侧的干燥区域即可接入电源。发热段的螺旋外径控制在常规敞口水杯、小型储液桶的口径范围内，不需要对现有容器做任何改造就能直接适配，垂直方向的浸入深度可以根据实际液面高度做小幅调整，只要保证整个螺旋发热段不露出液面，就不会出现干烧烧坏加热管的问题。

　　设计过程中需要重点平衡几个参数：首先是螺旋的中径尺寸，中径过小会导致盘管内侧的介质对流不畅，容易在螺旋中心形成过热区，加速管壁结垢；中径过大则会浪费空间，适配的容器口径范围变窄，最终选定的中径尺寸兼顾了对流效率与适配性，常规口径的圆柱形容器都能顺利放入。其次是发热管的管壁材质选择，需要兼顾导热性能与耐水腐蚀能力，材质的导热系数不能过低，否则会导致内部加热丝的温度过高加速老化，同时表面材质要具备一定的抗结垢能力，减少长期使用后水垢附着导致的热效率衰减。另外电源线的长度设计也结合实际使用场景做了匹配，既不会因为线长过短导致使用时需要额外搭配插排，也不会因为线体过长导致收纳不便、线体意外垂入高温液体的风险。

　　实际使用过程中，这款结构的加热线圈相比一体式加热棒还有一个明显优势，就是螺旋结构本身具备一定的结构弹性，轻微的磕碰、挤压不会出现硬直杆状加热件容易发生的弯折断裂问题，哪怕是户外移动使用场景下，放在工具包内携带也不容易因为挤压损坏。发热段的盘管末端做了圆弧收头处理，没有尖锐的边角，取放过程中不会刮擦容器内壁，哪怕是玻璃、塑料材质的薄壁容器，也不会因为放置加热线圈时出现刮痕、磕碰开裂的问题。

　　从电气安全设计的角度，基座内部的接线位置做了绝缘隔离，两个电极之间的爬电距离满足民用电器的安全规范要求，哪怕是在高湿度的使用环境下，也不会出现电极之间的拉弧、漏电问题。线体与基座的衔接位置做了防弯折护套，避免使用过程中线体反复弯折导致的护套破损，护套的耐温等级高于日常使用时的表面温度，哪怕长期靠近高温的容器壁，也不会出现护套软化、老化开裂的问题。
