机器人关节用紧凑型摆线传动结构

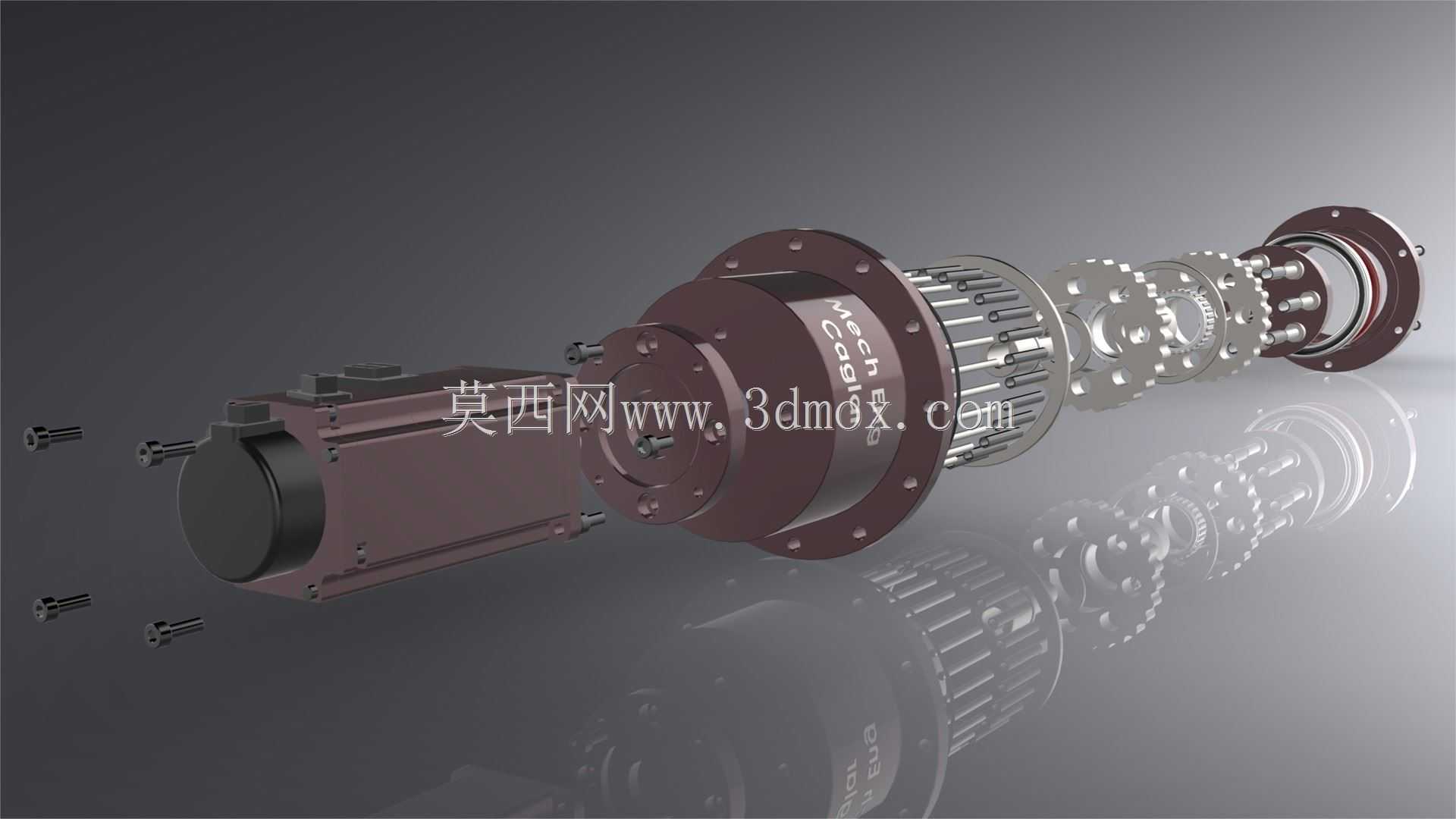

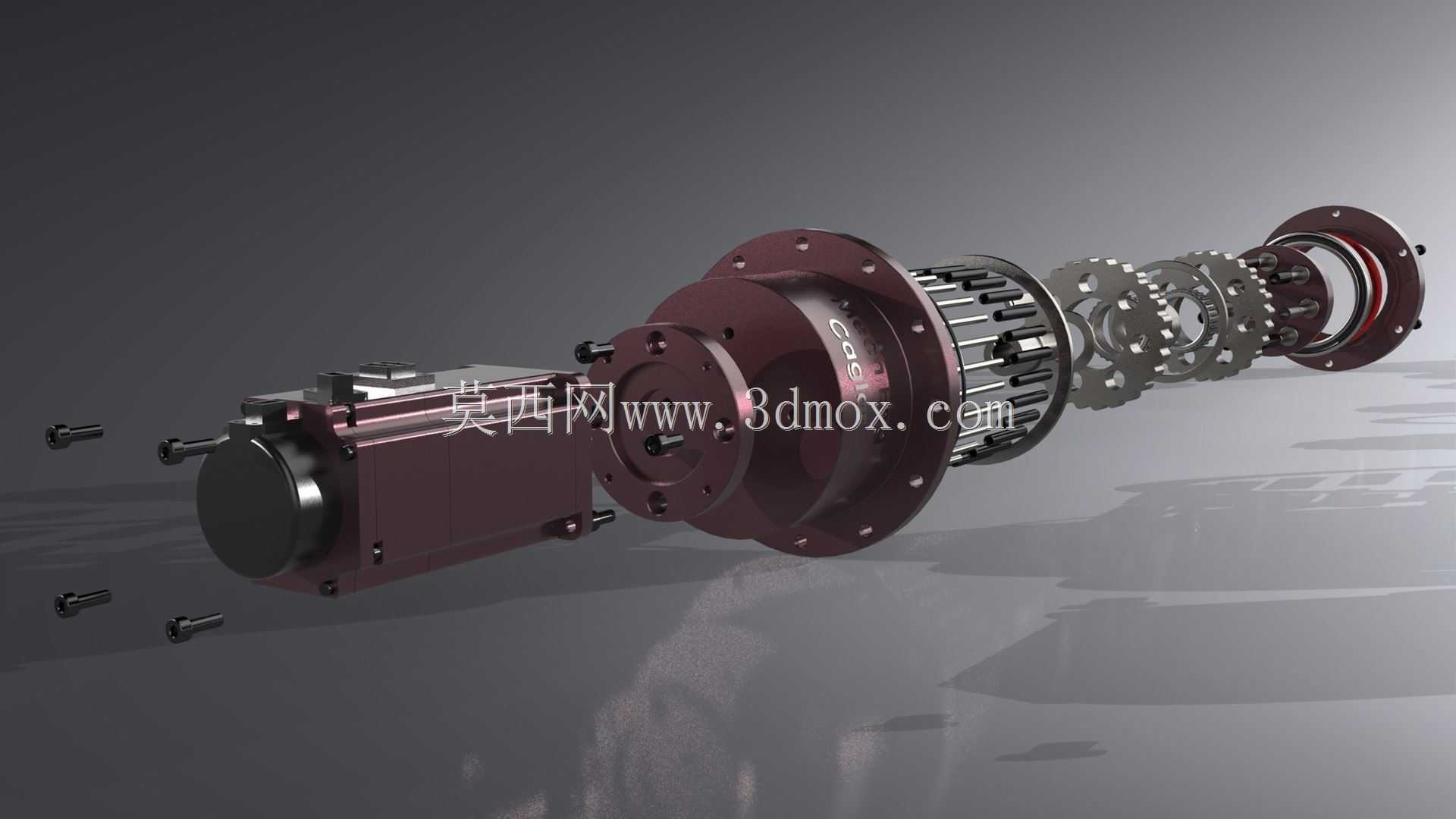

　　在工业机器人关节、协作机器人小臂驱动、精密变位机回转单元这类对安装空间有严苛限制的场景里，常规行星减速机的回程间隙、径向承载能力往往很难同时满足工况要求，摆线传动结构的出现，刚好填补了小体积高刚性传动件的选型空白。这套摆线传动采用输入端与伺服电机直连的集成式布局，没有额外的联轴器转接结构，输入端法兰直接匹配标准伺服电机的安装止口与孔位，电机输出轴插入传动单元的输入偏心套即可完成动力对接，整个传动单元的轴向长度比同扭矩等级的行星减速机缩短近30%，刚好适配机器人关节内部局促的布线与安装空间，不会因为传动件过长导致机械臂小臂的外轮廓尺寸超标，也能避免传动单元突出臂体带来的运动干涉问题。

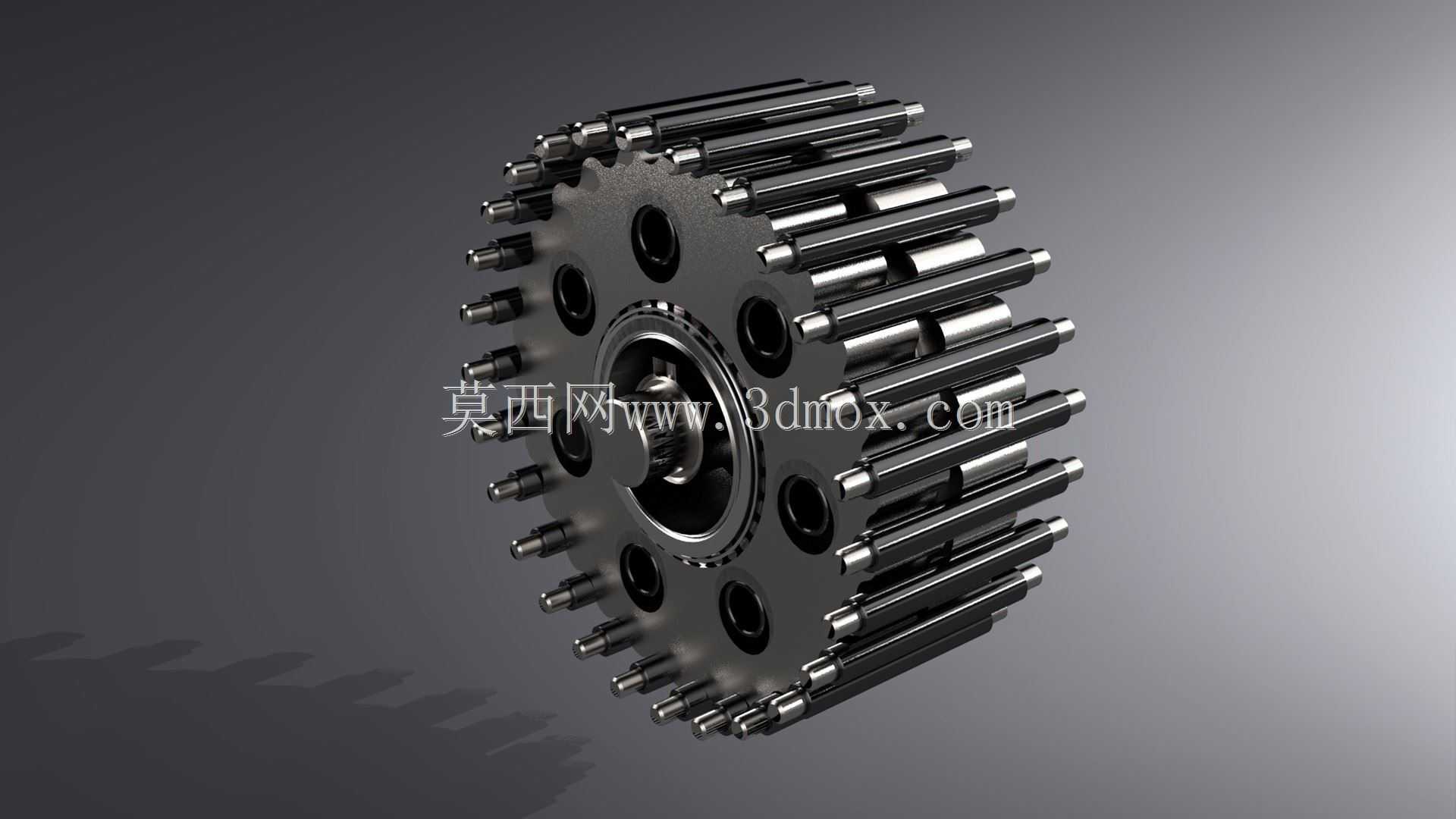

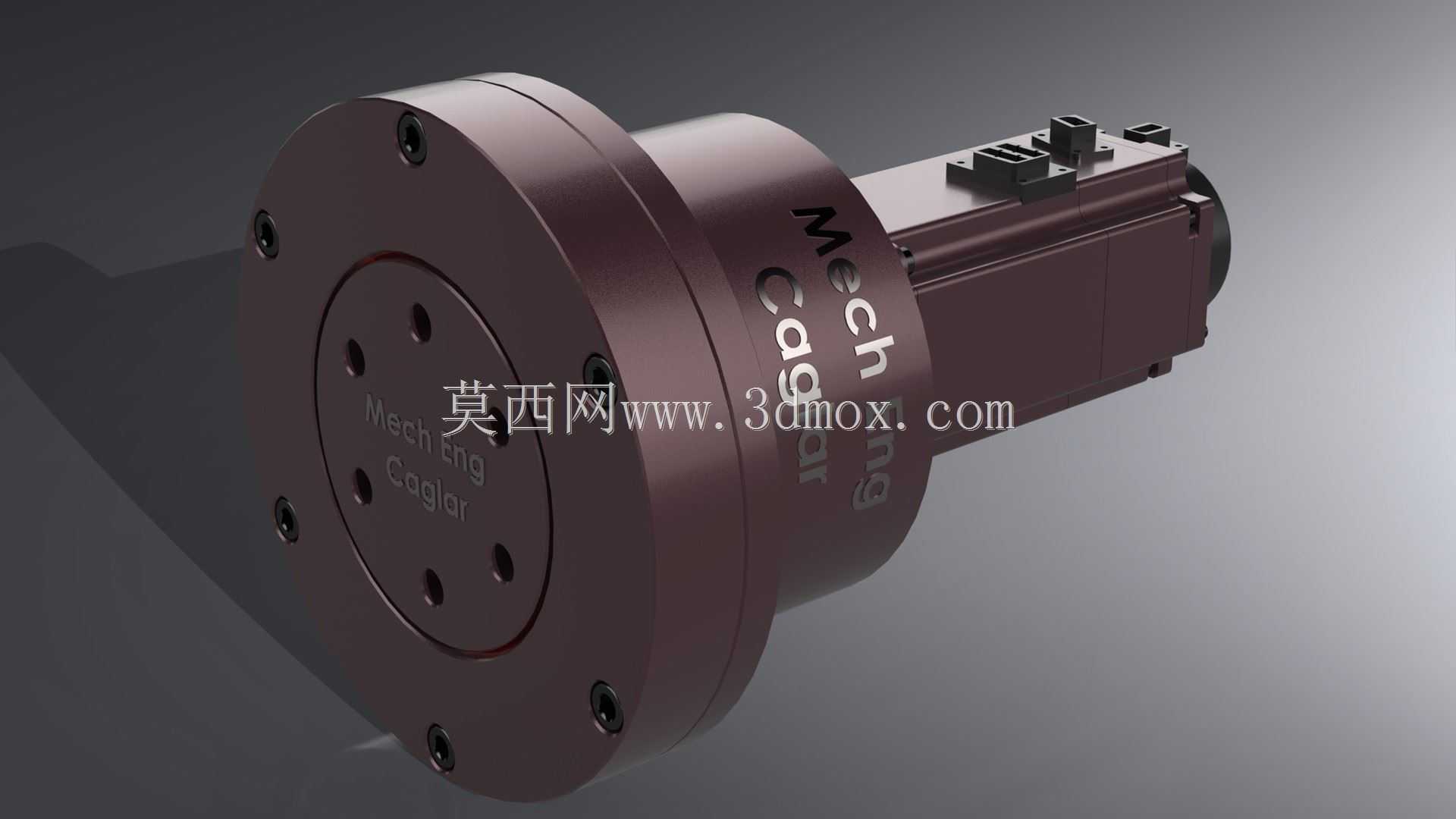

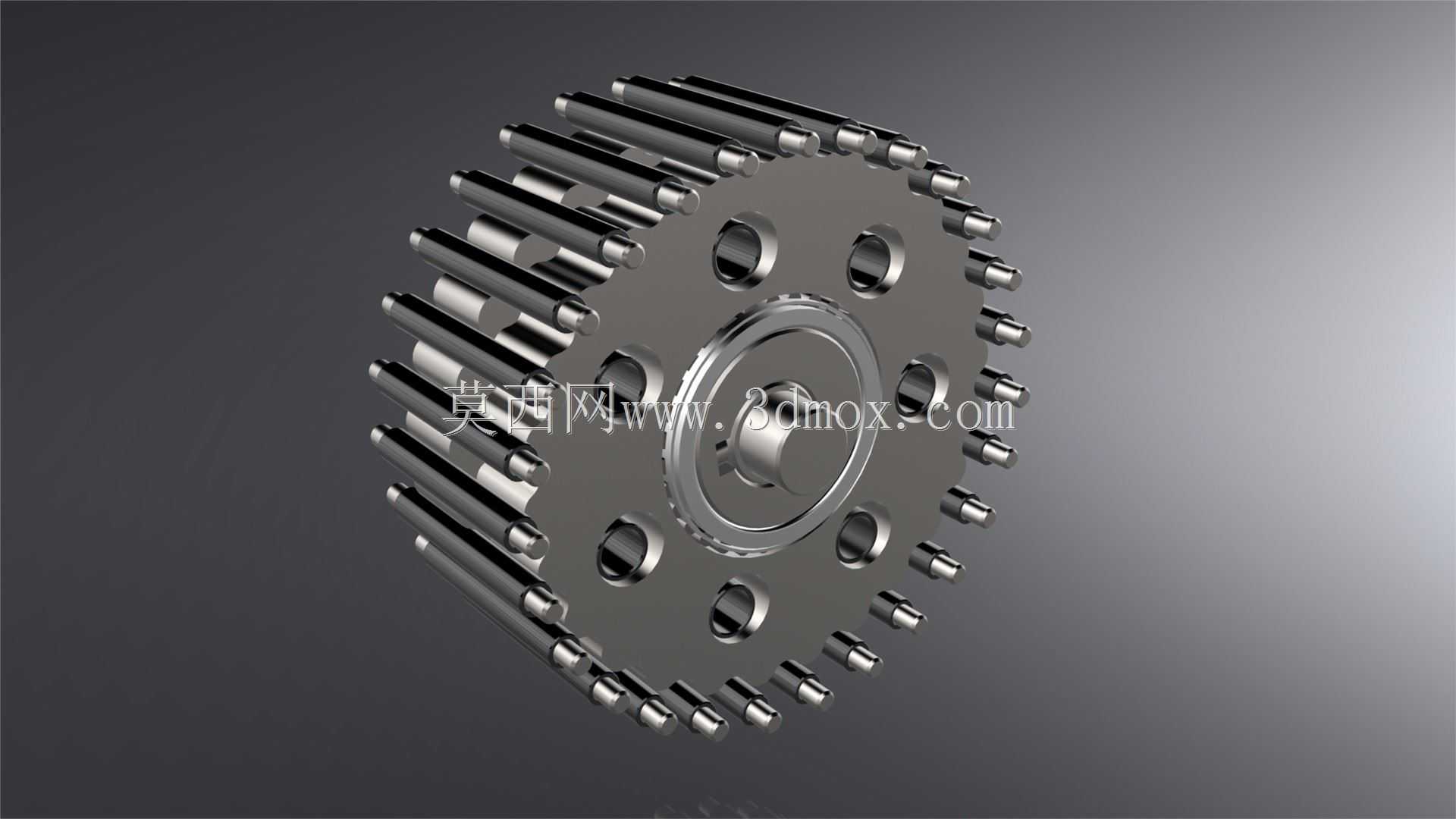

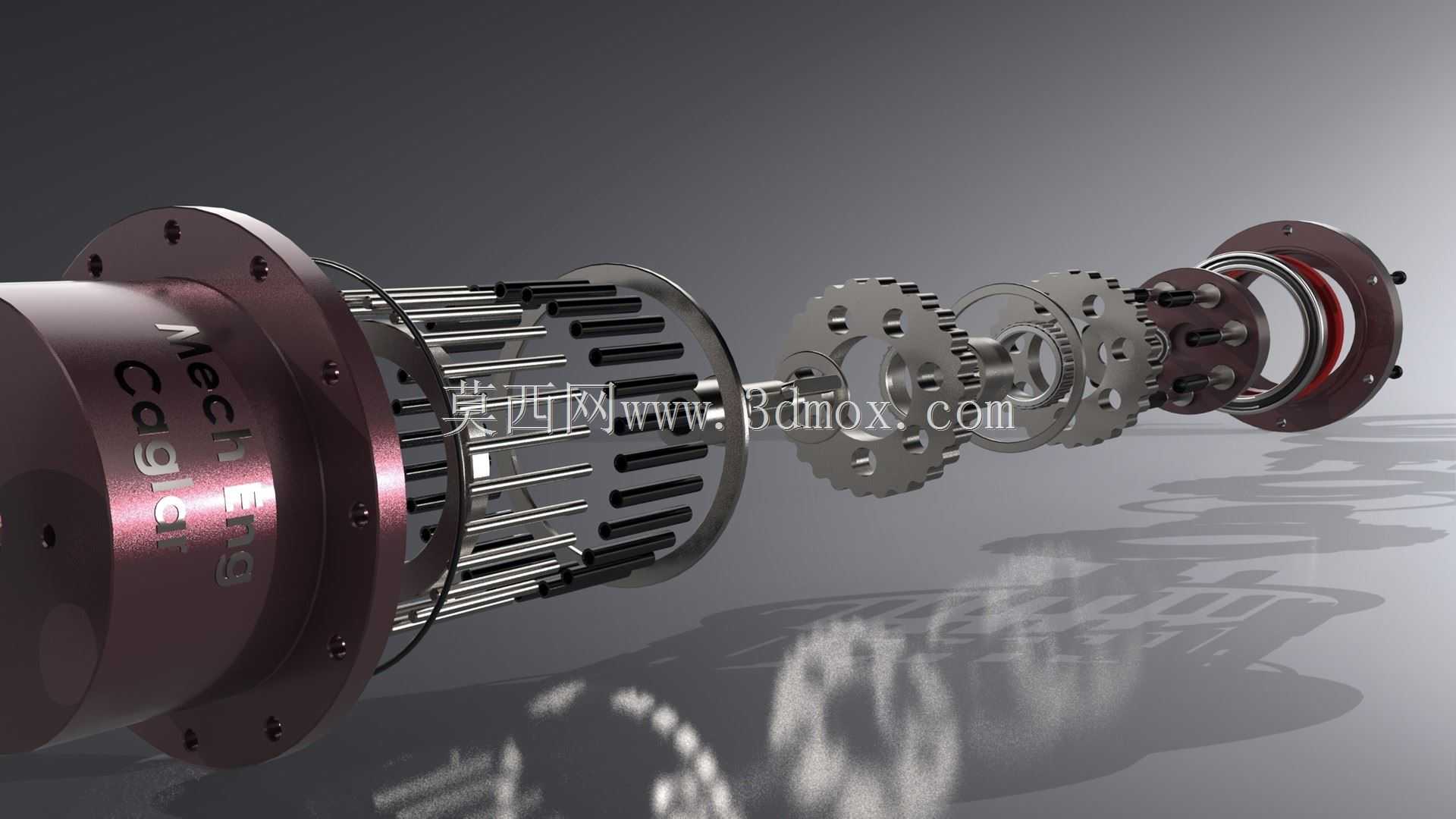

　　从结构设计逻辑来看，这套摆线传动没有采用传统摆线针轮的外壳针齿销布局，而是将针齿集成在输出法兰的内侧，输出端采用圆盘式法兰结构，法兰端面均匀分布6个安装螺纹孔，中心设置定位止口，对接负载端的连接件时，可以通过止口保证同轴度，不需要额外做同轴度调校，安装效率更高，同时法兰盘的外径与传动单元的主体外径保持一致，没有突出的安装耳结构，在做关节外壳的包覆设计时，可以直接按照传动单元的外圆尺寸做内腔设计，不需要额外预留避让空间。

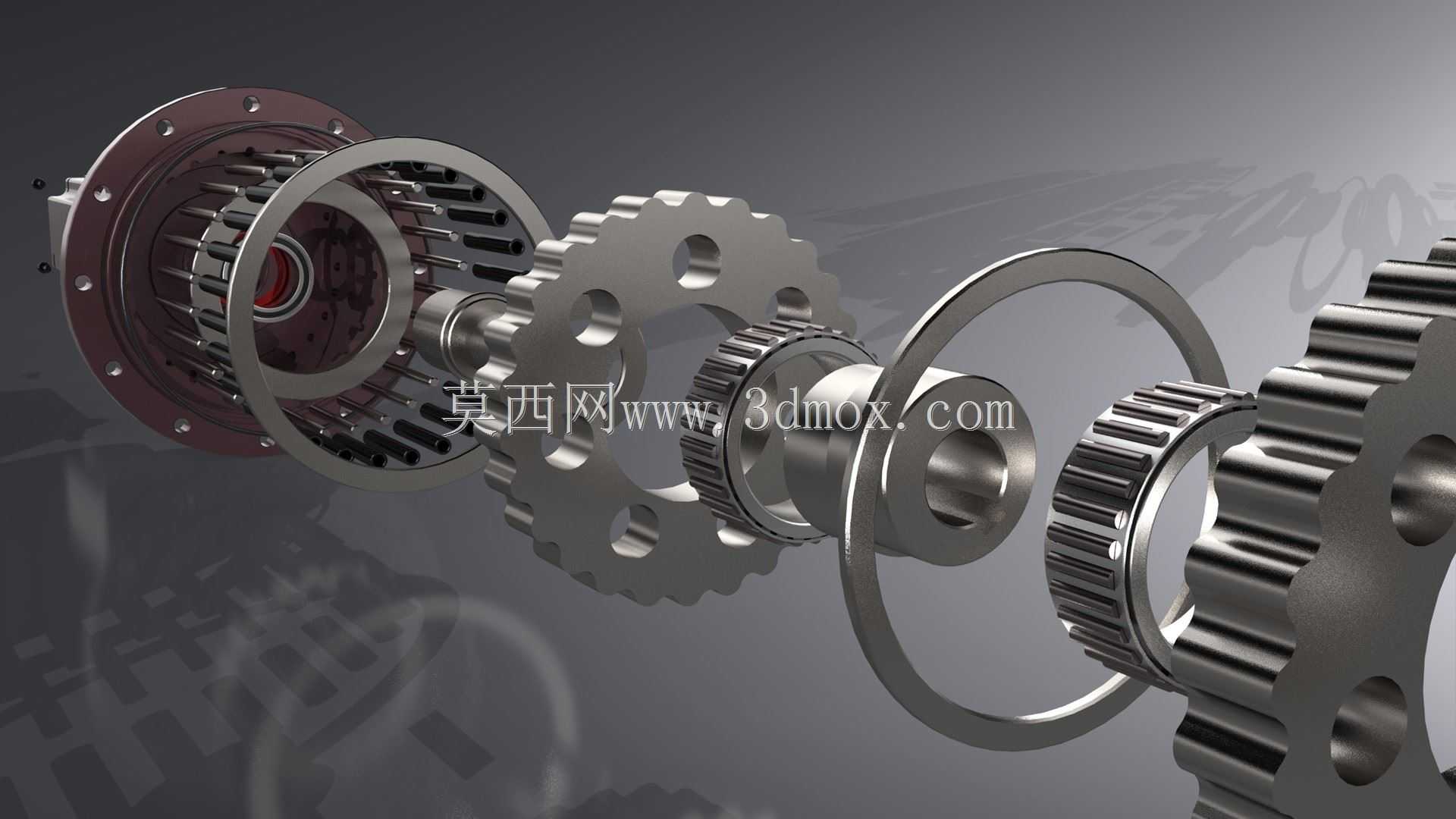

　　传动单元的主体外壳采用圆柱形结构，外圆表面做了哑光硬质氧化处理，一方面提升外壳的耐磨性能，避免装配过程中刮蹭掉屑，另一方面哑光表面不会在设备运行过程中反光，方便视觉检测类设备对关节位置的识别，外壳上的标识区域采用激光蚀刻工艺，标注了传动比、额定扭矩等核心参数，不会因为长期运行的油污附着导致参数标识模糊。从功能特性来看，这套摆线传动的偏心轴承采用满装滚子结构，相比带保持架的轴承，径向承载能力提升40%以上，能够承受机械臂末端负载带来的径向倾覆力矩，在机器人快速启停、急停的工况下，不会因为冲击载荷导致轴承滚道出现点蚀问题，同时摆线轮的齿形经过修形处理，啮合过程中同时参与啮合的齿数超过总齿数的60%，传动回程间隙可以控制在1弧分以内，完全满足工业机器人重复定位精度的要求，不会因为传动间隙导致末端轨迹出现偏差。在安装边界的设计上，这套传动单元的输入端电机安装法兰设置了两个对称的定位销孔，装配伺服电机时可以通过定位销快速定位，不需要反复调整电机轴与输入偏心套的同轴度，输出端法兰的安装孔采用沉孔设计，连接螺栓拧紧后不会突出法兰端面，避免螺栓头与负载端的结构发生刮蹭，传动单元的外壳上没有设置额外的油孔、排气孔，采用终身润滑的密封结构，装配时填充低温润滑脂，运行过程中不需要定期补脂维护，适配机器人关节免维护的设计要求。

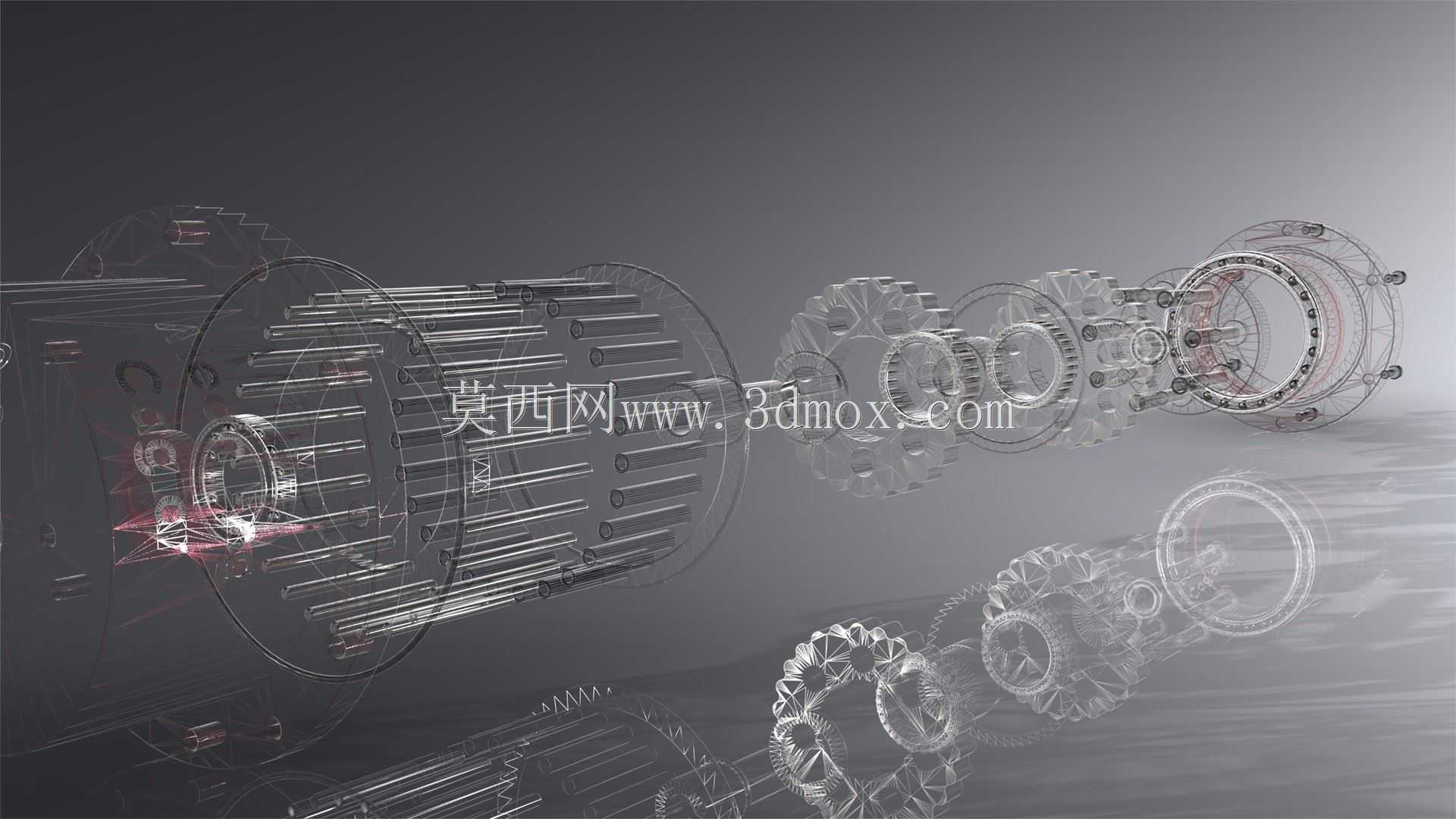

　　实际应用中，这类摆线传动除了用在工业机器人关节，还可以用在数控转台的第四轴驱动、精密检测设备的回转平台驱动场景，相比谐波减速机，它的抗冲击能力更强，在有频繁正反转、瞬时冲击负载的工况下，使用寿命比同规格谐波减速机高出2倍以上，同时它的传动效率可以达到90%以上，长时间运行不会出现明显的温升，不会因为热胀冷缩导致传动间隙变化。设计这套三维模型的时候，特意将所有配合面的公差标注做了隐含处理，建模时按照实际装配的公差带做了实体偏移，比如输入偏心套与摆线轮内孔的配合采用H7/js6的过渡配合，输出法兰与外壳的配合采用H7/h6的间隙配合，保证模型导入工程软件后可以直接生成工程图，不需要重新调整配合尺寸，同时所有的安装孔位都按照标准紧固件的尺寸做了沉孔、通孔的匹配，不会出现螺栓穿不过、沉孔深度不够的问题，对于做设备选型的工程师来说，可以直接将模型导入装配体，验证安装空间是否足够，不需要重新建模简化结构。
