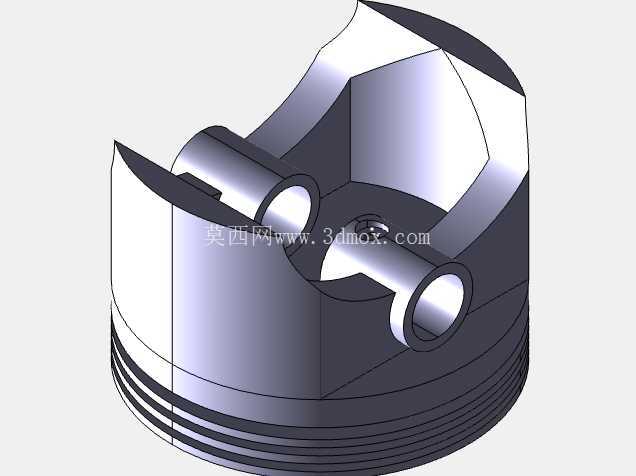

活塞式机械零件三维结构练习模型

　　在日常的机械结构设计练习中，这类带销孔与环槽的活塞类零件是非常典型的建模训练载体，很多刚接触三维结构设计的从业者都会从这类零件入手，掌握回转类零件带异形切削、特征阵列、同轴孔系的建模逻辑。从实际工业场景来看，这类结构的零件广泛应用在往复式动力机械、流体增压设备当中，核心作用是在腔体内完成往复直线运动，通过活塞销传递动力，配合外围的密封环完成腔室的密封，隔绝不同压力区间的介质，实现动力输出或者介质增压的功能。

　　从结构设计的思路来看，这个零件的主体是回转体结构，底部的多道环槽是用来安装密封环、刮油环的结构，每道环槽的宽度、深度都有严格的尺寸公差要求，实际生产中需要和环的尺寸做匹配，保证往复运动过程中不会出现卡滞、泄漏的问题。上部的异形切削结构，是为了避让运动过程中的相邻部件，同时预留出活塞销的安装空间，两个同轴的销孔是整个零件的受力核心，工作过程中活塞销要传递全部的往复作用力，所以销孔的同轴度、表面粗糙度、内孔的圆柱度都有很高的精度要求，建模的时候需要保证两个孔的轴线完全共线，同时和活塞主体的轴线垂直相交，偏差过大会导致实际装配后活塞销受力不均，运动过程中出现偏磨，甚至出现销子断裂的故障。

　　从安装边界来看，这类零件的外圆柱面尺寸需要和配套的缸体内径做间隙配合，间隙量需要根据工作温度、介质特性、运动速度来确定，间隙过小会导致热胀后卡滞在缸体内，间隙过大会导致密封失效、压力泄漏，降低设备的工作效率。上部的异形切削部分的外轮廓不能超出活塞主体的外圆边界，避免运动过程中和缸体内壁发生剐蹭，销孔的位置需要根据活塞的行程、连杆的摆动角度来确定，保证连杆在整个运动行程中不会和活塞本体、缸体端面发生运动干涉。

　　建模过程中，首先要完成主体回转特征的绘制，先绘制半剖面的轮廓线，通过回转命令生成基础的活塞主体，之后绘制环槽的截面轮廓，通过回转切除的方式生成底部的多道环槽，这里要注意每道环槽的槽口倒角，实际加工中这些倒角是为了安装密封环的时候避免刮伤环的表面，同时去除加工毛刺。之后处理上部的异形切削结构，需要先建立对应的基准面，绘制切削轮廓，通过拉伸切除的方式去除多余的材料，这里要注意切削面和销孔的相交位置，要做合理的圆角过渡，避免应力集中，因为工作过程中这个位置是应力集中的高发区域，直角过渡很容易在交变载荷下出现疲劳裂纹。最后完成两个同轴销孔的绘制，要保证孔的轴线和活塞轴线的垂直度，同时在销孔的外端口做倒角处理，方便活塞销的压装装配，也能去除孔口的毛刺，避免装配过程中刮伤活塞销的表面。

　　这类零件虽然结构不算复杂，但是涵盖了机械结构设计中很多基础的设计要点，比如配合公差的选择、应力集中的规避、运动干涉的检查、工艺性结构的设计，不管是用于建模练习，还是作为小型动力设备的结构参考，都有很强的实践意义。在实际的设计工作中，这类零件还需要根据具体的工况做进一步的优化，比如高压工况下需要加厚销孔周边的结构强度，高速工况下需要对活塞做轻量化处理，减少往复运动的惯性力，带腐蚀介质的工况下还要选择对应的耐腐蚀材料，或者在表面做对应的涂层处理，提升零件的使用寿命。
