带圆弧过渡异形安装基座结构练习件

　　日常做结构设计练习时，这类带多特征组合的异形基座是非常好的建模训练载体，很多工业现场的小型安装固定件，都会采用类似的结构逻辑来适配紧凑的安装空间。从实际应用场景来看，这类结构常出现在小型机电设备的内部安装工位，用来承托小型传感元件、管路接头或者轻载的传动附件，因为安装空间往往被周边的线束、其他功能件挤压，没法采用规则的方形或者圆形基座，必须通过切角、圆弧避让来腾出周边的操作与走线空间。

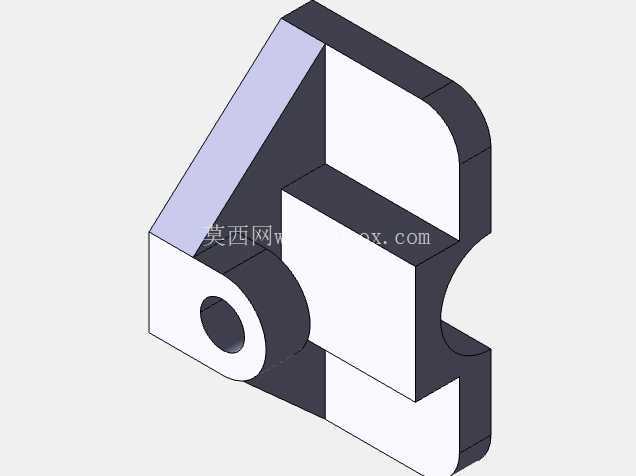

　　看这个零件的结构特征，左下角带同轴通孔的圆柱凸台，是核心的安装定位结构，这个孔一般用来穿装固定螺栓，或者作为铰接销轴的配合孔，凸台的外径要比安装孔大出足够的宽度，来保证螺栓压紧或者销轴铰接时的接触强度，避免应力集中在孔边导致零件开裂。主体部分的L型弯折结构，其中一个竖直面做了大圆弧的外轮廓过渡，这个设计一方面是消除直角边的锐边，防止安装调试时划伤操作人员或者划破周边的线束保护层，另一方面圆弧过渡能大幅降低弯折处的应力集中系数，当零件承受侧向的载荷冲击时，应力不会在直角拐点处堆积造成断裂。零件右侧的内凹圆弧缺口，是典型的避让结构，一般是为了躲开相邻的圆柱形零件，比如管路、转轴或者其他安装件的外轮廓，保证两个零件装配后不会发生干涉，缺口的圆弧半径要比被避让件的外径大0.5-1mm，留出装配公差和热胀冷缩的余量。

　　从设计思路上拆解这个零件，建模时首先要确定核心安装孔的中心轴线作为基准，所有的轮廓尺寸都要从这个基准出发标注，避免基准漂移导致后续装配错位。主体的壁厚要保持均匀，除了凸台部分局部加厚之外，其余的实体壁厚偏差不能超过1mm，不然如果采用注塑或者铣削加工的话，会出现壁厚不均导致的缩痕，或者铣削时让刀变形。零件上所有的外棱边如果没有配合要求，都要做0.2-0.5mm的倒角或者小圆角过渡，内棱边则要根据加工刀具的半径来设置内R角，避免刀具清角不到位导致装配时贴合不严。

　　关于安装边界，这个零件的整体外轮廓尺寸属于小型结构件，安装时左下角的凸台端面是主要的定位贴合面，这个面的平面度要控制在0.05mm以内，保证安装后不会出现歪斜，固定螺栓的预紧力不能过大，因为零件整体是异形结构，过大的预紧力会让弯折处产生形变，导致上方的承托面出现角度偏差。如果是作为铰接支座使用的话，凸台内孔的粗糙度要达到Ra1.6以上，和销轴的配合间隙控制在0.02-0.05mm之间，保证铰接转动时没有卡滞，同时不会因为间隙过大出现晃动。另外零件的上端平面是承托工作面，这个面和安装基准面的平行度要控制在0.03mm以内，保证被承托的元件安装后保持水平，不会出现倾斜影响检测或者传动精度。

　　这类练习件的建模过程，能很好训练工程师对基准选择、特征顺序、干涉避让、工艺性优化的把控能力，很多刚入行的建模人员容易犯的错误就是先画整体轮廓再补孔和缺口，导致特征之间的父子关系混乱，后续修改尺寸时容易出现特征报错，正确的建模顺序应该是先确定核心基准，拉出主体的基础实体，再依次添加凸台、开孔、切避让缺口，最后做圆角和倒角的工艺特征，每一步的特征都尽量以基础基准作为参考，减少特征之间的嵌套依赖，方便后续根据实际安装需求调整尺寸。在实际工程应用中，哪怕是这么小的一个安装基座，也要考虑加工工艺的可行性，如果是采用铝件铣削加工，要保证所有的内凹特征都能让刀具伸进去加工，不要出现倒扣或者刀具无法到达的死角，如果是采用3D打印制作的话，要考虑支撑的添加位置，尽量把支撑放在非配合面，减少后期打磨的工作量，保证配合面的精度。
