电源变压器用方形切角安装法兰板

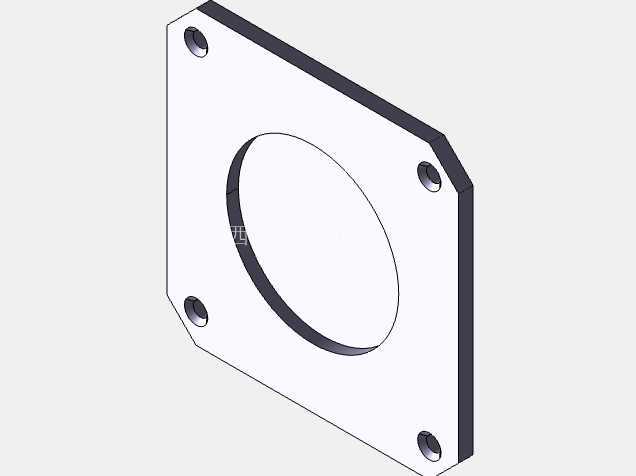

　　这款安装法兰板是电源变压器装配环节中常用的结构连接件，日常在中小功率工频电源变压器、柜内安装式控制变压器的配套结构中十分常见，主要承担变压器本体与安装基面之间的定位衔接、载荷传递功能，同时可配合密封垫片实现安装缝隙的隔尘、防异物侵入效果，在工业控制柜、成套配电设备、小型机电设备内置电源模块的安装场景中应用广泛。从实际使用场景来看，这类法兰板通常安装在变压器壳体的端面，四个安装孔位对应设备安装架或者柜体安装板上的预加工螺孔，穿入螺栓完成紧固后，中间的大直径通孔既可以避让变压器的引出线端子、接线柱，也可以为变压器端面的散热凸台、定位止口提供避让空间，避免装配时出现结构干涉。

　　设计这款零件的时候，首先要匹配对应变压器的端面安装尺寸，四个安装孔的中心距需要严格和变压器端盖的预装孔位对齐，孔位公差通常控制在±0.1mm范围内，避免装配时出现螺栓无法穿入的问题；板件的四个边角做切角处理，一方面是缩减零件的整体外形尺寸，适配柜内狭窄的安装空间，避免边角和柜内其他布线、元器件发生磕碰，另一方面也能去除板材裁切后的锐边，减少装配过程中划伤操作人员、划破线缆绝缘层的风险。

　　零件整体为等厚薄板结构，厚度根据适配变压器的重量选型，通常适配1-5kVA容量电源变压器的法兰板厚度在3-5mm区间，材质多选用冷轧钢板做表面发黑或者镀锌处理，兼顾结构强度和防锈能力；中间的大通孔直径需要比变压器端面的避让结构外径大1-2mm，预留足够的装配公差，同时通孔边缘做倒角处理，避免穿线时刮伤导线绝缘层。四个安装孔采用沉孔设计，螺栓紧固后头部可以完全沉入板件平面内，保证法兰板和安装基面完全贴合，不会因为螺栓头部凸起导致安装面出现缝隙，影响安装稳定性和密封效果。

　　从安装边界来看，这款法兰板的最大外轮廓尺寸适配常见的小型变压器安装位，切角后的边角不会超出变压器本体的外轮廓，不需要额外预留边角避让空间，安装时只需要保证基面平整，四个螺栓按照对角顺序逐步拧紧，紧固力矩控制在对应螺栓的推荐力矩范围内，避免板件受力不均出现翘曲变形。实际选型使用时，需要注意核对安装孔的中心距、中间通孔直径、板件厚度三个核心参数，确保和配套的变压器型号匹配，若应用在有振动的设备场景中，还可以在法兰板和安装基面之间加装橡胶减震垫，进一步降低变压器运行振动传递到柜体的幅度，减少运行噪音。这类结构件虽然属于变压器的配套辅件，但加工精度和结构设计合理性会直接影响变压器的安装可靠性，若孔位偏差过大、板件翘曲，会导致变压器安装后受力不均，长期运行可能出现螺栓松动、接线端子受力偏移等问题，严重时甚至会引发接线脱落、短路等故障，因此建模和加工过程中需要重点管控孔位位置度、板件平面度两个关键形位公差，平面度通常要求控制在0.2mm以内，保证安装贴合度。
