带弧形钩槽的组合式机械连接基座

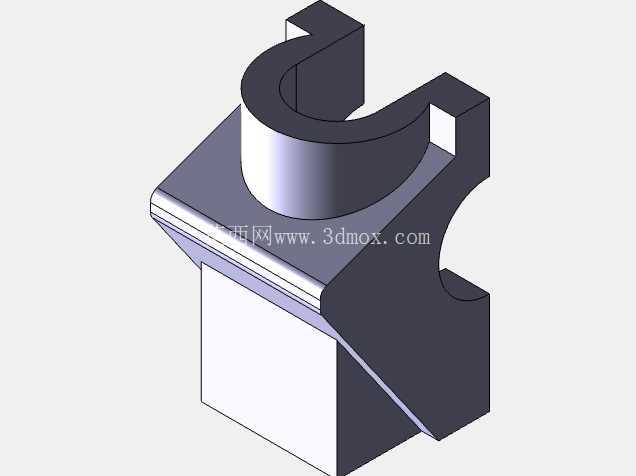

　　这类带弧形钩槽的组合式连接基座，在工业自动化生产线的工位定位、小型工装夹具的快换对接场景中应用十分广泛，很多需要频繁更换作业端头的装配工位、检测工位，都会用到这类带卡接钩槽的基座作为中间连接载体，替代传统螺栓紧固的繁琐拆装流程，缩短工位切换的辅助作业时间。从实际功能来看，该构件下部为规整的方形安装段，侧面预留了半圆弧避让槽，既可以作为定位销的插入导向位，也能在相邻构件装配时避开干涉的圆角结构，保证对接面的完全贴合；上部的弧形弯钩结构是核心功能部位，弯钩内侧为光滑圆弧面，能够与配套的圆柱销轴实现无间隙卡合，弯钩两侧的方形凸台起到限位作用，防止卡接后销轴出现轴向窜动，保证连接状态的稳定性。

　　设计这类构件时，首先要确定下部方形安装段的边界尺寸，其截面尺寸需要匹配常用的工业铝型材安装槽规格，保证可以直接嵌入标准型材的槽体内完成固定，不需要额外加工转接板；安装段的高度要预留足够的螺纹孔深度，通常按照螺纹公称直径的1.5倍设计底孔深度，保证连接螺栓的咬合力满足负载要求，避免受载后出现螺纹滑牙失效。上部弧形弯钩的曲率半径需要严格匹配对接销轴的外径，两者的配合间隙控制在0.02-0.05mm之间，间隙过大会导致卡接后存在晃动间隙，影响工位定位精度，间隙过小则会出现拆装卡滞，无法实现快换操作。弯钩的厚度需要根据额定拉拔负载计算，按照常用的45号钢调质材料性能，弯钩截面的抗剪强度要达到负载的3倍以上安全系数，避免受冲击载荷时出现弯钩断裂。

　　在安装边界的考量上，构件下部方形段的底面设计为完整平面，平面度公差控制在0.02mm以内，保证安装后与安装基面完全贴合，不会出现倾斜导致上部弯钩的位置度偏差；弯钩的开口方向需要与安装面保持垂直，开口的宽度尺寸要略大于对接销轴的直径，导入端设计15度的导向倒角，方便销轴快速导入卡接位。构件侧面的半圆弧槽位置要避开内部螺纹孔的加工区域，圆弧槽的深度不超过安装段壁厚的三分之一，避免削弱安装段的结构强度。另外，上部弯钩与下部方形基座的连接过渡位置设计了渐变的圆角过渡，避免直角过渡带来的应力集中问题，在反复受冲击载荷的工况下，能够有效降低过渡位置的疲劳开裂风险。这类构件在建模过程中，需要重点关注弧形曲面与相邻平面的相切约束，保证曲面过渡顺滑无棱边，加工时可以采用三轴铣削一次成型，减少后续钳工修磨的工作量，同时配合面的表面粗糙度要达到Ra1.6以上，减少卡接过程中的磨损，延长构件的使用寿命。在实际装配场景中，这类基座通常成对使用，两个基座对称布置在工装板两侧，弯钩方向相对，对接时将带销轴的作业端对准两个弯钩的开口位置推入即可完成锁定，拆卸时只需要抬起作业端就能脱离卡接，整个过程不需要额外工具，非常适合小批量多品种的柔性生产场景，能够大幅提升产线的换型效率。
