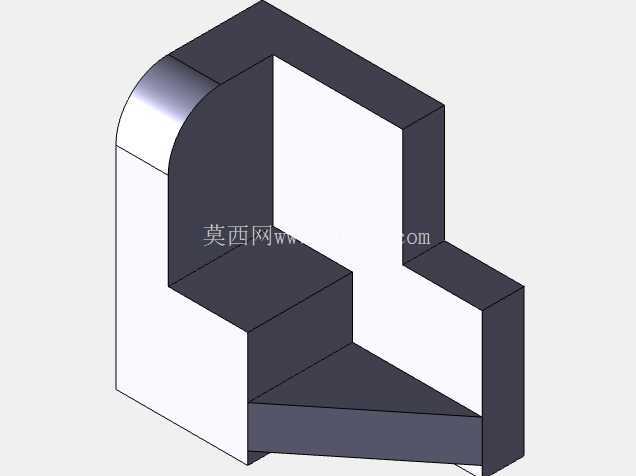

带圆弧过渡L型阶梯结构机械练习构件

　　在机械结构设计的基础训练环节，这类带圆弧过渡的L型阶梯构件，是结构工程师掌握实体建模逻辑、机加工工艺匹配的典型练习载体，同时也可作为小型工装定位块、设备承托垫块的原型参考。从实际应用场景来看，这类结构常出现在自动化生产线的侧边定位挡块、小型检测设备的基座承托凸台、电子设备内部的绝缘支撑结构中，尤其是在需要避让相邻部件走线、同时提供阶梯式承托面的安装场景下，这种带圆弧过渡的结构能有效避免直角处的应力集中，也能减少安装过程中对相邻线缆、薄壁零件的刮蹭损伤。

　　从功能特性上看，该构件采用实心等壁厚设计，所有垂直面与水平面均保持严格的垂直与平行公差，顶部的半圆弧过渡面并非装饰性设计，而是对应实际安装场景中避让圆柱形走线槽、旋转轴类部件的结构需求，圆弧半径与相邻直边段保持平滑相切，不存在建模过程中常见的相切失真、面拼接缝隙问题，能直接导入CAM软件生成铣削加工程序。阶梯结构的两级台阶高度差经过合理匹配，低阶台阶可作为承托面放置小型PCB板、传感器安装座，高阶立面可作为定位基准面抵靠相邻结构件，安装时可通过高阶立面上的预留孔位（建模练习中可根据实际需求拓展孔位特征）完成锁紧固定，不需要额外增加定位角码等辅件。

　　设计思路上，这类结构的建模核心在于基准面的合理选择，首先以底部平面作为第一基准，绘制L型的基础轮廓，其中直边段的长度比例按照实际安装边界的避让需求设定，顶部圆弧的圆心位于高阶立面的顶部棱边处，保证圆弧面与高阶立面、顶部平面完全相切，避免出现锐角棱边。拉伸成型后，对两级台阶的衔接处做微小的倒角处理，对应实际机加工过程中的去毛刺工序，避免零件在搬运、安装过程中划伤操作人员。整个建模过程严格遵循“从基准到特征、从整体到细节”的逻辑，所有特征均采用全约束绘制，不存在无基准的自由特征，修改任意一个尺寸参数时，整个模型能保持几何关系的完整性，不会出现特征报错、几何变形的问题，这也是机械建模练习中需要重点掌握的参数化设计逻辑。

　　从外形尺寸与安装边界来看，该构件的整体长宽高比例控制在2:1.5:2的区间内，底部安装面的平面度公差可按照IT7级精度设定，满足普通工装、支撑件的安装平面度要求，顶部圆弧面的半径尺寸与高阶立面的厚度保持一致，保证圆弧面的强度足够，不会因为壁厚过薄在受侧向冲击力时出现断裂。安装时需要预留的边界空间为：构件外侧距离相邻设备壁面至少保留5mm的操作空间，方便内六角扳手完成锁紧螺丝的操作，低阶承托面的上方预留至少10mm的空间，方便放置被承托的零件、预留走线空间。在实际加工选材上，如果作为绝缘支撑件可选用电木、POM等工程塑料，采用数控铣削一次成型；如果作为金属定位挡块可选用6061铝合金，表面做阳极氧化处理提升耐磨性能，不需要后续的焊接、拼接工序，零件的一致性容易保证，适合小批量的设备配套使用。

　　在结构校验环节，这类构件需要重点核查圆弧过渡处的壁厚均匀性，避免出现建模过程中因为拉伸、切除特征顺序错误导致的局部壁厚过薄问题，同时要保证所有棱边的倒角尺寸统一，相邻面的衔接处没有多余的分割线，减少后续CAM编程时的刀路跳转次数。作为建模练习构件，它能帮助初学者快速掌握拉伸、凸台、倒角、相切约束等基础建模命令的使用逻辑，理解机械结构中“工艺决定结构、结构服务功能”的设计原则，避免出现只追求外观效果、忽略实际加工可行性与安装需求的建模误区。
