带侧槽圆弧孔异形块状机械练习构件

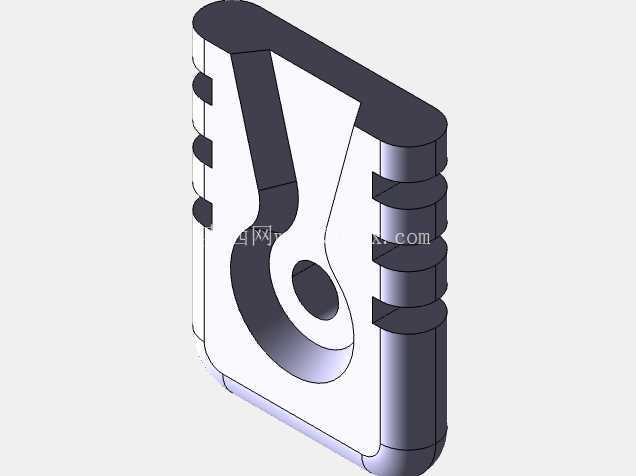

　　在日常机械结构设计的建模练习环节，这类带圆弧过渡孔、侧边分层开槽的异形块状构件，是很多刚接触三维建模的从业者绕不开的典型练习载体，它没有复杂的曲面分型，却把拉伸、切除、圆角、阵列这些最常用的建模指令都覆盖到了，练熟这类构件的建模逻辑，后续处理工装夹具上的异形定位块、小型设备上的安装支座类零件时，能少走很多弯路。从实际应用场景来看，这类结构的零件常出现在小型机电设备的内部安装位，比如低压配电组件里的绝缘定位块、小型传动机构的侧边限位挡块，侧边的分层半圆槽是用来走直径匹配的线材或者细轴的，槽的半径和排布间距要和穿过的杆件外径严格匹配，间隙控制在0.1到0.2毫米之间，既不能卡滞杆件的轴向移动，也不能因为间隙过大导致杆件晃动产生位置偏差。

　　中间的大圆弧通孔不是用来穿轴做旋转副的，更多是作为减重孔或者走线孔使用，孔壁的圆角过渡是为了避免穿线时割破线材绝缘层，同时也能减少零件在注塑或者铣削加工时的应力集中，避免拐角处出现开裂或者加工崩边的问题。做这类零件的建模时，不要一开始就急着画侧边的槽，要先把主体的外轮廓做准，主体是带斜切边的类长方体，斜切边的角度要和安装位的避让空间匹配，不能和相邻的元器件产生干涉，主体厚度要根据安装空间的预留尺寸确定，一般这类小型定位块的厚度在15到30毫米之间，太薄的话结构强度不够，侧边开槽后容易受力断裂，太厚的话会占用多余的设备内部空间，不符合小型化集成的设计趋势。侧边的半圆槽不要一个个单独画切除，先算好槽的中心距，用线性阵列的方式做切除特征，后续要调整槽的数量或者间距的时候，只需要修改阵列参数就行，能大幅提升改模效率，槽的深度要控制在主体厚度的三分之一以内，切太深的话会削弱主体的结构强度，安装锁紧的时候容易从槽的位置裂开。中间的圆弧孔要注意和外轮廓斜切边的位置关系，孔的边缘到斜切边的最小壁厚不能小于2毫米，不然注塑的时候会出现缩痕，铣削加工的时候也容易因为壁厚太薄产生振刀，导致孔壁粗糙度不达标。

　　零件的安装边界要提前考虑，这类块状零件一般是通过底部的两个沉头孔锁在安装基板上，沉头孔的位置要避开中间的大圆弧孔和侧边的开槽，沉头孔的深度要和所选螺丝的沉头高度匹配，保证螺丝锁完之后头部不高出零件表面，不会和上方的其他零件产生干涉。很多新手做这类练习件的时候，容易忽略圆角的处理，所有的锐边都要倒R0.5到R1的圆角，不光是为了外观好看，更是为了避免安装的时候划手，同时减少零件在受力时的应力集中点，延长零件的使用寿命。另外要注意，侧边的半圆槽和主体侧面的交接处也要做微小的圆角过渡，不要做成尖锐的直角，不然加工的时候刀具在直角位置容易留下刀痕，后续去毛刺的工作量会很大，而且直角位置在长期使用后容易因为应力集中产生裂纹。

　　这类零件如果是用在电气设备里，一般会选用ABS或者尼龙材质注塑加工，绝缘性能好，重量也轻，如果是用在工装夹具上做定位块，就会选用铝合金或者45号钢铣削加工，表面做氧化或者发黑处理，提升耐磨性能。建模的时候还要考虑加工的工艺性，不要出现倒扣结构，所有的特征都要能通过三轴铣削或者直接注塑脱模做出来，不要给后续的加工增加不必要的成本，比如侧边的槽不要做成内大外小的结构，不然不管是铣削还是注塑脱模都需要额外做滑块结构，会大幅提升加工成本。做尺寸标注的时候，要把主体的外形尺寸、孔的中心距、槽的间距和深度、圆角半径都标清楚，关键的配合尺寸要给公差要求，比如半圆槽的半径公差要控制在正负0.05毫米以内，保证和穿过的杆件配合顺畅，安装孔的位置度公差要控制在0.1毫米以内，保证安装的时候能顺利对准基板上的螺纹孔，不会出现锁螺丝的时候别劲的问题。
