C型支撑安装座机械结构设计

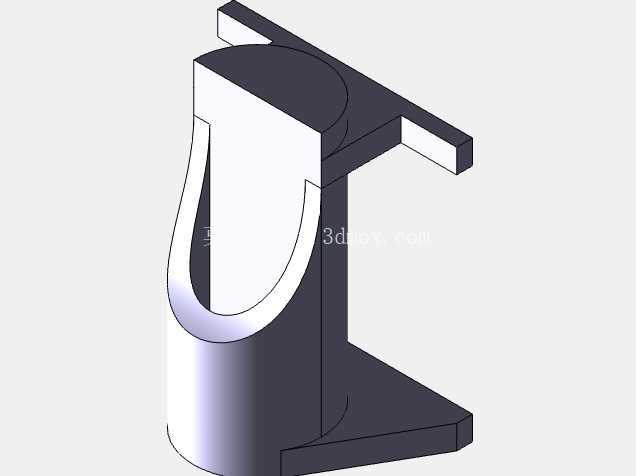

　　该支撑安装座属于小型工装配套结构件，主要应用在小型自动化设备的工位侧装、桌面型检测设备的传感器安装支架、小型实验装置的构件固定场景中，可作为悬臂式承载结构完成小负载部件的定位与支撑，适配需要侧向伸出安装位的布局需求，避免安装面与被支撑部件产生空间干涉。从结构功能来看，底部为平直安装底板，底板上预留有安装固定的孔位边界，可通过螺栓锁紧在设备安装基面或型材框架上，保证整体结构的安装稳定性；中部为带弧形过渡的立式支撑臂，支撑臂采用变截面设计，靠近底板位置厚度更大，向上延伸过程中结合弧形收边结构，在控制整体重量的同时保证垂直方向的承载刚度，避免悬臂负载下出现结构形变；顶部为横向伸出的安装翼板，翼板向两侧对称延伸，翼板端面为平直安装面，可直接固定待支撑的小型功能部件，中部的半圆柱凸台结构用于配合部件的转轴或定位柱，实现部件的转动配合或精准定位，弧形内凹结构为被支撑部件的活动预留足够空间，避免部件动作过程中与支撑座产生剐蹭干涉。

　　设计过程中优先考虑安装空间的适配性，整体结构采用一体化成型思路，减少分体装配带来的累积误差，所有棱边位置均做了倒角处理，既避免加工过程中出现应力集中问题，也能消除安装调试过程中的锐边划伤风险。外形尺寸方面，底板长度适配常规40系列铝型材的安装孔距，安装翼板的伸出长度控制在合理范围内，保证在额定负载下结构挠度满足使用要求，整体高度适配桌面型设备的安装空间，不会过多占用设备内部的走线与其他构件布置空间。

　　安装边界上，底板的安装孔位采用对称布局，可兼容正面锁付与侧面锁付两种安装方式，支撑臂与底板的连接位置做了圆弧过渡强化，可承受一定的侧向冲击力，适配设备运行过程中产生的小幅振动工况，顶部安装翼板的安装面与底板安装面的平行度公差控制在合理范围内，保证被支撑部件的安装精度，半圆柱凸台的同轴度满足转动配合类部件的装配要求，无需额外增加定位衬套即可完成基础装配。在实际选型应用中，该结构件可根据实际负载需求调整对应壁厚参数，若用于承载重量稍大的部件，可在支撑臂内侧增加加强筋结构，若用于轻量化场景，可在非配合面做减重槽设计，在保证结构强度的前提下降低整体重量。

　　该结构的设计逻辑兼顾了加工工艺性，所有特征均可通过常规铣削加工完成，无需特殊工装夹具，适合小批量加工制作，也可通过压铸工艺实现批量生产，降低单件制造成本，结构上没有复杂的曲面特征，三维建模过程中可通过拉伸、切除、圆角等基础特征完成，特征树逻辑清晰，方便后续根据实际安装需求做参数化调整，快速修改对应尺寸适配不同的安装场景。
