多通路集成式流体连接接头结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870894
  • 多通路集成式流体连接接头结构设计

  这类多通路集成式连接接头,在液压站油路排布、小型气动控制回路、紧凑型流体输送单元里应用十分广泛,区别于普通的直角两通、直通接头,它能在极小的安装空间内同时实现三个正交方向的管路对接,大幅减少管路转接件的使用数量,降低整个流体回路的泄漏点风险。从实际使用场景来看,这类接头常被布置在设备阀组的安装面旁,或是小型动力单元的壳体集成位置,用来衔接不同走向的硬管、软管通路,避免多接头堆叠带来的安装空间浪费,也能减少管路弯折带来的流阻损失。

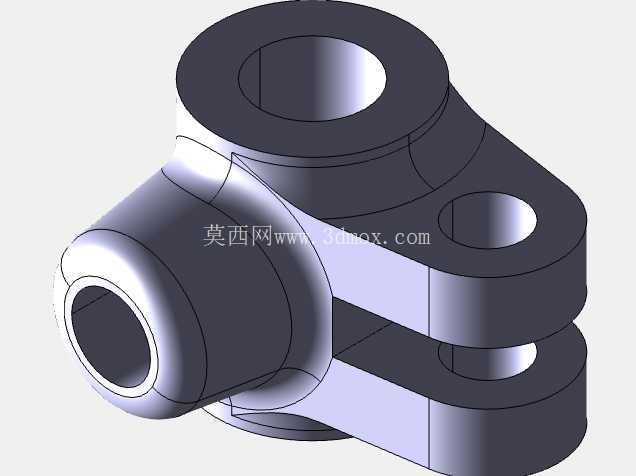

  从结构功能上看,该接头三个方向的内孔均为通流设计,每个对接端的外圆柱面都做了适配标准管接头的安装基准,其中垂直方向的上下两个同轴通孔可实现上下通路的直连,侧方伸出的通路与垂直通路在接头内部交汇,形成T型的内部流道,三个接口的端面都预留了密封件安装的沉槽位置,装配时可搭配O型圈实现端面静密封,避免高压流体从对接面渗漏。接头主体的连接臂位置做了圆弧过渡处理,没有尖锐的应力集中棱角,在承受管路内流体脉冲压力时,应力能沿着圆弧面均匀分散,不会在流道交汇处出现应力开裂的问题,同时过渡圆弧也能优化内部流道的走向,减少流体在交汇处的紊流,降低流阻带来的压力损失。

  设计这类零件的时候,首先要确定三个通路的通径匹配关系,根据对接管路的流量要求,保证内部交汇位置的通流截面积不小于单路接口的通流面积,避免出现节流效应。其次要考虑安装边界的限制,接头整体的外轮廓尺寸要适配安装位的空间,侧方接口的伸出长度要保证对接管路时扳手有足够的操作空间,不会和周边的其他零部件发生干涉。三个接口的同轴度、垂直度公差需要严格控制,垂直方向的两个通孔同轴度要控制在0.02mm以内,侧方接口的轴线与垂直轴线的垂直度公差不超过0.03mm,避免对接管路时出现别劲的情况,导致密封件偏磨失效。

  从安装适配性来看,这类接头的底部端面可作为安装定位面,可通过侧面的锁紧结构或是法兰压块将其固定在安装基座上,不需要额外设计复杂的安装支架,整体安装高度低,适合在空间紧凑的阀岛、小型液压动力单元上使用。零件的壁厚设计也经过了强度校核,在额定工作压力下,流道壁的安全系数不低于3倍,能够承受常规液压系统的脉冲压力冲击,同时外壁的厚度也预留了后续加工外螺纹或是焊接管路的余量,可根据不同的使用场景选择螺纹连接、焊接或是卡套连接的对接方式。

  在建模过程中,这类零件需要重点关注内部流道的交汇处理,不能出现建模残留的薄壁或是错位结构,否则实际加工时会出现流道堵屑、尖角应力集中的问题。外轮廓的过渡曲面要保证顺滑,相邻面的曲率连续,避免加工时出现刀痕应力集中的问题。所有的密封槽尺寸要符合对应标准密封件的尺寸要求,槽宽、槽深的公差控制在合理范围内,保证密封件压缩量在20%-30%之间,既保证密封效果,又不会因为压缩量过大导致密封件过早老化失效。

  实际选型使用时,需要根据工作介质的类型选择对应的零件材质,普通矿物液压油工况可选用45号钢调质处理,水基介质或是腐蚀性介质工况可选用不锈钢材质,表面根据防腐要求做镀锌、发黑或是钝化处理。对接管路的管径要和接头通径匹配,避免出现通径突变导致的流速异常,安装时要保证对接管路的轴线与接头接口轴线重合,避免侧向力长期作用在接头上导致臂部断裂。这类集成式接头相比多个普通接头拼接的方案,不仅能节省30%以上的安装空间,还能减少至少两个泄漏点,在紧凑型流体设备的设计中是非常实用的连接零件。
