气动双隔膜泵内部结构三维设计模型

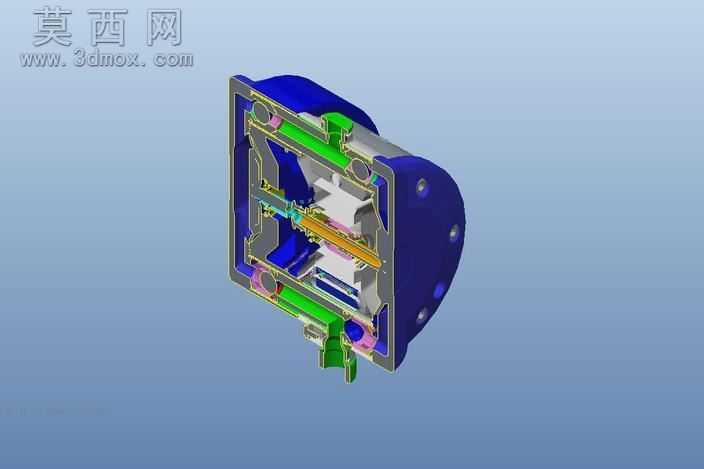

本模型为气动双隔膜泵的剖视结构三维设计成果，建模过程中严格遵循气动隔膜泵的实际工作原理与装配逻辑，对泵体内部所有核心构件进行了1:1比例的参数化还原。建模初始阶段先梳理整体装配层级，以泵体主壳体为基准定位构件，依次完成左右端盖、隔膜组件、配气阀杆、导向轴、进出料流道、密封构件、紧固件的独立建模，每个零件的尺寸公差、配合间隙均参考行业通用气动隔膜泵的设计标准设定，确保各活动构件在虚拟装配后不存在干涉问题，可直观演示泵体的往复运动逻辑。材质渲染阶段针对不同构件的实际材质属性进行差异化设置：泵体外壳采用深蓝色工程塑料材质，调整表面粗糙度参数模拟硬质注塑件的哑光质感；内部隔膜采用绿色弹性橡胶材质，添加轻微的半透明与柔性质感表现，还原橡胶隔膜的形变特性；金属传动杆、配气组件采用金属材质，区分不锈钢与铝合金的反光度差异，金属构件边缘添加细微倒角光影，凸显机加工零件的精密质感；密封垫圈采用彩色软质材质区分不同密封位置，流道内壁做光滑处理模拟流体过流面的加工要求。结构设计上完整呈现了气动双隔膜泵的核心工作逻辑：通过中心配气杆的往复运动带动两侧隔膜交替形变，改变腔室容积实现流体的吸入与排出，剖视视角清晰展示了气路与料路的完全隔离结构，进出料口的单向阀结构、隔膜的固定压边结构、配气机构的换向逻辑都做了精细化还原，没有省略影响原理展示的细小构件。设计过程中重点优化了内部流道的顺滑过渡，避免出现直角拐角造成的流体阻力过大问题，隔膜与连杆的连接位置做了加强结构设计，提升往复运动过程中的结构耐用性，各密封位置的压紧结构都做了对应的建模呈现，可直接用于气动隔膜泵的结构教学、原理演示以及后续的优化改型参考，模型装配层级清晰，各零件可单独拆分编辑，方便使用者根据需求调整尺寸参数或进行工程图导出。
