直流电池帽终端盖冲压成型模具结构

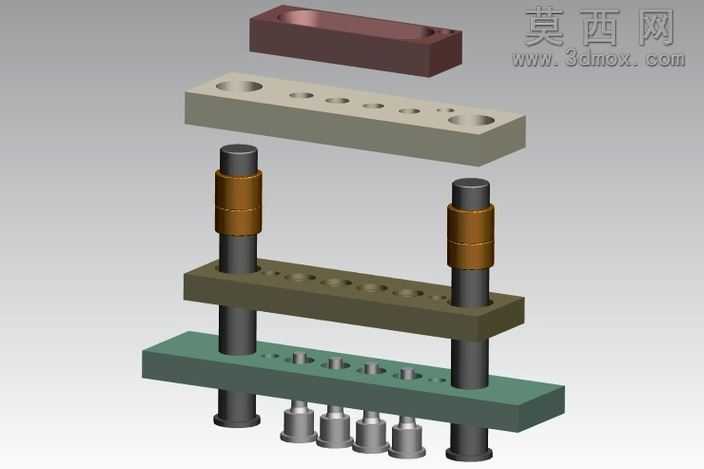

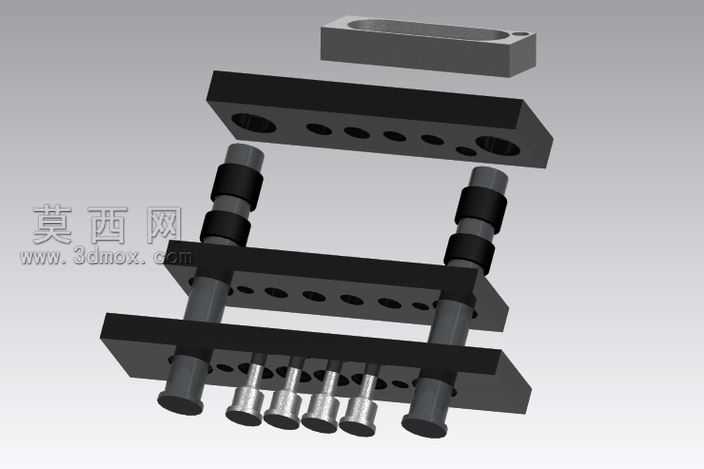

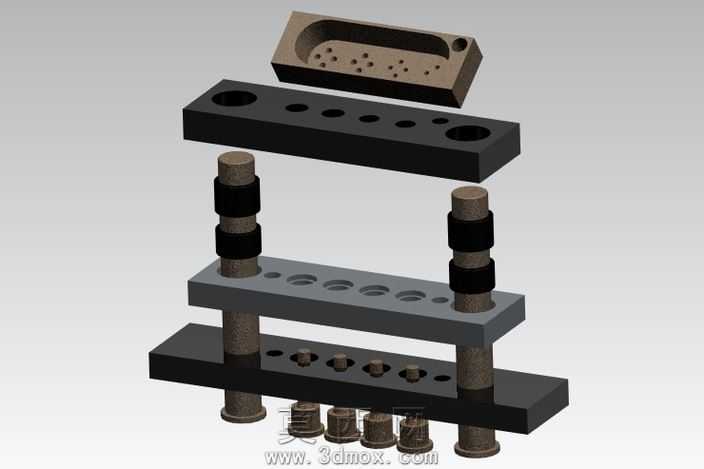

本套模型为直流电池帽终端盖生产用冲压成型模具，整体采用多层板叠式模架结构设计，建模过程中严格遵循国标冷冲模设计规范，对各功能部件进行1:1等比例参数化建模，完整还原模具的装配逻辑与工作状态。模型从上至下依次设置上模座、卸料板、凹模板、下模座四大主体板件，搭配两根高精度导柱与铜质导套实现上下模的精准导向，导柱与导套之间采用间隙配合设计，可有效抵消冲压过程中的侧向力，保证模具合模精度，避免冲裁过程中出现啃模、毛刺过大等生产问题。上模座部分设置多组不同直径的冲头安装位，可一次性完成电池帽端子的冲孔、落料、成型多道工序，冲头与安装孔采用H7/h6过渡配合，方便后期生产过程中的易损件更换维护；卸料板采用弹性卸料结构设计，可在冲压完成后将箍在冲头上的料带平稳脱出，避免工件变形；凹模板对应冲头位置设置精准的成型型腔，型腔边缘做R0.2圆角过渡处理，减少冲压过程中的应力集中，提升模具使用寿命；下模座设置定位销与顶料机构，可实现料带的精准送料定位与成型工件的自动顶出。材质渲染阶段，针对不同部件的实际生产用材赋予对应材质属性：上下模座采用45号钢调质处理的哑光金属质感，导柱导套采用轴承钢的亮面镀铬质感，铜导套还原黄铜的金属色泽，各功能板件根据实际用材区分不同的表面处理色调，清晰区分各部件的功能分区。设计过程中充分考虑电池帽终端盖的薄壁成型特性，对成型工位的冲压行程、卸料力参数进行匹配设计，保证0.3mm厚度的镀锌钢板料带冲压后无起皱、无开裂，成型后的电池帽尺寸公差控制在±0.02mm范围内，满足电池终端装配的精度要求。整体模型装配关系完整，无干涉错配问题，可直接用于模具结构教学、生产方案评审以及加工工艺编制参考。
