90度方形法兰连接弯管接头结构设计

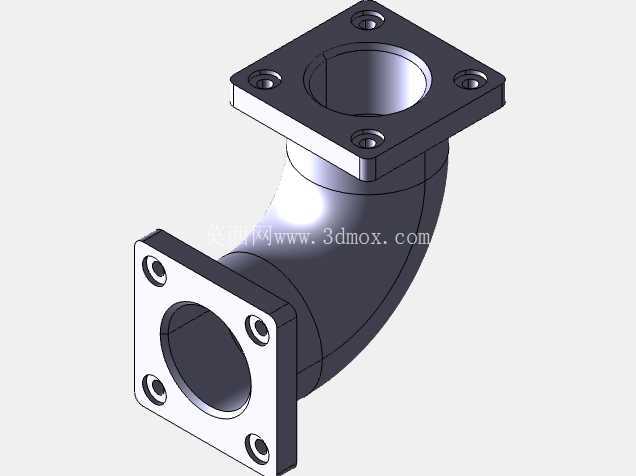

　　在工业流体输送、气动回路、液压管路以及小型设备的气路布设场景中，这类90度方形法兰弯管是改变管路走向同时保证连接刚性的常用零件，区别于螺纹连接的弯头，法兰式连接的密封可靠性更高，能承受更高的管路压力，同时拆装对位更方便，不需要在安装空间内预留大角度的管钳操作空间，适合在设备内部布局紧凑、管路排布密集的舱体内部使用。从结构设计逻辑来看，两端的方形安装法兰采用对称式螺栓孔布局，每端法兰设置4个沉头安装孔，孔位沿法兰中心呈90度均匀分布，这种设计的好处是安装时不需要刻意区分周向对位角度，四个方向都能完成锁紧固定，能适配现场不同的管路走线方向，减少安装时的调整工作量。

　　弯管部分采用等径圆弧过渡，弯曲半径控制在管径的1.2倍左右，既保证了管路转向时的流体阻力不会陡增，避免介质在转角处形成涡流造成压损过大，也控制了整体的安装外轮廓尺寸，不会因为弯曲半径过大占用过多的设备内部空间。法兰与弯管的衔接位置做了圆角过渡处理，避免直角连接处出现应力集中，在管路存在小幅振动或者压力波动的工况下，能有效降低衔接位置的疲劳开裂风险，提升零件的长期使用寿命。

　　从安装边界来看，两端法兰的安装面平面度有严格要求，装配时配合密封垫片就能实现端面密封，不需要额外在管体上加工密封槽，降低了零件的加工难度，沉头孔的设计能让螺栓锁紧后头部完全沉入法兰平面内，不会突出安装面，避免和周边其他零部件产生干涉，也能让法兰面和对接面完全贴合，保证密封效果。在实际选型使用时，需要注意两端法兰的中心距尺寸要和对接部件的安装孔位完全匹配，弯管的转向角度要适配管路的走向需求，这类弯管既可以用在压缩空气管路的转向连接，也可以用在低压液体输送回路中，部分对防腐有要求的场景还可以通过更换材质适配不同的介质输送需求，比如采用不锈钢材质就能适配弱腐蚀性介质的输送，采用工程塑料材质则可以用在轻量化要求高、无高压需求的气路场景中。

　　建模过程中需要重点保证两端法兰面的平行度与垂直度，弯管部分的壁厚要保持均匀，避免出现局部壁厚过薄导致承压能力不足，或者壁厚过厚造成材料浪费、整体重量超标的问题，螺栓沉孔的深度要控制在合理范围，既要保证螺栓头能完全沉入，又不能因为沉孔过深穿透法兰面影响密封性能。这类零件在自动化设备的气路布局、小型液压站的管路连接、试验台架的介质输送回路中都有大量应用，结构简单但可靠性直接影响整个管路系统的运行稳定性，设计时需要结合实际的管路压力、介质特性、安装空间来调整具体的尺寸参数，保证安装后管路走向顺畅，没有额外的装配应力，避免长期使用后出现连接处渗漏或者零件断裂的问题。
