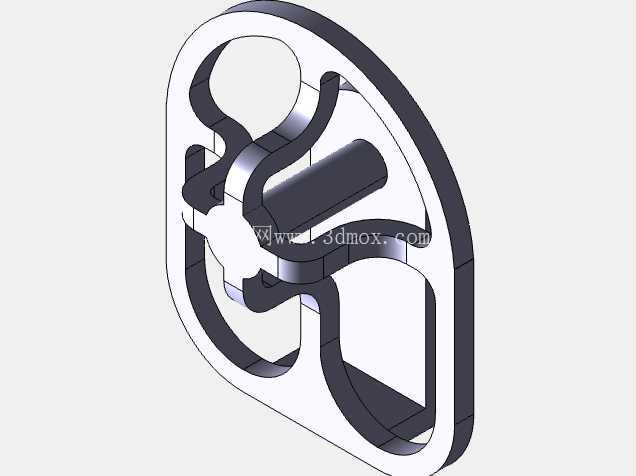

异形镂空凸轮式机械传动限位构件

　　在自动化装配线的间歇送料工位、小型专用机床的行程切换机构以及轻工包装设备的分度执行单元中，这类带异形轮廓的镂空构件常作为核心的运动轨迹控制元件使用，区别于传统盘形凸轮的实心结构，该构件采用了大区域镂空的结构设计，在保证轮廓刚性的前提下大幅降低了自身转动惯量，适配高速间歇往复的运动工况，能有效降低驱动端的负载冲击。从实际功能来看，该构件的外轮廓由多段不同曲率的平滑曲线衔接而成，每一段轮廓对应执行端的一个动作行程：大圆弧段对应执行机构的静止保持阶段，曲率渐变的过渡段对应执行端的平稳进给，内凹的异形槽口则对应执行端的快速回程，整套轮廓曲线经过平滑修形，不存在曲率突变的拐点，能避免运动过程中出现刚性冲击，降低运行噪音与构件磨损。

　　设计阶段首先要明确执行端的运动行程与动停时间比，先通过运动学仿真反推轮廓上每个点的坐标参数，再结合安装空间的边界约束确定构件的整体外轮廓尺寸，镂空区域的设计并非单纯减重，每一处镂空的筋条走向都沿着构件受力时的应力传递路径布置，在轮廓受力集中的曲线衔接位置，筋条宽度做了针对性加强，避免长期受交变载荷出现疲劳断裂。构件的中心安装孔与驱动轴采用过渡配合，孔位周边做了局部加厚处理，保证扭矩传递的可靠性，安装时需要保证构件的轮廓平面与执行端从动件的运动平面完全平行，平面度公差需要控制在0.02mm以内，否则会出现从动件卡滞、轮廓偏磨的问题。

　　从安装边界来看，该构件的整体外廓尺寸适配小型自动化设备的紧凑安装空间，转动过程中镂空区域不会与周边的机架、传感器支架产生干涉，构件的厚度方向尺寸经过优化，既保证了自身的结构刚性，又不会占用过多的轴向安装空间，适合在多轴并排布置的分度机构中使用。实际应用中，这类构件常搭配圆柱滚子从动件使用，从动件的滚子直径需要与轮廓的最小内凹曲率半径匹配，避免出现运动失真，构件的轮廓表面需要做淬火处理，表面硬度达到HRC45-50，能有效提升长期运行的耐磨性能，降低维护更换频率。

　　不同于标准凸轮的通用化设计，该构件的轮廓参数完全匹配特定工位的运动需求，在小批量定制的自动化设备中，这类定制化的轨迹控制构件能大幅简化机构的整体设计，不需要额外增加连杆、齿轮等传动元件就能实现复杂的运动轨迹输出，有效压缩设备的整体制造成本与安装空间。建模过程中需要重点关注轮廓曲线的连续性，每一段曲线的衔接处要保证G2连续，避免加工后出现棱边导致运动冲击，镂空区域的内角位置要做圆角过渡，减少应力集中点，提升构件的疲劳寿命，安装孔的位置公差需要与驱动轴的装配精度匹配，保证构件转动时的径向跳动量控制在允许范围内，避免从动件的运动行程出现偏差。
