L型折弯安装固定连接支架结构设计

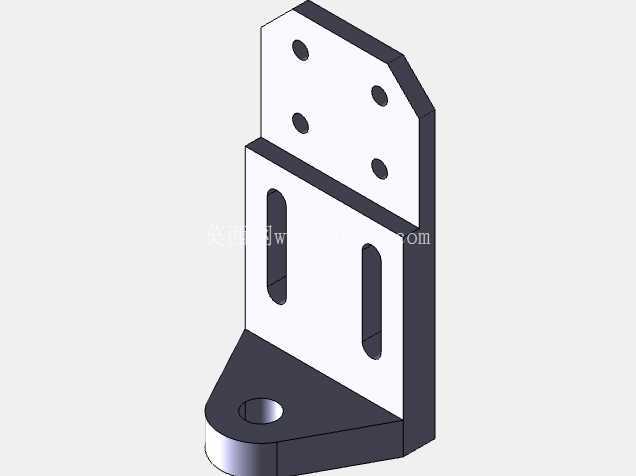

　　在工业装配场景里，这类L型折弯结构的固定支架属于非常典型的空间转接连接件，主要用在两个垂直安装面之间的部件承载与位置固定，常见于小型电气柜内部元件挂载、自动化生产线侧边传感器安装座、小型动力单元的侧边支撑结构，也可作为教学实训中三维建模练习的典型参照件，帮助初学者掌握折弯类钣金件与机加工件的建模逻辑、安装孔位的排布规则。从结构功能来看，该支架分为三个功能区域：底部带单圆孔的水平安装面、垂直方向带两个长圆孔的立板支撑面、顶部带四个沉头安装孔的斜切折弯安装面，三个区域通过垂直折弯形成稳定的空间支撑结构，整体采用等厚板材加工，结构刚性足够应对轻载场景下的承载需求。

　　底部的水平安装面做了圆弧收边处理，单圆孔为通孔设计，可通过螺栓将支架整体固定在底部的安装基准面上，圆弧收边既可以避免安装时锐边划伤操作人员，也能在安装空间局促的场景下减少与周边部件的干涉，适配圆形安装基准面或者带圆弧边角的安装工位。中间的垂直立板是整个支架的主要承力段，板面上开设的两个对称长圆孔属于调节型安装孔，长圆孔的长度方向沿垂直方向设置，允许被固定的部件在垂直方向上做一定范围的位置调整，抵消安装面的加工误差、装配累计误差，在实际装配时不需要严格控制孔位的绝对位置精度，就能完成部件的对位安装，大幅降低现场装配的调整难度，长圆孔的宽度适配常用的M4、M5规格螺栓，通用性较强。

　　顶部的安装面做了斜切边角处理，四个角位置分别开设圆形沉头安装孔，沉头孔的设计可以让螺栓安装后头部完全埋入板材表面，不会突出安装面影响被固定部件的贴合度，斜切边角一方面是为了避让安装空间内的其他突出结构，另一方面也能减少板材的整体重量，在不损失结构刚性的前提下实现轻量化，四个安装孔采用非对称排布，可避免被固定部件装反，起到防错装的作用。从设计思路来看，这类支架的建模首先要确定三个安装面的空间位置关系，先绘制底部安装面的轮廓，通过拉伸或者钣金折弯命令生成垂直立板，再通过二次折弯生成顶部的安装面，之后在各个安装面上绘制对应的孔位特征，需要注意长圆孔的中心距、沉头孔的沉头深度与板材厚度的匹配，沉头深度不能超过板材厚度的三分之二，避免安装面处的结构强度不足；折弯处的内R角要匹配板材厚度，常规板材折弯的内R角取0.5-1倍板厚，避免折弯处出现应力集中或者开裂的问题。

　　在安装边界方面，该支架的整体占用空间较小，底部安装面的投影尺寸适配常见的20-30mm规格的安装型材，垂直立板的高度可满足50-80mm范围的垂直空间转接需求，顶部安装面的孔位间距适配小型电气元件、传感器、小型气动元件的安装孔距，安装时需要注意底部固定螺栓的预紧力不能过大，避免板材出现变形，长圆孔处安装时要加装平垫，增大接触面积，防止螺栓在长圆孔内滑动导致固定失效。这类支架在实际应用中不需要做额外的表面处理，常规冷轧板加工后做发黑或者镀锌处理即可应对普通工业环境的防锈需求，若应用在潮湿或者有腐蚀的场景，可更换为不锈钢板材加工，孔位尺寸不需要调整即可直接适配。在建模练习过程中，这类零件可以帮助学习者掌握多安装面空间定位、异形轮廓绘制、不同类型孔特征创建、折弯工艺合理性校验的相关技能，理解安装孔位设计中固定孔与调节孔的搭配逻辑，避免在实际设计中出现孔位无法对位、安装干涉、强度不足的问题。
