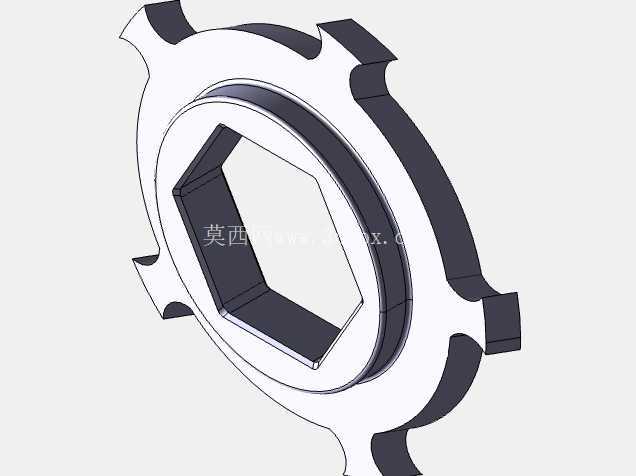

带六角内孔外凸卡爪限位锁紧垫片结构

项目分类:通用五金配件 发布时间:2024-12-26 ID:871170
  • 带六角内孔外凸卡爪限位锁紧垫片结构

  在各类机电设备的传动、锁紧、限位环节中,这类带六角内孔的外凸卡爪式垫片是非常常见的小尺寸功能件,很多刚接触结构设计的工程师容易忽略这类小零件的细节设计,往往在装配调试阶段才发现锁紧失效、周向打滑、轴向窜动的问题,反而拖慢了整体项目的进度。从实际应用场景来看,这类垫片常被用在需要周向防转、轴向限位的轴系配合位置,比如小型电源变压器的绕组骨架固定端、低压电器的接线端子锁紧位、小型传动机构的轴端挡接位置,它不需要额外的销钉或者键连接,依靠自身的结构特征就能同时实现周向防转和轴向卡紧,相比普通平垫片,它的防松能力提升了不止一个量级,尤其适合有小幅振动的工况环境。

  从功能特性上拆解,这个零件的核心功能分为两部分,中间的六角内孔是直接和六角轴或者六角螺柱配合的,配合间隙一般控制在H7/h6的公差带,既保证装配时能顺利套入,又不会因为间隙过大出现周向晃动,避免长期振动下的磨损松脱。外圈均匀分布的六个外凸卡爪,每个卡爪都做了斜向的让位切口,装配时卡爪会顺着安装面的卡槽滑入,到位后卡爪的端面会抵在卡槽的侧壁上,承受轴向的窜动力,同时卡爪的侧面和卡槽侧壁贴合,分担周向的扭矩,避免六角孔和配合件之间因为长期受扭出现棱角磨圆的问题。很多新手建模的时候容易把卡爪的厚度做的和主体环面一致,实际生产中卡爪的厚度要比主体薄0.2到0.3毫米,这样装配后卡爪能产生轻微的弹性形变,持续给配合面施加预紧力,抵消振动带来的间隙松弛。

  说到设计思路,这个零件的建模逻辑其实是典型的功能优先的结构件设计,第一步要先确定内六角孔的对边尺寸,这个尺寸完全由配合的六角轴规格决定,不能随意缩放,比如配合M6的六角螺柱,内孔对边尺寸就要做到6.2毫米,留出合理的装配间隙。然后确定主体环的径向宽度,这个宽度要保证内孔到外圆的壁厚不小于1.5毫米,否则冲压成型的时候容易出现开裂,长期受载也容易出现断裂变形。外凸卡爪的数量和分布角度是经过受力计算的,六个卡爪均匀60度分布,能保证每个方向的受力均匀,不会出现某一个卡爪受力过载断裂的情况,卡爪的突出高度一般控制在2到3毫米,过高会导致整体结构尺寸变大,占用不必要的安装空间,过低则会导致卡接深度不足,容易出现脱开的问题。

  从安装边界和外形尺寸来看,这类零件的整体外径一般是内六角对边尺寸的2.2到2.5倍,比如内孔对边10毫米的规格,整体外径控制在22到25毫米之间,这个尺寸比例既能保证卡爪有足够的卡接长度,又不会让零件外径过大影响周边其他零件的布置。安装的时候需要注意,配合的安装面上要提前加工出和卡爪对应的卡槽,卡槽的深度要比卡爪的突出高度大0.1毫米,避免卡爪被压死导致弹性失效,卡槽的宽度要比卡爪的宽度大0.15毫米左右,保证装配时卡爪能顺利滑入,同时不会有过大的周向间隙。零件的厚度一般根据受力大小选择,常规轻载工况下用1毫米厚的冷轧钢板冲压即可,重载工况可以选择1.5或者2毫米的不锈钢板材,表面做发黑或者镀锌处理,提升防锈能力,避免长期使用后出现锈蚀卡滞的问题。

  很多人在建模的时候容易忽略卡爪根部的圆角处理,实际生产中卡爪和主体环连接的位置必须做R0.3以上的圆角过渡,如果做成直角,冲压的时候这个位置会出现应力集中,受载的时候很容易从根部断裂,直接导致零件失效。另外内六角孔的棱角位置也要做微小的倒角,去除冲压产生的毛刺,避免装配的时候毛刺刮伤配合件的表面,影响装配精度。这类零件虽然尺寸小,但是在整个机构里的作用非常关键,一旦失效就可能导致整个轴系的松脱,甚至引发设备故障,所以设计的时候不能因为零件小就放松公差和结构细节的要求,每一个尺寸的设定都要结合实际的装配工况和受力情况来确定,不能凭空拍脑袋决定。
