带双耳铰接座的筒状连接支撑构件

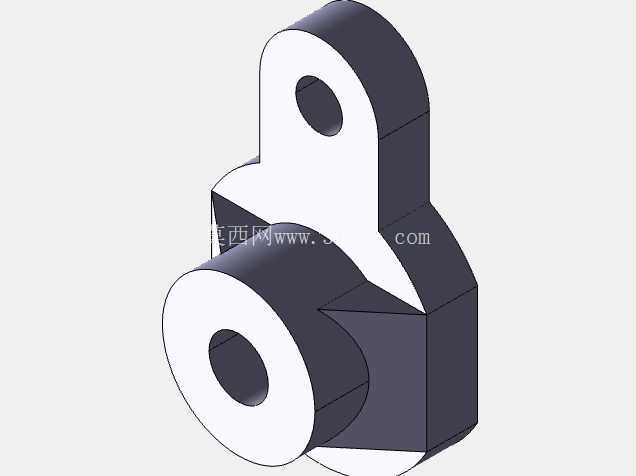

　　在中小型自动化输送线、轻工机械的连杆传动机构、小型工装夹具的定位铰接部位，这类带单耳铰接端的筒状支撑构件是十分常见的传力与定位零件，日常工况中主要承担铰接销轴的径向载荷传递、相邻连杆组件的转动支撑作用，同时依靠下部的方块安装基面实现与设备机架、安装板的刚性固定，避免铰接部位在反复交变载荷下出现偏移松脱。从结构功能拆分来看，下部的方块基座是整个零件的安装基准，底面为完整的精加工平面，安装时可直接贴合设备安装板的表面，通过侧面的紧固孔或者压块实现锁紧，基座的四个棱边做了小尺寸倒角处理，既可以消除加工毛刺避免安装时割伤操作人员，也能在装配时起到导向作用，快速对准安装位。

　　上部的单耳铰接板与下部的筒状轴套为一体化结构，铰接板上的通孔为销轴安装孔，孔的内壁加工精度直接决定了铰接转动的顺畅度与磨损寿命，设计时通常会根据配套销轴的公差选择H7或者H8的配合精度，孔口位置做了倒角，方便销轴压入时的导向，也能避免销轴端部的应力集中。筒状轴套的内孔是另一处关键配合面，主要用于穿装支撑轴或者定位芯轴，部分工况下这个内孔还会配套安装无油衬套或者滚动轴承，因此内孔的圆柱度、同轴度都有明确的形位公差要求，轴套的外圆与方块基座之间设置了三角形加强筋，这处结构是整个零件的强度核心，能够有效抵消铰接部位受载时对接位置的弯矩，避免长期使用后出现根部断裂的问题。

　　从建模逻辑来看，这类零件适合采用多特征组合的建模思路，先以下部方块的底面为草图基准面，绘制方块的截面轮廓拉伸得到安装基座，再以基座的上表面为基准，分别绘制筒状轴套的外圆、内孔轮廓进行拉伸切除，之后绘制上部单耳板的轮廓，注意耳板的圆弧中心要与铰接孔的中心完全重合，拉伸得到耳板结构后，在耳板与轴套、基座的衔接位置绘制加强筋的截面，通过筋特征生成加强结构，最后对所有锐边进行倒角、倒圆角处理，建模过程中要重点关注两个孔的中心距、轴套外圆与基座侧面的位置尺寸，这些尺寸直接决定了零件安装后与周边构件的运动间隙，一旦尺寸偏差过大，会出现运动干涉或者铰接卡滞的问题。

　　从安装边界来看，这类零件的下部方块安装面的长宽尺寸决定了所需的安装空间，通常安装板上需要预留至少比方块单边大5mm的操作空间，方便紧固螺栓的装拆，上部耳板的厚度要小于配套连杆叉口的内侧宽度，预留0.2-0.5mm的间隙避免转动时出现侧面摩擦，筒状轴套的轴向长度不能超出安装位置的周边构件间距，否则会在轴套装入轴承或者衬套后与周边零件发生剐蹭。在实际工况选型中，这类零件的材质通常根据载荷大小选择，轻载工况下可以采用铝合金材质做阳极氧化处理，降低整体重量，中等载荷工况下采用45号钢做调质处理，重载或者有耐磨要求的工况下可以采用40Cr材质做表面淬火，提升铰接孔与轴套内孔的表面硬度，延长磨损寿命。日常维护中，需要定期检查铰接孔与轴套内孔的磨损量，当间隙超出设计允许值时及时更换零件，避免因间隙过大导致整个传动机构出现运行抖动、定位精度下降的问题，同时要检查安装基面的紧固螺栓是否出现松脱，尤其是在有振动的工况下，需要配套防松垫圈或者螺纹胶进行锁紧，保障构件的固定可靠性。
