带超声波避障功能的四轮智能移动小车

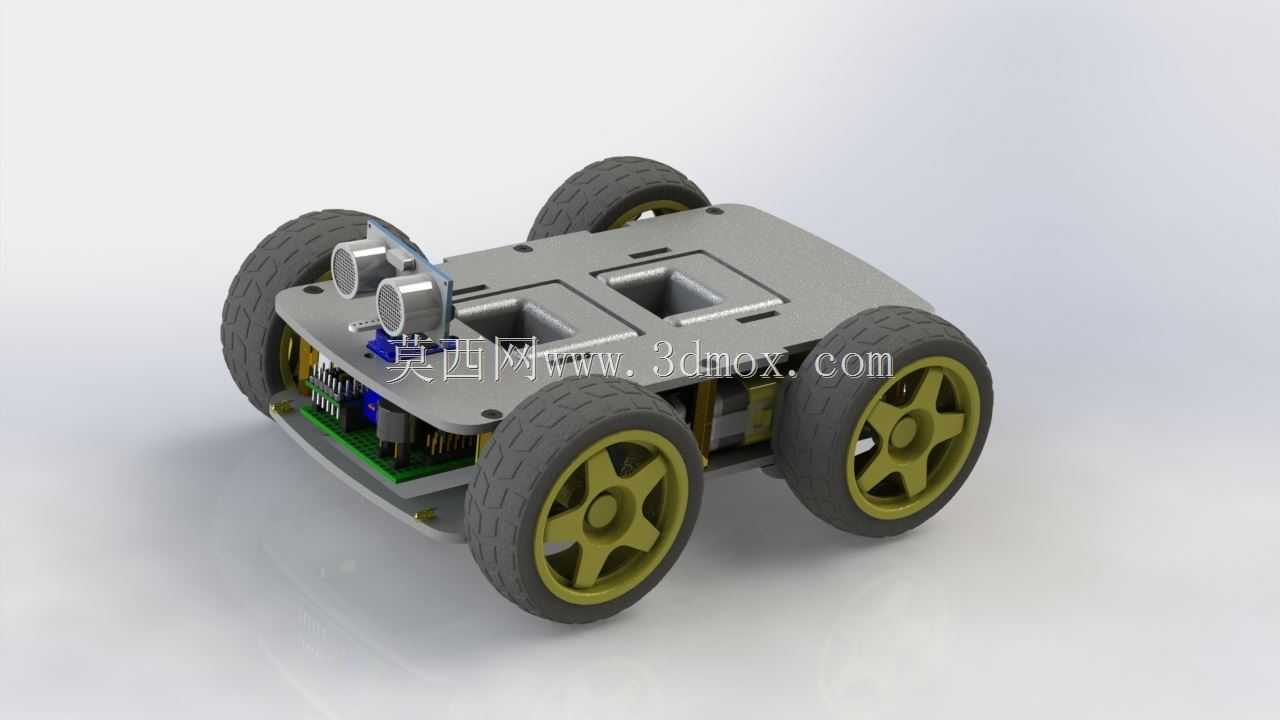

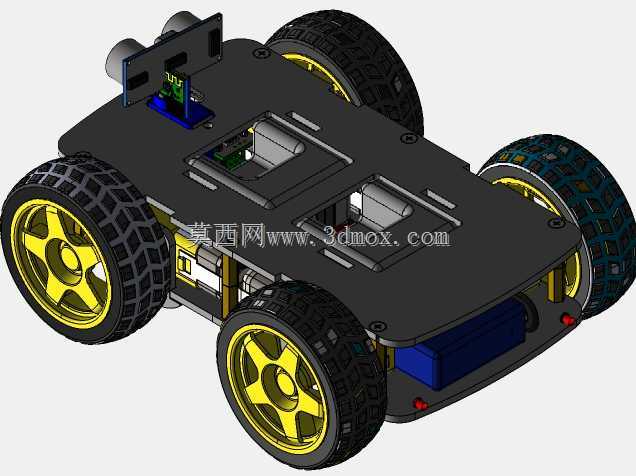

　　这款四轮驱动移动小车是面向创客教育、小型巡检场景开发的紧凑型移动载体，整体采用上下分层的板载式结构布局，上层为平整的安装基板，预留了多组方形安装槽位，可根据实际使用需求加装机械臂、传感器模组、负载载物台等扩展组件，基板边缘做了圆角钝化处理，避免装配调试过程中剐蹭操作人员或周边线缆。行走部分采用四轮独立布局，搭配直径65mm的橡胶纹理轮胎，轮毂为一体式注塑结构，轮组与底盘之间通过减速电机直接驱动，省去了额外的传动链路，既降低了底盘整体重量，也减少了传动环节的能量损耗，平整铺装路面下可实现稳定的直行、转向动作，转向时通过两侧轮组差速实现，无需额外设置转向舵机，大幅简化了底盘的机械结构，降低了后期维护的复杂度。

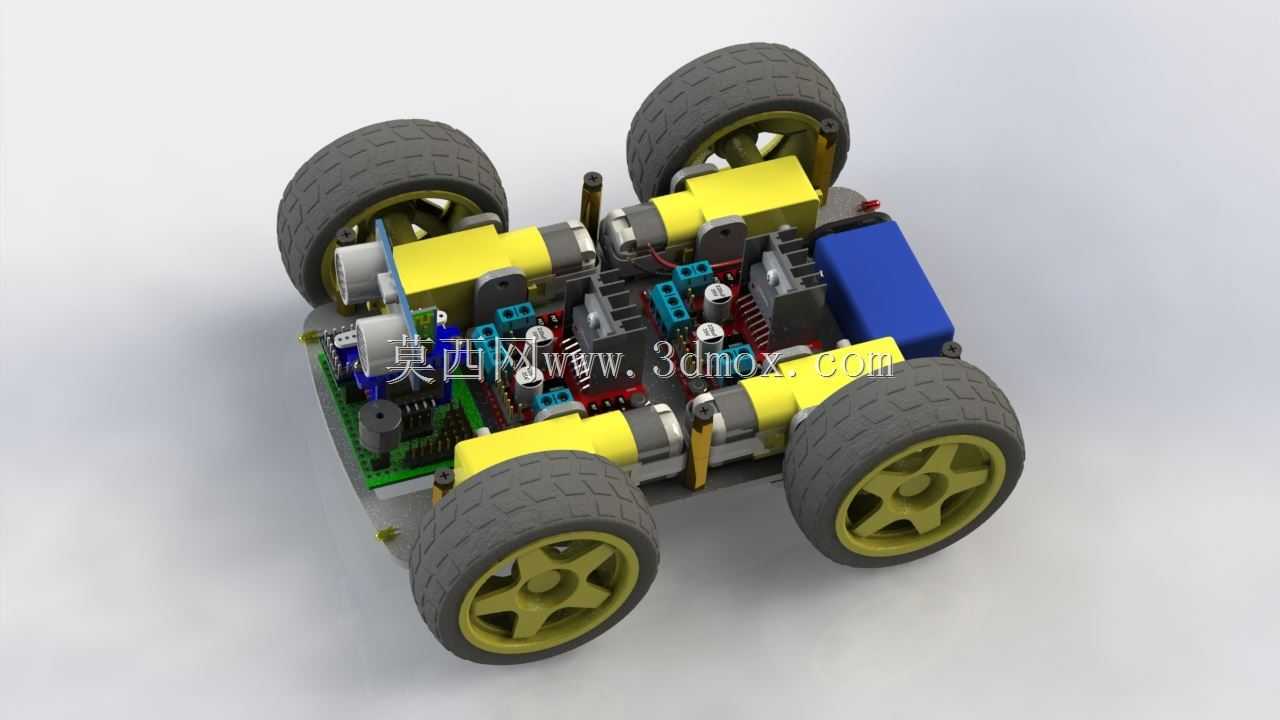

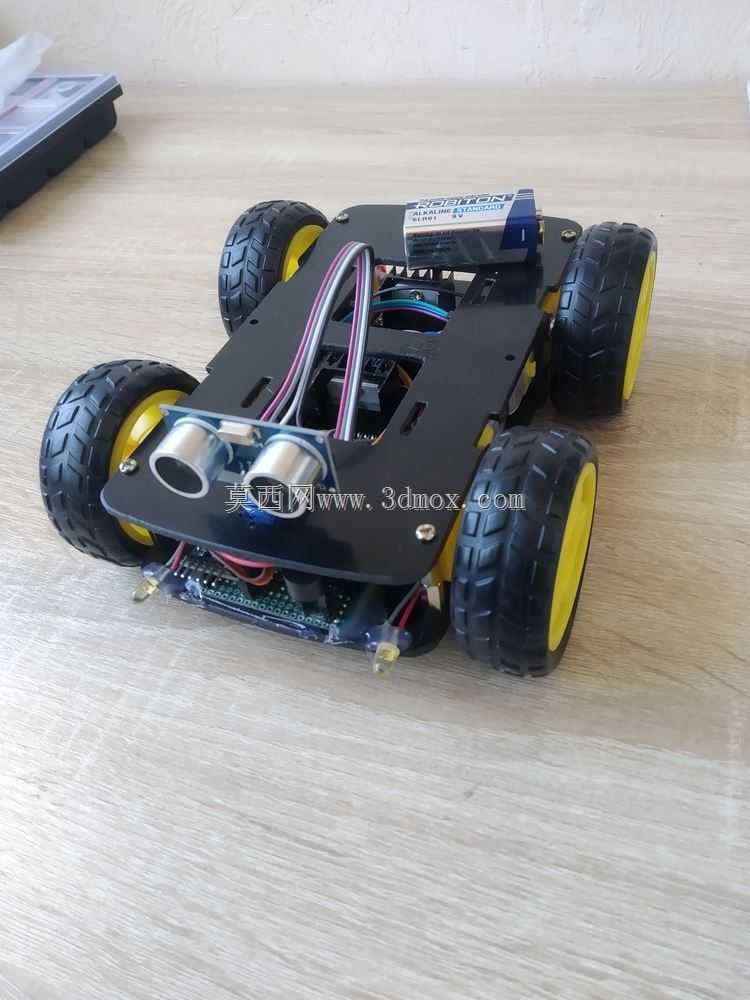

　　车头位置搭载的超声波传感器是这款小车的核心环境感知部件，采用倾斜向上的安装角度，可有效检测前方10cm到3m范围内的障碍物，传感器安装座预留了角度调节余量，可根据实际使用场景调整探测俯仰角，避免地面凸起或低矮障碍漏检。底盘下层为电路安装区，主控板、电机驱动板、蓝牙模块、电池座均采用螺接固定方式安装在下层基板上，各模块之间通过排针与杜邦线连接，接线区域预留了充足的走线空间，电池采用9V叠层电池供电，电池夹设置在底盘尾部，更换电池时无需拆解上层安装板，日常维护十分便捷。

　　从实际应用场景来看，这款小车既可以作为高校嵌入式、机器人相关专业的教学实训载体，学生可基于现有硬件框架完成循迹、避障、蓝牙遥控、WiFi图传等功能的二次开发，也可经过简单改装后用于室内机房、小型仓储区域的定时巡检，搭载温湿度、烟雾传感器后可完成固定路线的环境参数采集工作。设计过程中充分考虑了创客群体的加工装配难度，所有结构件均采用平板式设计，可通过激光切割亚克力板或铝板快速加工成型，无需复杂的曲面加工工序，普通创客空间的常规加工设备即可完成全部结构件的制作。

　　安装边界方面，整车长宽尺寸控制在150mm*120mm范围内，整体高度不超过80mm，可顺利通过常规室内100mm高度的空间间隙，轮距设置为105mm，轴距为90mm，行驶过程中重心偏低，即使在15度以内的倾斜路面行驶也不会出现侧翻问题。上层安装基板的方形槽位为标准20mm间距的安装孔位，可兼容市面上主流的开源硬件固定支架，加装扩展模块时无需重新打孔，直接利用现有槽位即可完成固定。电机驱动模块采用L298N方案，可同时驱动四路直流减速电机，每路电机的输出电流可满足常规小型直流电机的动力需求，即使小车搭载200g以内的额外负载，也能保持稳定的行驶速度。蓝牙模块采用插针式安装在主控板预留的扩展接口上，有效通讯距离可达10m，可通过手机端APP完成小车的运动控制，无需额外搭建复杂的遥控链路。伺服舵机安装位预留了通用的舵机固定孔，可根据需求加装云台摄像头或机械爪等执行部件，拓展小车的作业能力。整车的电路接线均做了分层梳理，动力线与信号线分开排布，避免电机运转时的电磁干扰影响传感器与通讯模块的正常工作，电池供电回路设置了独立的电源开关，开关位置设置在底盘侧方，操作时无需翻转车体即可完成电源通断操作。
