CSWA认证练习用压电式异形结构件

　　该结构件为CSWA技能考核配套的练习类压电承载构件，主要应用于小型机电设备的压电触发模块安装场景，可作为低压触发回路的承载基体，适配小型自动化检测设备、便携电子检测装置的触发端装配需求，在实际设备运行中承担压电元件定位、触发动作传导、相邻构件连接的多重作用。从结构功能来看，构件上部设置的同轴通孔为铰接安装位，可配合销轴完成与设备固定机架的铰接连接，铰接位周边做了加厚凸台处理，能够分散销轴传递的交变载荷，避免长期摆动过程中孔位出现应力开裂问题。

　　构件主体的弧形轮廓并非装饰性设计，而是匹配压电元件的形变行程做的让位结构，当触发端受到外力作用时，构件绕上部铰接点摆动，中部的圆形通孔为压电元件的触发端预留了按压行程，避免构件摆动过程中与压电元件本体发生刚性剐蹭，保障触发动作的顺畅性。前端的分叉式卡槽结构为功能对接位，可直接卡接设备的触发拨杆，卡槽内侧做了圆弧过渡处理，能够减少拨杆摆动过程中的接触磨损，同时卡槽的开口尺寸经过公差匹配，可在无额外紧固件的情况下实现与拨杆的预固定，降低装配环节的零件数量。

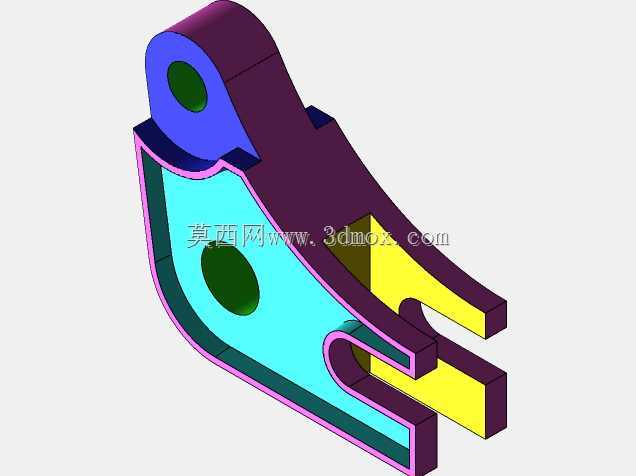

　　从设计思路层面，该构件采用等壁厚与局部加厚结合的结构形式，主体承载区域壁厚保持一致，在铰接位、卡槽受力侧做了局部加厚，既控制了构件整体重量，又保障了受力集中区域的结构强度，所有棱边均做了小圆角过渡处理，一方面消除加工过程中的应力集中点，另一方面避免装配过程中锐边划伤操作人员或相邻线缆。构件外轮廓的粉色边线为装配密封位，可适配薄型密封胶条的安装，在有防尘防滴要求的应用场景中，能够配合设备外壳形成密闭腔体，保护内部压电元件不受粉尘、水汽侵蚀。

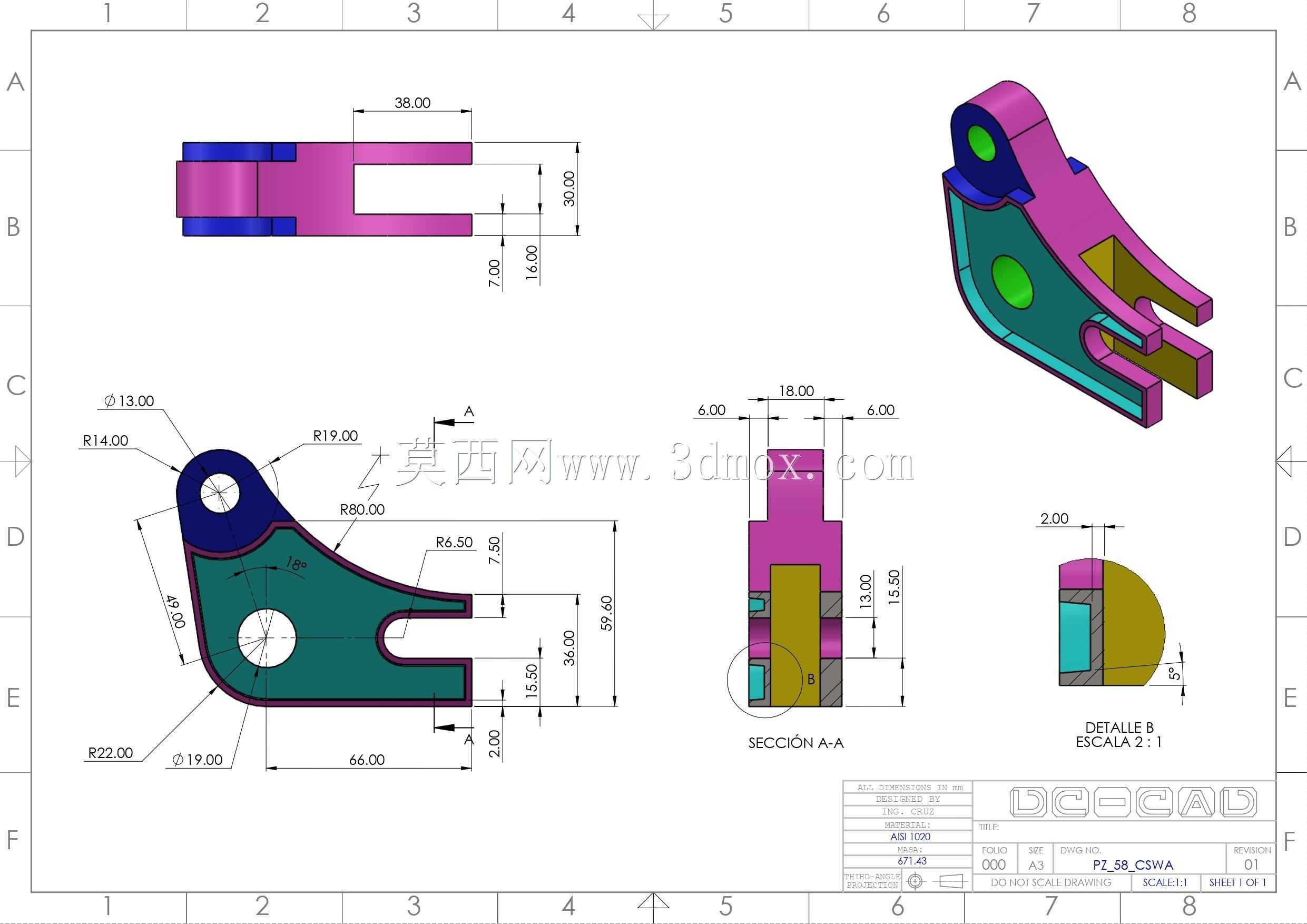

　　从安装边界来看，上部铰接孔的中心到构件最下端的垂直距离为核心安装尺寸，决定了构件摆动的最大行程，前端卡槽的开口宽度与铰接孔的中心距为对接尺寸，直接决定了其能否与对应规格的拨杆完成装配，构件整体的最大宽度控制在小型机电设备的安装腔尺寸范围内，不需要对原有设备腔体做额外改造即可完成替换安装。在实际建模过程中，该构件的绘制逻辑完全贴合CSWA考核的技能点要求，先通过草图绘制主体轮廓，再经过拉伸、切除、圆角等基础特征完成主体构建，分叉卡槽部分采用拉伸凸台与拉伸切除结合的方式成型，所有孔位均采用完全定义的草图尺寸约束，能够帮助练习者掌握草图约束、特征顺序规划、工程图尺寸标注的核心技能。在实际应用中，该类构件不需要承受大载荷，因此材料选型多采用工程塑料或轻质铝合金，既满足结构强度要求，又能降低构件自身重量对触发灵敏度的影响，铰接孔内可镶嵌铜套提升耐磨性能，延长构件的使用寿命。构件表面的不同颜色分区对应不同的功能面，蓝色区域为铰接安装贴合面，青色区域为压电元件让位面，黄色区域为拨杆卡接受力面，紫色区域为主体承载结构，在装配过程中可通过颜色快速区分功能区域，降低装配出错概率。
