光电测试用太阳光模拟发生装置结构

　　这套太阳光模拟发生装置，核心服务于光电材料性能测试、光伏器件I-V特性标定这类实验室场景，在高校材料实验室、光伏企业研发测试线中，是替代自然太阳光完成可控光照实验的核心设备，能规避自然光照强度波动、光谱偏移、天气影响等不可控因素，给光电二极管、新型光伏材料测试提供稳定可复现的标准光照环境。

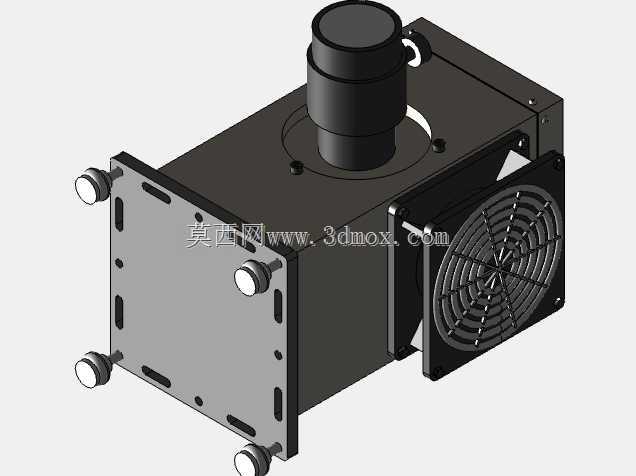

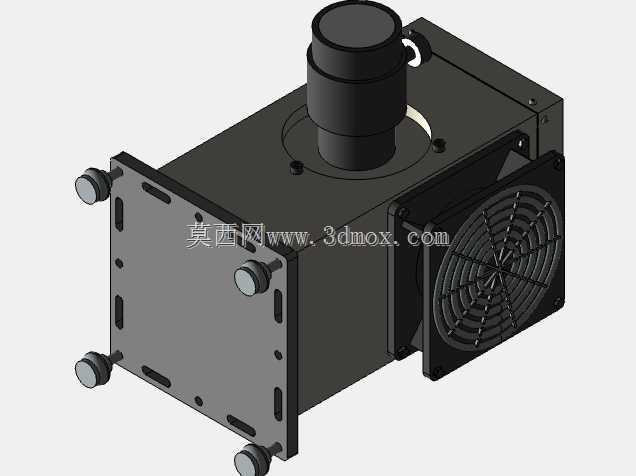

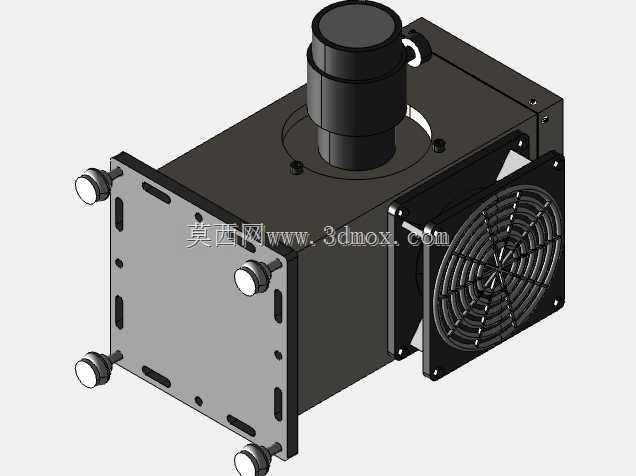

　　从结构设计逻辑来看，整套装置采用分体集成式布局，核心发光模组内置在封闭的金属壳体内，避免杂光溢出影响测试精度，壳体一侧集成轴流散热风扇，针对高功率光源工作时的持续发热做强制风冷散热，风扇采用标准方形安装法兰，通过四颗螺钉直接固定在壳体侧端的安装孔位上，风扇防护网一体成型，既能避免异物进入风道影响扇叶运转，也能防止实验操作时误触转动部件造成安全隐患。装置正面的安装面板采用加厚金属板材加工，面板上预留多组腰型调节孔，配合四个可调式支撑旋钮，既可以完成装置在测试台架上的水平度微调，也能通过腰型孔调整装置与被测样品台的相对安装位置，适配不同尺寸的测试工装、不同焦距的光路校准需求，支撑旋钮端部采用防滑绝缘材质，调节时无需额外工具，手动旋转即可完成锁紧固定，适配实验室频繁调整测试位的使用需求。

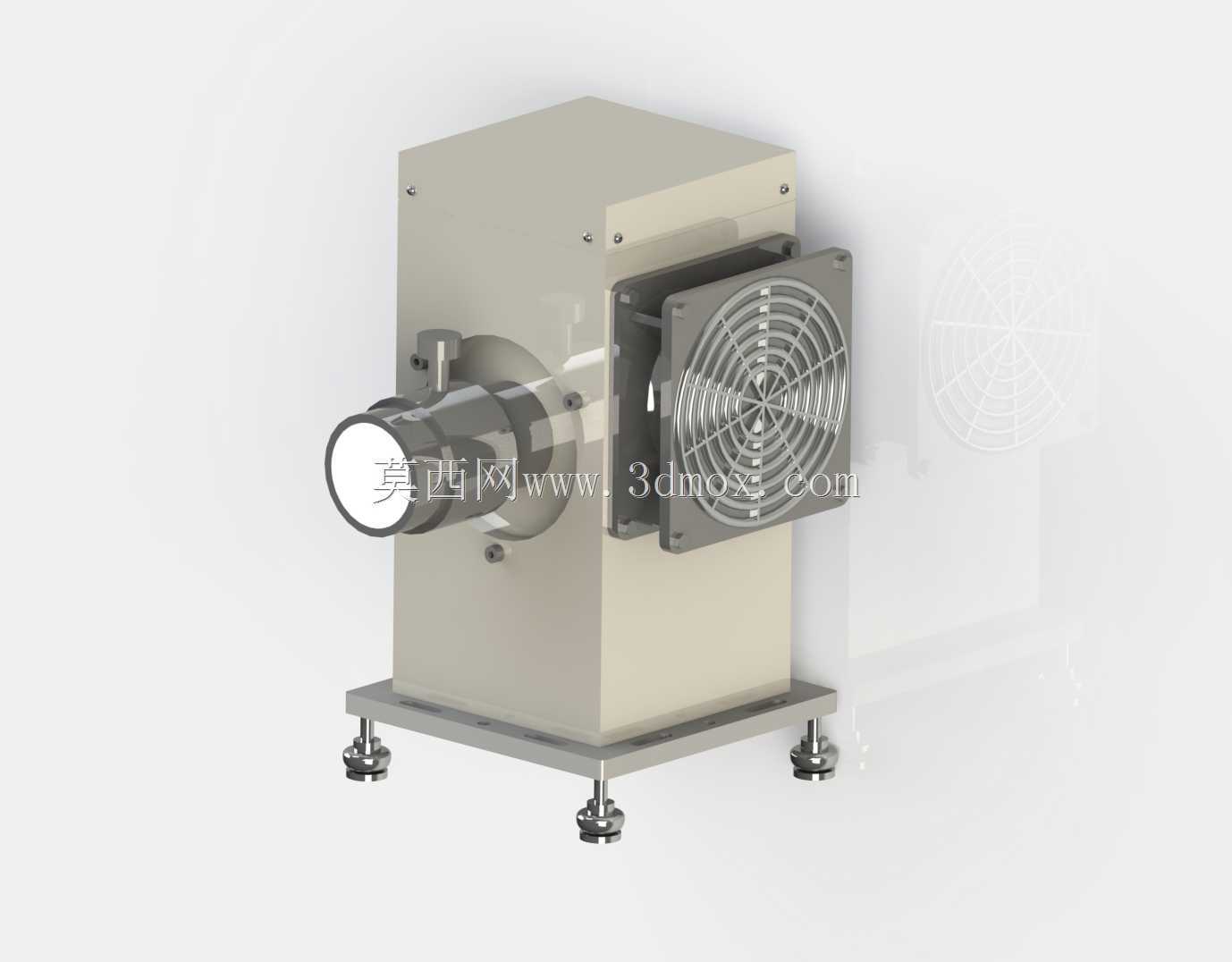

　　装置顶部突出的圆柱形结构是光路输出校准端，内部集成匀光结构与光谱修正滤片安装位，能够将光源发出的光线整合成均匀度符合测试标准的平行光斑，输出端的接口采用标准尺寸设计，可直接对接积分球、光强探头等常规测试配件，无需额外设计转接结构。壳体上的所有连接螺钉均采用内六角标准件，装配时可保证壳体接缝平整，内部的光源驱动电路、整流变压模块都做了独立仓室分隔，避免强电部分与光路部分互相干扰，也能减少电路发热对光路稳定性的影响。

　　从安装边界来看，整套装置的外形尺寸适配常规实验室光学平台的安装孔距，底部可直接通过压板固定在标准光学平台上，也可直接放置在水平实验台面上使用，侧面散热风扇的出风方向预留了不小于100mm的散热空间要求，避免风道堵塞造成光源过热衰减；顶部光路输出端的轴线与安装面板保持垂直，安装时可通过面板上的基准边快速完成光路对准，减少测试前的校准耗时。装置侧面预留了电源输入与控制信号接口，可外接光强反馈模块，根据测试需求自动调整输出光功率，实现不同太阳常数下的光照环境模拟，满足从弱光特性测试到强光老化测试的多场景实验需求。

　　在结构细节处理上，壳体所有外露边缘都做了倒角去毛刺处理，避免实验操作时划伤，内部的走线全部采用走线槽固定，远离发热源，延长线缆使用寿命；散热风道采用直吹式设计，风路直接覆盖光源模组与变压模块的核心发热区域，散热效率更高，相比侧出风结构能降低30%左右的风道风阻，在相同风扇转速下能获得更好的散热效果，保证光源长时间工作时的输出稳定性，减少光强漂移对测试结果的影响。面板上的腰型孔长度覆盖±15mm的调节范围，足够覆盖常规测试中光路微调的行程需求，无需整体挪动装置即可完成光斑位置校准，适配不同尺寸的被测样品固定工装。
