双出尾段摩托车排气消声器三维设计

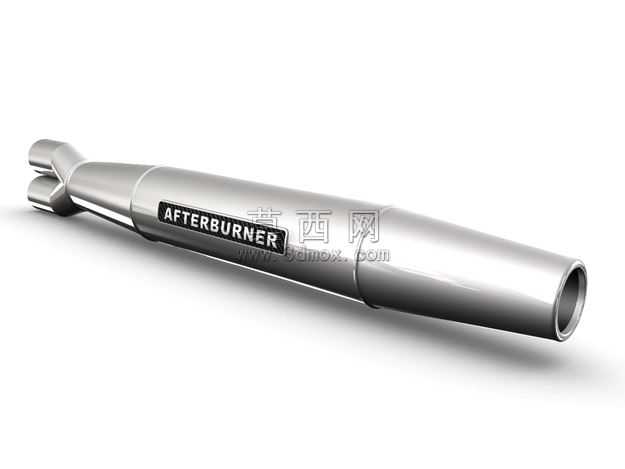

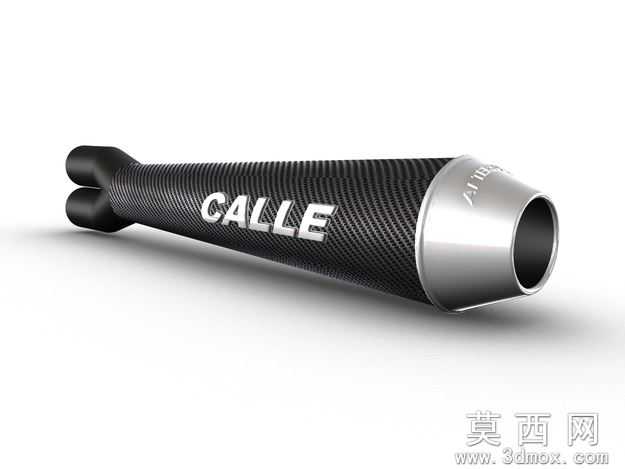

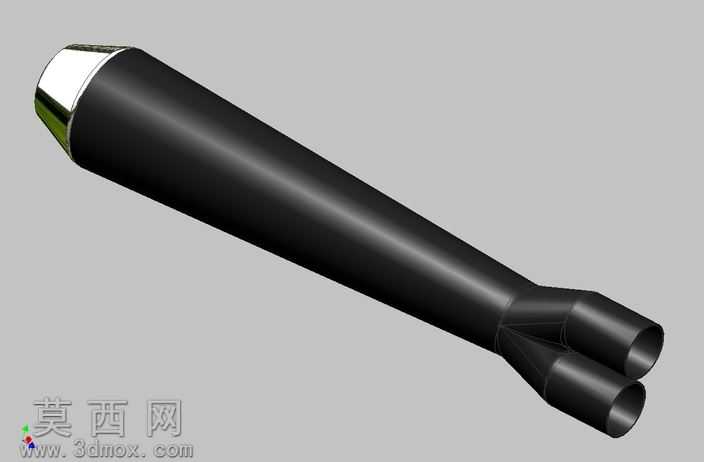

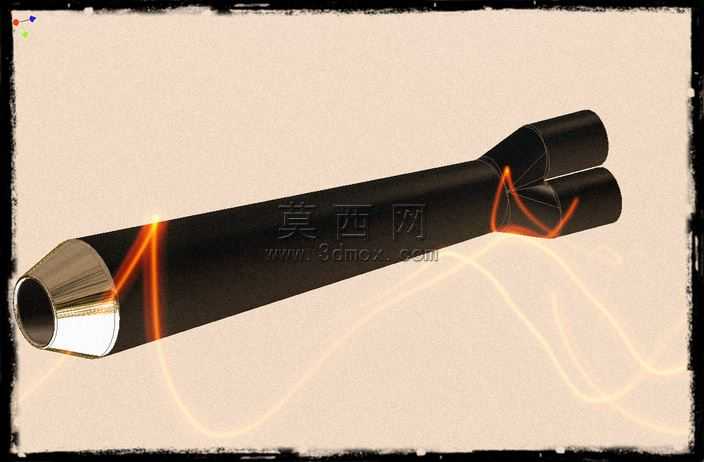

本作品为摩托车双出尾段消声器的三维建模设计，建模阶段依托Autodesk Inventor完成全参数化结构搭建，首先基于摩托车排气系统的安装匹配尺寸确定整体轮廓基准，以回转特征构建主体筒身的基础曲面，通过多段放样命令实现筒身从进气端到双出尾端的平滑过渡，避免结构出现突兀折角影响排气气流走向。进气端采用多层嵌套的环形结构设计，预留与摩托车前段排气管道对接的安装位，通过拉伸切除特征加工出密封卡槽结构，保证装配后的气密性；尾端的双出排气口采用对称式分叉结构，通过曲面缝合、加厚命令生成等壁厚的筒壁结构，分叉位置做圆弧过渡处理，减少排气气流在腔体内的紊流产生。材质与渲染阶段，主体筒身赋予哑光黑色耐高温涂层材质，调整材质的粗糙度参数至0.85，还原高温金属喷涂后的磨砂质感；进气端与尾端出气口的金属装饰环赋予抛光镀铬材质，设置合适的反射率与环境贴图参数，模拟电镀金属的高亮镜面反光效果，通过场景布光突出金属件与哑光筒身的材质对比，让渲染效果更贴近真实改装排气的视觉质感。结构设计上，消声器内部预留了消音腔的装配空间，筒身外壁做了等壁厚处理保证结构强度的同时控制整体重量，双出尾管的角度经过反复调整，既保证外观的运动改装风格，也避免排气角度过低容易卷带路面杂物、角度过高直吹后方驾乘人员的问题。整体建模过程严格遵循机械设计的尺寸规范，所有特征参数均可编辑调整，可直接用于后续的结构仿真、3D打印验证或者改装配件的开模生产参考，模型的曲面连续性达到G2级别，没有破面、重叠面等建模缺陷，不同格式的导出文件可适配多款三维设计软件打开使用。
