箱盒类产品自动封箱打码包装输送产线

　　这套产线三维模型还原了箱装类成品后段包装全流程的设备排布与结构细节，可直接用于中小规格纸箱包装工序的方案论证、结构参考与建模素材。从实际应用场景来看，这类产线多部署在成品仓储前的最后一道工序段，适配电子元器件、小型家电、食品箱装货品等规整硬质箱体的后道包装作业，替代传统人工封箱、缠膜、打码、转运的分散作业模式，单条线可衔接前段装配产线的出料端，实现成品从下线到可入库状态的全流程无人化流转。

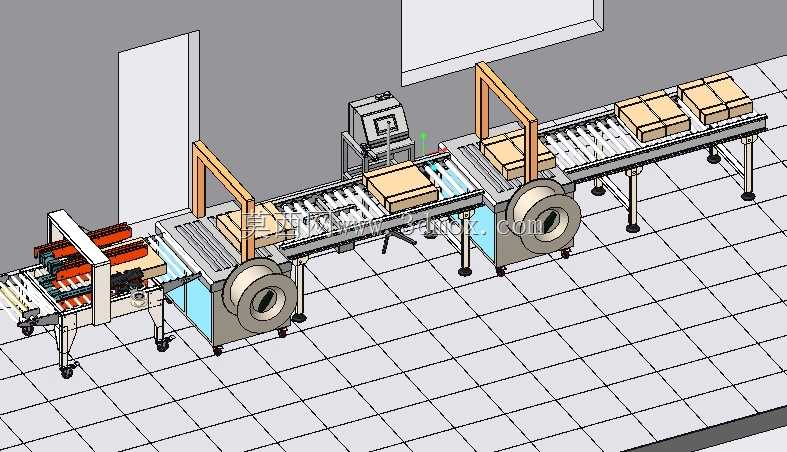

　　从设备组成来看，整线沿物料行进方向依次排布进料接驳段、自动封边机构、动力滚筒输送段、自动打包单元、喷码工位、90度旋转转向输送段，各单元之间通过可调支脚的机架实现高度统一，支脚预留±50mm的高度调节余量，可适配不同车间地面的平整度偏差，安装时无需额外做大规模地面找平，仅需通过膨胀螺栓固定支脚底盘即可完成定位。进料段采用带侧向导轮的皮带输送结构，导轮间距可通过手轮调节，适配宽度200mm-500mm、高度150mm-400mm的标准纸箱，当纸箱从前段产线流入时，侧向导轮可自动纠正纸箱的偏斜角度，保证箱体以端正姿态进入封边工位，避免封箱胶带偏移、褶皱的问题。

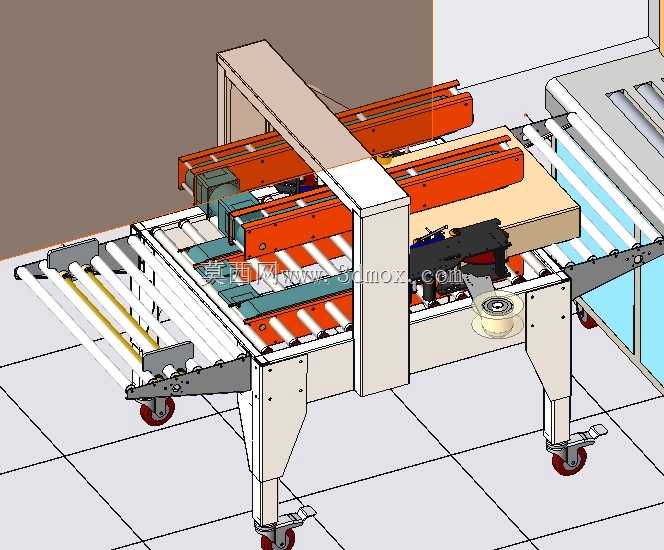

　　封边机单元采用上下双胶带封合结构，上封头可通过直线导轨调节高度，适配不同高度的箱体封箱需求，胶带卷轴位置预留快换结构，更换胶带时无需工具即可完成卷轴拆装，日常运维效率较高；封边工位两侧设置夹持皮带，夹持力度可通过调压阀调节，既保证箱体行进过程中不发生偏移，又不会因夹持力过大压损箱体内部货品。封边完成后的箱体通过无动力过渡滚筒进入动力滚筒输送段，该段滚筒采用包胶处理，增大与纸箱底面的摩擦力，输送速度可在0-20m/min范围内调节，可根据前后工位的节拍差灵活调整输送速度，实现整线节拍匹配。

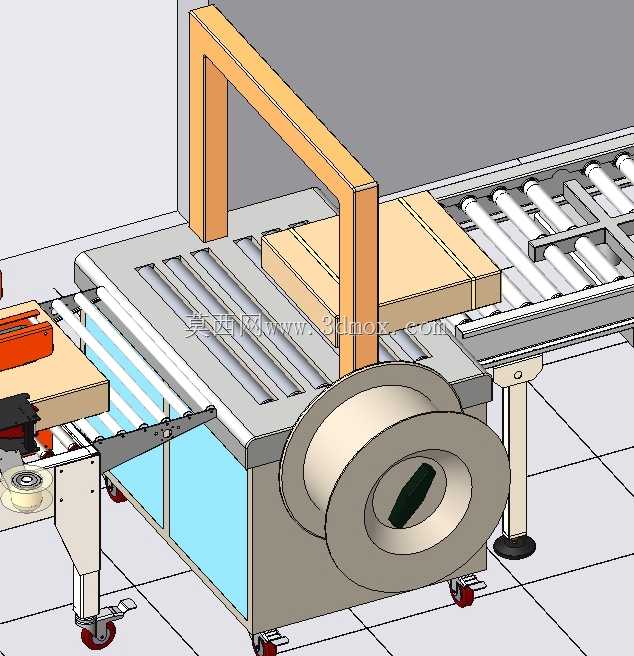

　　自动打包单元采用穿剑式打包结构，可自动完成PP带的送带、拉紧、热熔、切带工序，打包道次可通过参数设置选择单道、双道或十字交叉打包，适配不同重量箱体的捆扎需求，对于重量较轻的箱体可设置单道打包减少耗材消耗，对于重量超过20kg的重箱可设置双道十字打包保证运输过程中箱体不散包。打包工位设置定位阻挡机构，当箱体到达打包位置时，阻挡气缸伸出定位箱体，打包完成后阻挡气缸缩回，箱体流入下一工位，定位精度可控制在±5mm以内，保证打包带位置整齐统一。

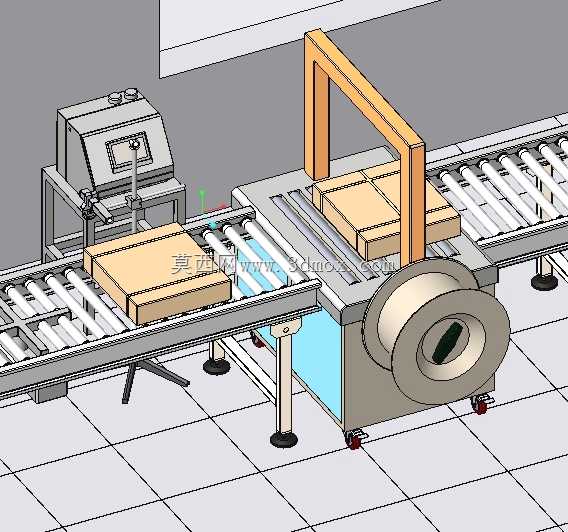

　　喷码工位安装在打包单元后的输送段侧方，喷头安装支架采用三轴可调结构，可根据箱体尺寸、喷码位置要求调整喷头的高度、前后距离与倾斜角度，可喷印生产日期、批次号、溯源二维码等信息，喷码位置偏差不超过±2mm，满足产品标识的规范要求。喷码后的箱体进入90度旋转输送段，该段采用顶升旋转结构，当箱体到达旋转位后，顶升气缸将箱体顶离滚筒面，旋转电机带动转盘旋转90度后下降，将箱体放回输送线，实现箱体的转向输送，可衔接垂直方向的后续输送线或码垛工位，适配车间不同的布局走向，减少产线占用的车间横向空间。

　　整线所有单元的机架均采用工业铝型材搭配钣金护罩搭建，护罩预留检修门与观察窗，日常运维时可打开检修门接触内部传动结构，观察窗采用透明亚克力材质，可实时观察设备运行状态，避免安全隐患。各单元之间的电控线路通过机架内部的线槽排布，走线整齐，预留快插接头，拆装运输时可快速拆分各单元，到现场后仅需对接接头即可完成接线，减少现场安装调试的周期。从安装边界来看，整线总长度约12m，宽度约1.8m，高度最高处约2.2m，安装时需在设备周边预留至少800mm的检修通道，地面承重要求不小于500kg/㎡，常规工业车间地面均可满足安装要求。

　　从设计思路上，这套产线采用模块化设计，每个功能单元均可独立运行，也可根据实际生产需求增减单元，比如不需要喷码工序的场景可直接拆除喷码工位，将前后输送段对接即可使用；对于需要增加称重、扫码工位的场景，也可在输送段预留的安装位直接加装对应模块，无需对整体结构做大的改动，适配性较强。各单元的传动结构均采用标准件搭建，电机、滚筒、气缸、轴承等零部件均选用通用工业标准件，后期运维更换配件时无需定制，可直接从市场采购对应规格的配件，降低运维成本与停机等待时间。
