家具自动化包装输送生产线三维结构

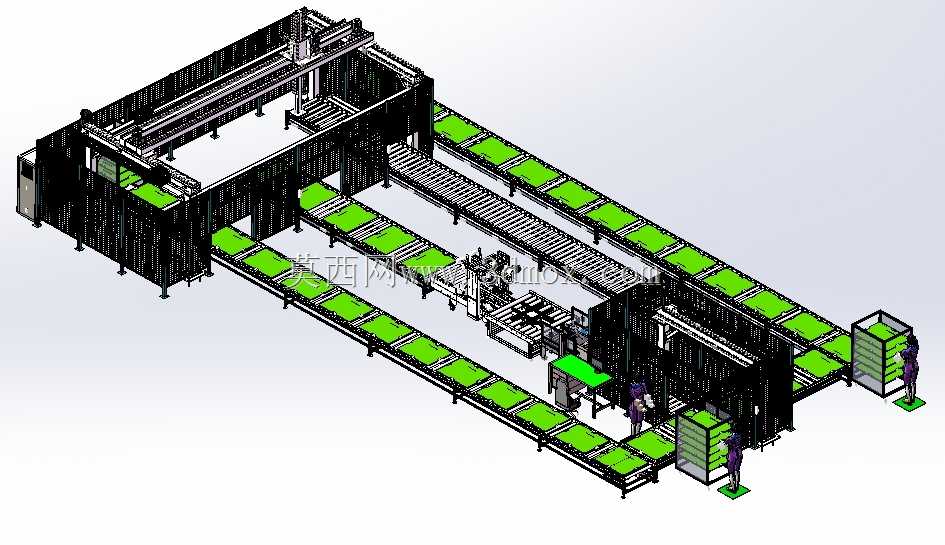

　　这套产线主要面向板式家具、定制柜体部件的成品包装工序场景，适配家具生产末端从待包装工件上料至成品下线的全流程作业需求，可对接前端家具组装、质检工位的出料节拍，替代传统人工搬运、对位包装的低效作业模式，解决大尺寸家具部件人工转运难度大、包装对位精度差、工序间流转等待时间长的实际生产痛点。产线整体采用长条形布局设计，主体输送段采用动力滚筒线结构，滚筒间距根据常见家具板材的最小支撑尺寸设置，避免小尺寸部件输送过程中卡滞、掉落，滚筒表面做镀锌防锈处理，适配车间多粉尘、偶尔有包装胶渍滴落的作业环境，输送段两侧预留了传感器安装位与护板安装孔位，可根据实际生产需求加装工件到位检测光电、防掉落侧护板等附属结构。

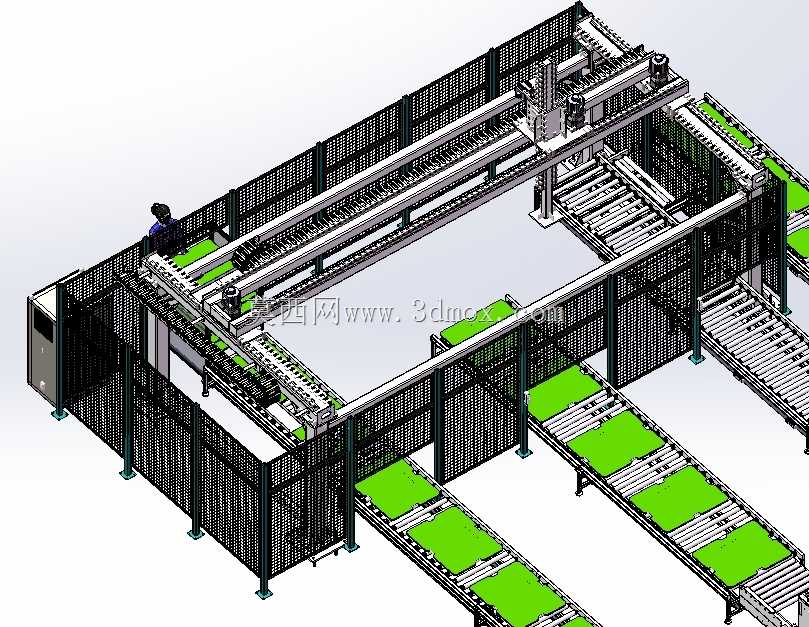

　　产线配置的双龙门上料机构横跨主输送线与侧边待料工位，龙门架采用铝型材与钢板焊接组合的框架结构，X轴方向采用齿轮齿条传动搭配线性导轨导向，Z轴方向配备可调节间距的真空吸盘组，吸盘数量与排布可根据待包装家具部件的尺寸、重量灵活调整，可实现将侧边待料区的包装纸箱、缓冲辅料精准抓取放置到主输送线的待包装工位，也可完成包装完成后成品的移栽转运动作，龙门的运行速度可根据产线节拍在0.2-1m/s范围内调整，端部设置硬限位与缓冲块，避免超程运行造成结构碰撞。

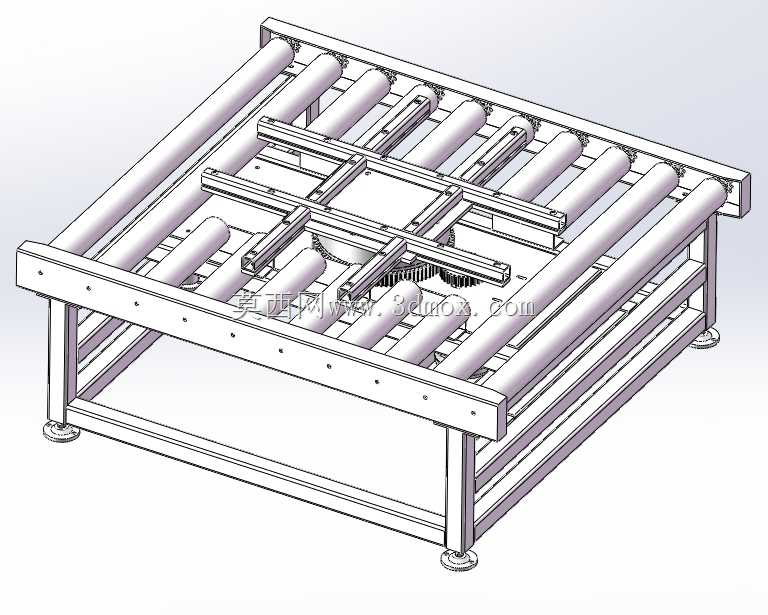

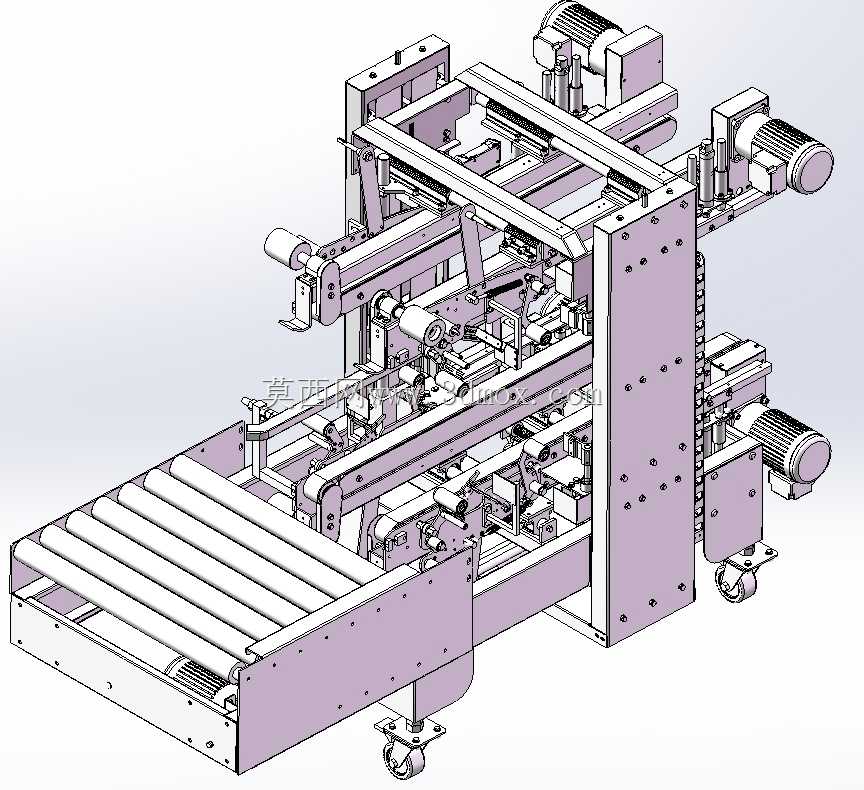

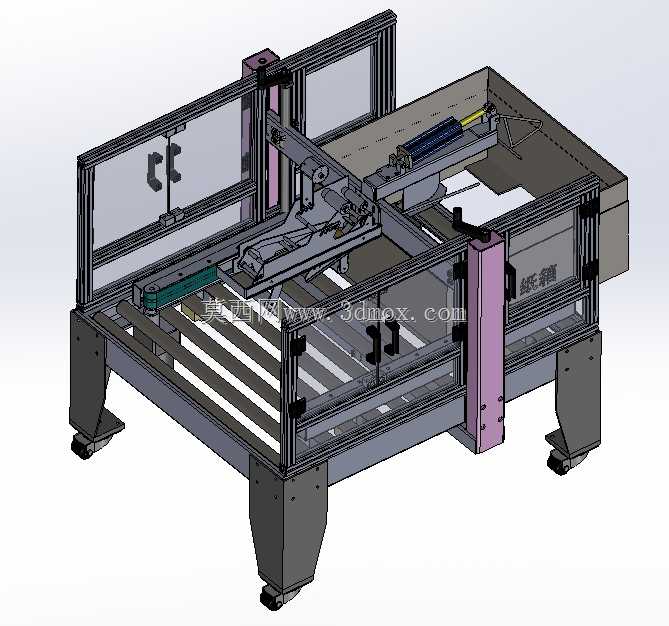

　　在滚筒输送线的中段设置包装作业工位，工位旁预留了人工辅助操作的站立空间与辅料放置台，可兼容自动套袋、人工辅助封箱等不同包装工艺需求，工位处的滚筒段设置可升降阻挡机构，当工件到达包装工位时阻挡机构升起定位，保证包装作业时工件位置固定，包装工序完成后阻挡机构下降，工件随滚筒线继续向下一工位流转。输送线末端设置旋转出料机构，可将包装完成的成品根据后续码垛、仓储的需求旋转90度后输出，适配不同方向的出料接驳需求，旋转机构采用伺服电机驱动凸轮分割器实现角度定位，定位精度可控制在±0.5度范围内，避免出料角度偏差影响后续码垛作业。

　　产线整体的安装边界需要考虑车间地面的水平度要求，框架支脚配备可调节脚杯，可在地面水平度偏差10mm范围内完成调平，支脚底部预留膨胀螺栓安装孔，可根据设备运行的稳定性需求选择是否与地面做固定连接，产线两侧预留不小于800mm的维护通道，方便后期对传动部件、检测元件做日常检修与更换。整套结构在设计时充分考虑了家具行业工件尺寸跨度大、重量差异大的特点，所有与工件接触的部位均采用软质包覆处理，避免输送、移栽过程中刮花家具表面的漆面或装饰层，传动部位全部设置安全防护罩壳，外露运动部件的安全距离符合机械安全设计规范，可直接对接工厂的MES系统实现生产数据的实时采集与节拍管控，适配中小批量多品种的家具柔性生产需求。
