全自动L型封切热收缩包装设备结构

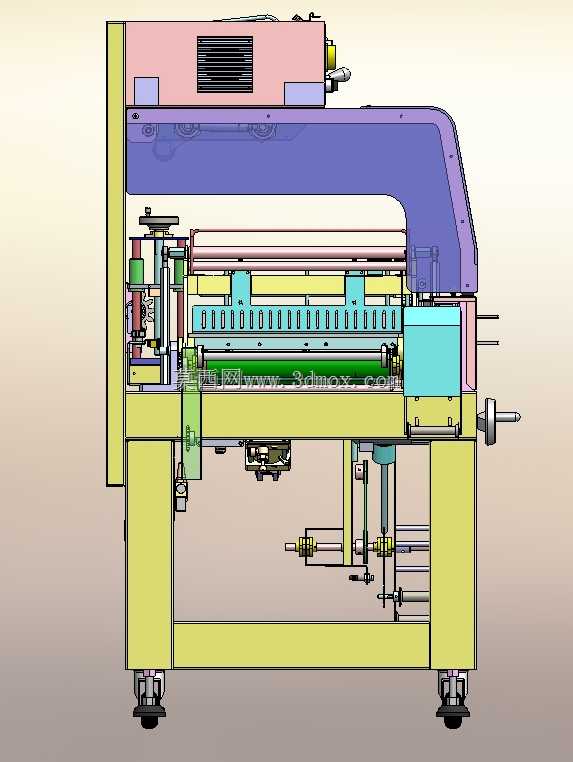

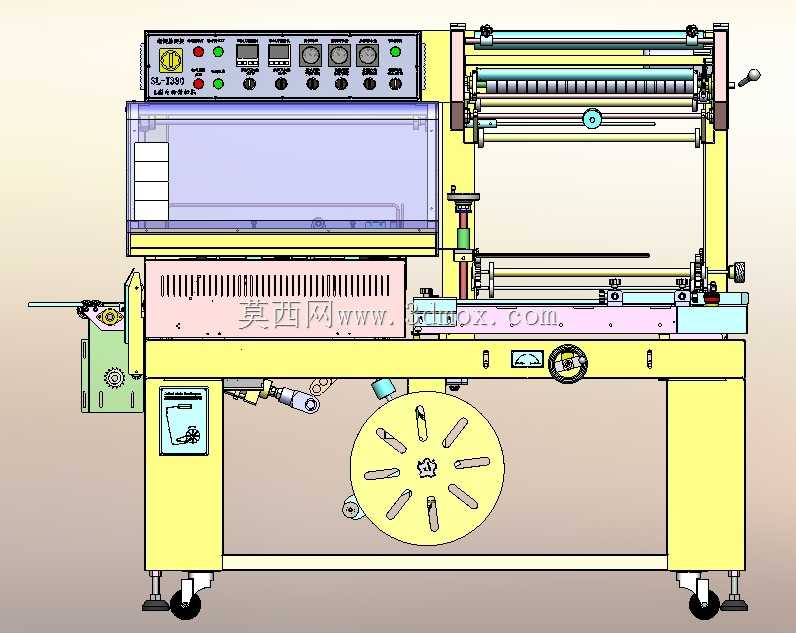

　　做包装线结构设计快十二年，经手的封切类设备少说也有三十多套，这套L型封切结构的完成度在量产机型里属于第一梯队，先从安装边界说，整机组装完成后占地长度约2.4米、宽度0.9米、整机高度1.55米，底部配置可调脚杯与万向脚轮组合，安装时不需要预埋地脚螺栓，地面平整度误差在每米5毫米以内即可调平，进料端对接上游生产线的高度适配区间在750毫米到850毫米，出料端可直接对接热收缩炉的进料口，不需要额外做过渡输送架的转接，能减少整线的拼接误差点。

　　实际应用场景覆盖很广，从3C电子的彩盒外塑封、日化用品的组合装裹包、食品纸盒的防尘塑封到小型五金配件的防潮包装都能适配，核心用途就是完成POF、PVC等热收缩膜的自动送膜、套膜、封切动作，替代人工套袋、切膜的重复工序，单工位稳定运行速度能到每分钟25到35件，适配的产品尺寸范围是长度100-450毫米、宽度80-350毫米、高度20-120毫米，基本覆盖了市面上七成以上中小规格盒装产品的塑封需求。

　　功能特性上，这套结构做了几个很实用的设计点：首先是封切刀的恒温控制结构，刀体采用铝合金内嵌加热管的结构，表面喷涂特氟龙防粘涂层，温度控制精度在正负5摄氏度以内，封切时不会出现粘膜、拉丝、封边起皱的问题，刀架的驱动采用偏心连杆机构，相比气缸直驱的结构，封切动作的行程一致性更好，长期运行不会因为气缸行程漂移出现切不断膜或者封边错位的问题；然后是送膜机构，采用双膜卷放料架搭配阻尼张力控制，膜卷更换时不需要穿膜调试，拉膜辊采用硅胶包覆的主动辊，送膜长度由伺服电机精准控制，针对不同尺寸的产品可以自动匹配送膜长度，不会出现膜料浪费或者套膜长度不足的问题；输送部分采用链板式输送结构，表面铺有耐高温硅胶垫，输送速度可在0到20米每分钟范围内无级调节，进料端配置光电检测传感器，能自动识别来料长度，触发封切动作，不需要人工设置产品参数，换产时只需要调整封切刀的高度与侧边挡料杆的位置，单人次换产时间不超过10分钟。

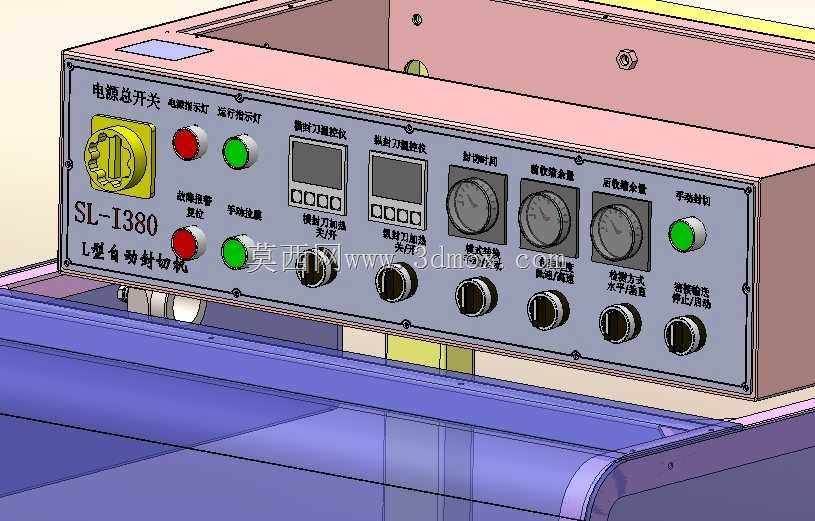

　　设计思路上，这套结构优先考虑了量产设备的易维护性：所有的传动辊都采用外置式轴承座安装，轴承损坏时不需要拆解整个机架就能完成更换；电气控制箱布置在设备上部的操作侧，所有接线都采用端子排快插结构，排查故障时不需要拆大量的走线槽；下部的膜卷安装位预留了足够的操作空间，更换膜卷时操作人员不需要弯腰探身到设备内部，站在设备侧方就能完成操作；安全防护上，封切刀的运动区域配置了透明亚克力防护罩，防护罩打开时设备会自动触发安全停机，避免操作人员误触高温刀体，设备两侧都设置了急停按钮，出现异常时能第一时间切断动力输出。

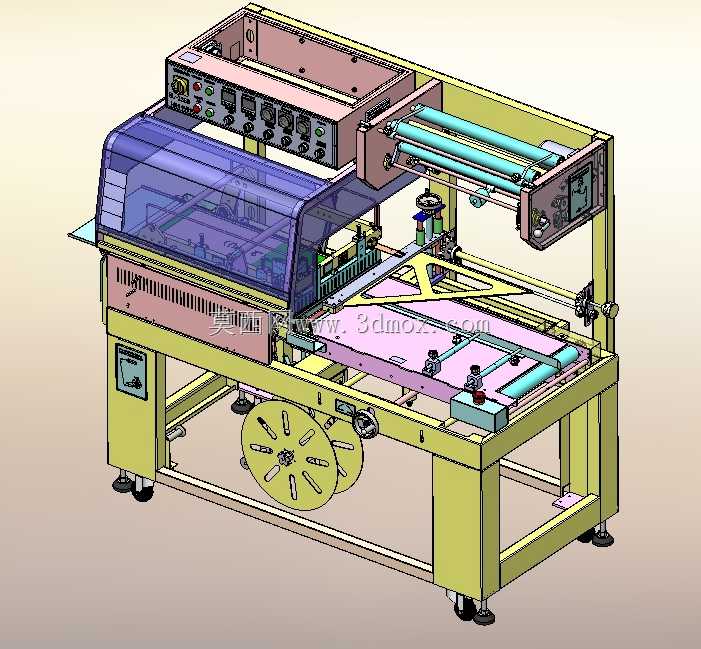

　　从结构建模的角度看，这套模型把所有的运动副都做了装配约束，包括偏心连杆的转动副、刀架的移动副、拉膜辊的转动副、输送链的链传动约束，导入到运动仿真模块里可以直接模拟完整的封切动作流程，不需要重新做约束添加；所有的外购件比如脚轮、脚杯、传感器、加热管、电机都采用了标准件模型，选型参数都和实际量产件一致，做结构改型时可以直接替换对应参数的标准件，不需要重新建模；机架部分采用4040与4080工业铝型材拼接的结构，连接角件的安装孔位都做了精准定位，加工时只需要按照模型里的孔位做型材端面加工即可，不需要二次配做孔位，能减少加工装配的误差。

　　实际落地使用时，这套设备对车间气源的要求是0.5-0.7MPa，整机额定功率约3.2kW，接线采用三相五线制，安装时只需要对接气源与电源即可调试运行，不需要额外的其他辅助配套；日常维护只需要定期给导向光轴加注润滑脂、检查封切刀表面的特氟龙涂层磨损情况、清理输送链板缝隙里残留的膜屑即可，日常维护的工作量很小，适合大批量连续生产的包装车间使用，相比人工套膜封切的工序，能减少三到四个操作工位，封切的产品外观一致性远高于人工操作，不会出现人工封边歪斜、膜面褶皱的问题。
