法兰式滚珠丝杠螺母传动组件

　　这款法兰式滚珠丝杠螺母是直线传动系统里的核心执行部件，日常在数控车床进给轴、立式加工中心Z向升降、自动化点胶设备位移平台、光伏组件串焊机输送工位、3C产品检测滑台这类需要精准直线位移的场景里随处可见，核心作用是把伺服电机输出的旋转运动，通过滚珠的循环滚动转化为低摩擦阻力的直线运动，相比传统滑动丝杠螺母，传动效率能提升到九成以上，长时间往复运行的温升控制更稳定，反向间隙可以通过预紧结构调整到微米级，完全能满足中高端设备对重复定位精度的要求。

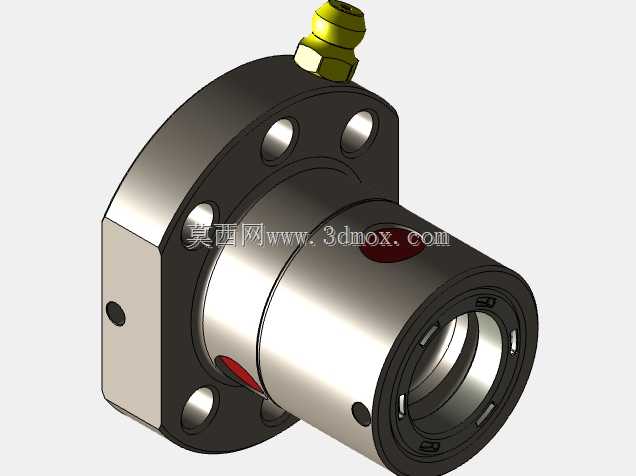

　　从结构设计逻辑来看，这款螺母采用切边法兰安装形式，法兰端面上均匀分布的六个安装通孔，是给内六角圆柱头螺钉预留的锁紧位置，切边设计不是随意做的造型，是为了在安装空间局促的设备里，避让相邻的导轨滑块、行程开关支架或者润滑管路，避免装配时出现干涉，同时法兰和螺母主体采用一体化加工成型，没有额外的拼接接缝，从根源上避免了装配累积误差，也提升了螺母整体的刚性，在承受轴向切削负载的时候不会出现连接部位松动的问题。螺母本体上侧突出的黄铜油嘴是集中润滑接口，日常维护时可以通过这个油嘴注入锂基润滑脂，润滑脂会顺着螺母内部的油道直接进入滚珠循环回路，在滚珠和丝杠滚道之间形成均匀的油膜，避免干摩擦导致的滚道点蚀、滚珠磨损问题，延长整套丝杠副的使用寿命。

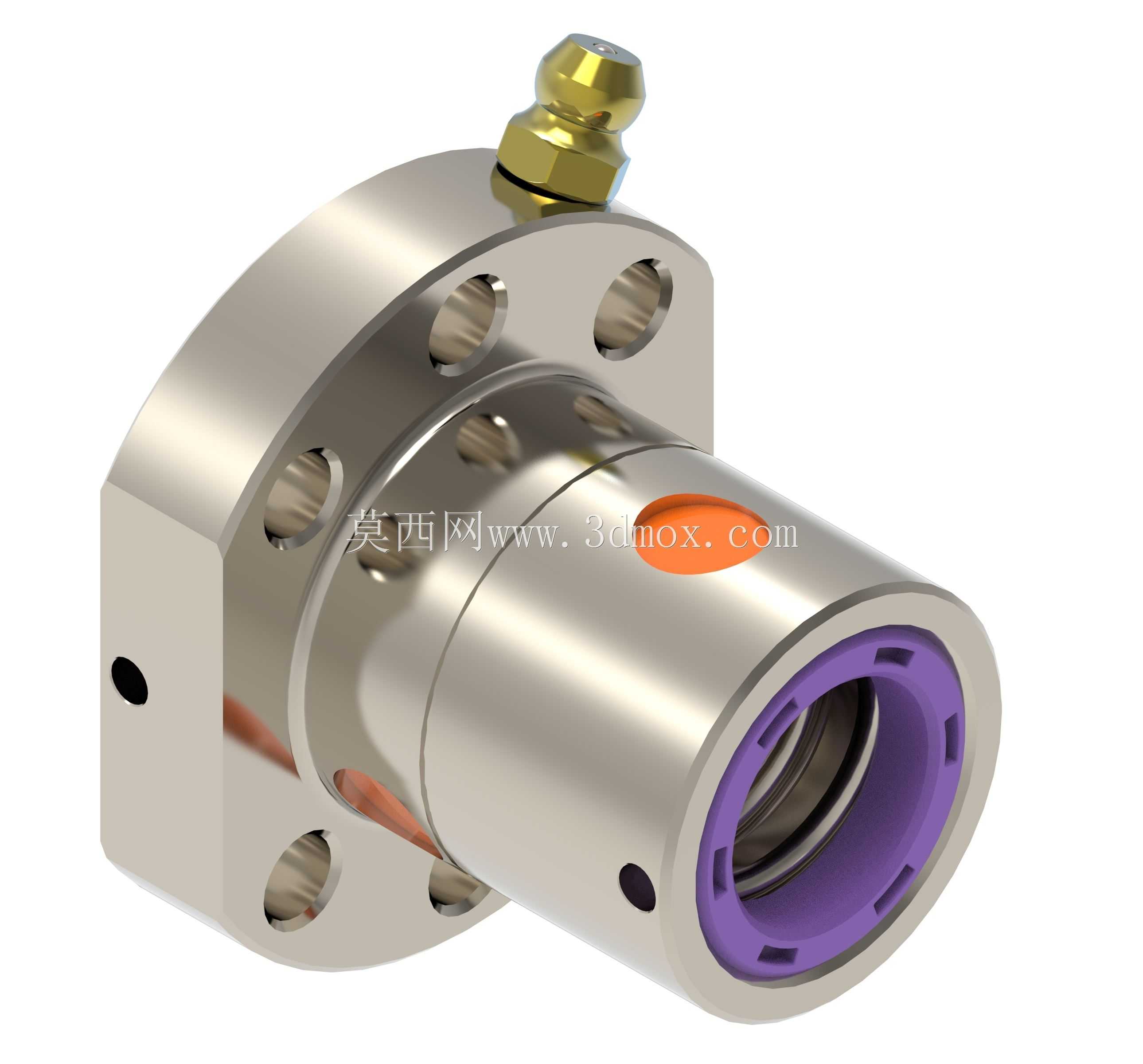

　　螺母端口处的紫色密封端盖是接触式防尘结构，采用耐磨聚氨酯材质注塑成型，内圈和丝杠外圆保持过盈配合，设备运行过程中，车间环境里的金属切屑、磨削粉尘、冷却液雾滴都会被这个端盖阻挡在螺母外部，不会进入内部滚道造成滚珠卡滞或者滚道划伤，端盖采用卡扣式固定结构，后期维护更换的时候不需要拆解整个螺母，直接撬开旧端盖扣上新的即可，维护效率很高。螺母内部的滚珠循环采用外循环回流结构，回流器的弧度经过反复优化，滚珠在进出回流管的时候不会出现硬碰撞，高速运行时的噪音和振动都能控制在较低水平，适合每分钟十米以上线速度的传动场景。

　　从安装边界尺寸来看，这款螺母适配的是公称直径20mm、导程5mm的研磨级滚珠丝杠，法兰端的最大外圆直径是48mm，两个切边平面之间的距离是40mm，螺母主体的外圆直径是32mm，整体轴向长度是52mm，安装孔的中心圆直径是38mm，单孔直径是5.5mm，可以适配M5的内六角螺钉锁紧。设计选型的时候需要注意，螺母的安装端面和丝杠轴线的垂直度公差要控制在0.02mm以内，否则会导致滚珠受力不均，运行时出现卡顿、爬行问题，同时要预留足够的轴向安装空间，油嘴的位置要避开设备的钣金护罩，方便后期加注润滑脂，螺母的最大动负载能达到12kN，静负载能达到20kN，完全可以满足中小型加工设备、自动化生产线滑台的负载要求。

　　在实际建模过程中，这款螺母的滚道截面是双圆弧桃形结构，滚道曲率半径是滚珠直径的0.52倍，这个参数是经过力学计算确定的，既能保证滚珠和滚道的接触应力在材料允许范围内，又能让滚珠滚动时的摩擦阻力最小，建模时需要严格控制滚道的螺旋升角和适配丝杠的参数完全匹配，否则装配时会出现干涉，无法正常转动。法兰端的安装孔位置度公差要控制在0.01mm以内，保证和设备安装板的孔位完全对齐，避免强行锁螺钉导致螺母偏载。油嘴的安装螺纹是M6×1的细牙螺纹，建模时要预留足够的螺纹旋入深度，保证油嘴安装后不会松动漏油。密封端盖的内圈尺寸要和丝杠外圆保持0.2mm的过盈量，既保证密封效果，又不会因为过盈量太大增加额外的摩擦阻力。
