Nema34规格步进电机结构三维建模

　　做设备结构设计快十年，经手的步进电机选型建模少说也有上百款，Nema34这个规格的步进电机，算是中大型自动化设备里出镜率极高的动力部件，这次做的这款模型，完全是按照量产实物的安装边界、结构细节还原的，没有做简化处理，不管是做设备布局干涉检查，还是做装配动画演示，都能直接用。

　　先说说实际应用场景，这款86机座（也就是Nema34标准）的步进电机，常用在数控雕刻机的Z轴或者XY轴传动、小型数控铣床的进给驱动、自动化包装线的分度盘驱动、皮带输送线的主动辊驱动，还有一些大扭矩需求的3D打印机、点胶设备的位移轴上，相比42、57机座的步进电机，它的输出扭矩更大，能带动更重的负载，同时步进电机本身的控制精度足够，不需要额外加编码器做闭环的场景下，成本比伺服电机低不少，是很多中端自动化设备的首选动力元件。

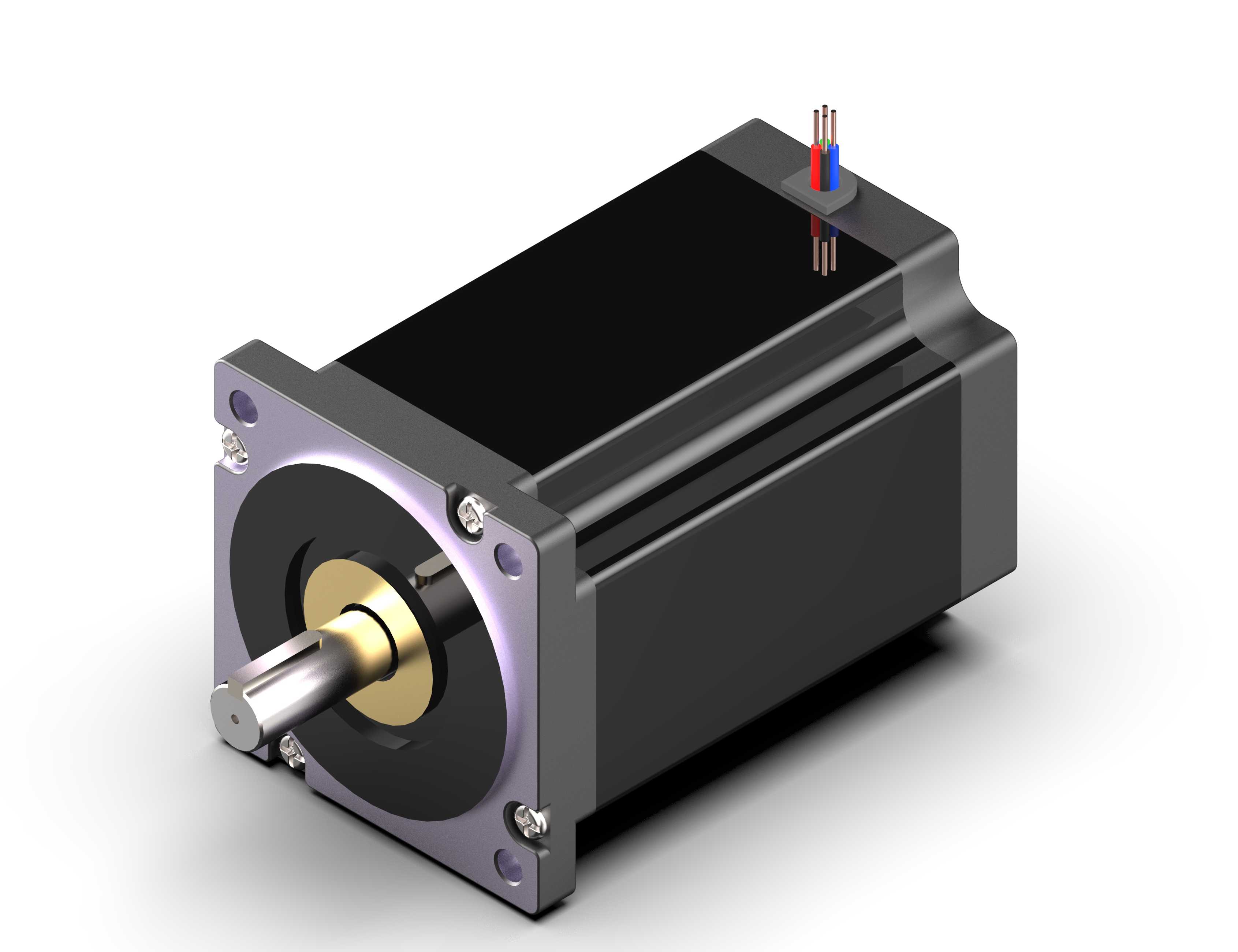

　　从结构设计思路来说，这款模型还原了量产电机的所有关键结构：前端的安装法兰是标准Nema34尺寸，法兰安装孔的孔距、止口直径、轴伸长度和直径都严格按照行业通用标准做的，做设备安装板设计的时候，直接调用这个模型就能配打安装孔，不用再反复核对样本参数。电机本体的外壳是拉伸铝型材的结构，表面做了发黑氧化处理，模型里还原了外壳的散热筋结构——很多人建模的时候会忽略散热筋，实际上做设备热仿真或者布局的时候，散热筋的尺寸会影响电机和周边部件的最小安全间隙，尤其是电机旁边布置线槽、传感器的时候，留的间隙不够很容易在装配的时候产生干涉。

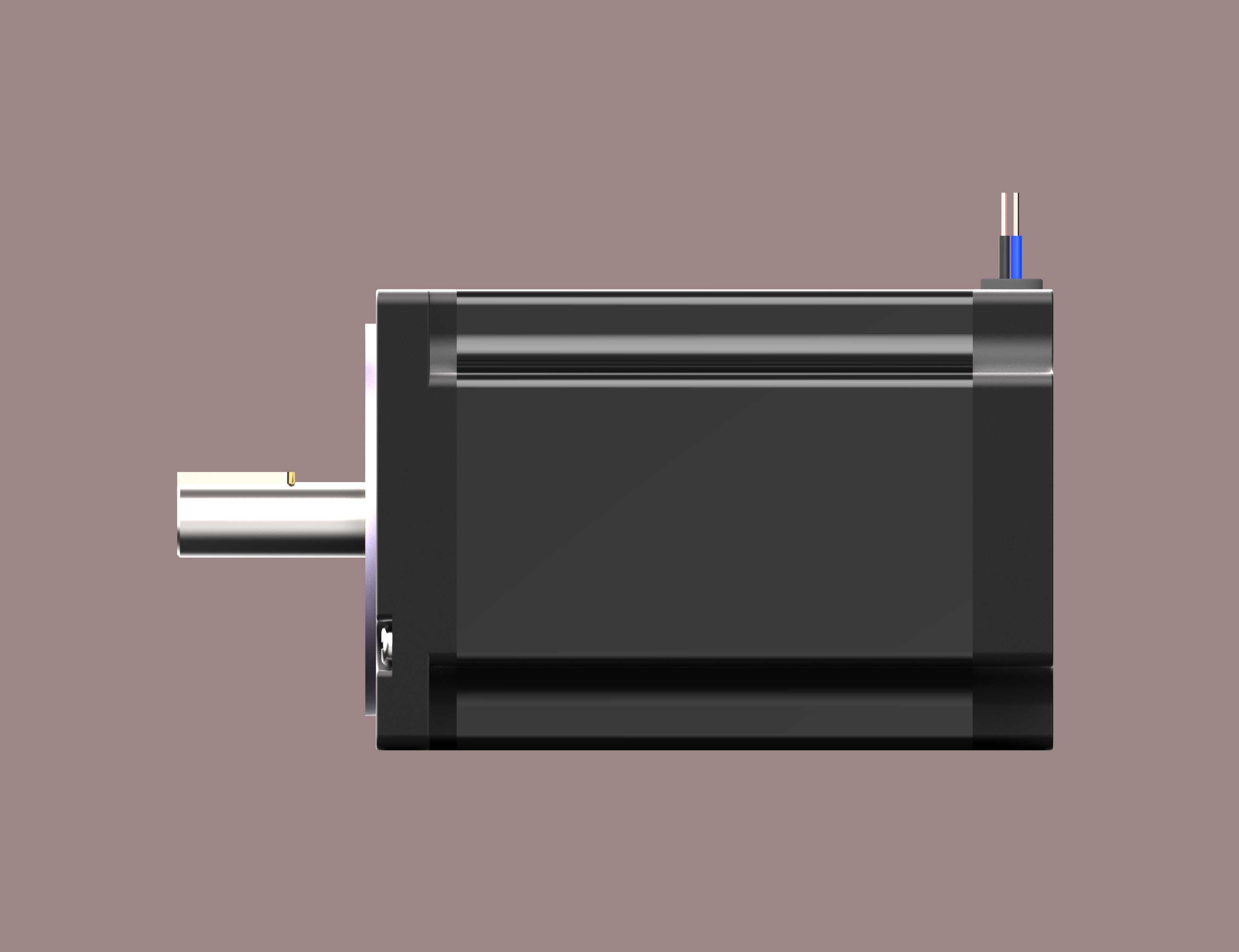

　　输出轴部分做了D型切边的结构，这是步进电机的标准设计，用来和联轴器、同步轮的紧定螺钉配合，防止传动的时候轴和轮之间打滑，模型里还原了轴上的轴承卡位、前端盖的油封结构，还有端盖上的固定螺丝位置，这些细节在做整机装配的时候很重要，比如端盖的螺丝如果突出端面，安装的时候如果贴紧安装板，就会出现螺丝顶到板件、电机装不平的问题，模型里把螺丝的沉头深度都做出来了，能直接核对安装面的平面度要求。

　　电机尾部的出线部分，还原了四线制的接线结构，线的出线方向、护套的尺寸都做了1:1还原，做设备布线的时候，可以直接参考这个出线位置预留走线空间，避免出现线被电机外壳或者安装架压住、磨损绝缘层的问题。尾部的端盖结构也做了还原，包括后端盖的轴承室、如果后续要加刹车或者编码器的话，这个尾部的安装尺寸也能直接适配同规格的附件，不用再重新建模调整。

　　从安装边界来说，这款电机的本体长度是按照长机身高扭矩版本做的，选型的时候要注意，同是Nema34规格的电机，机身长度从60mm到150mm不等，对应的输出扭矩从2N·m到12N·m不等，这个模型对应的是110mm左右的长机身版本，适合需要大扭矩的传动场景，安装的时候法兰面的止口要和设备安装板的定位孔配合，保证电机轴和传动部件的同轴度，不然运行的时候会出现异响、轴承磨损加快的问题。模型里把电机的重心位置也做了和实物一致的分布，做设备的重心校核、机架强度校核的时候，直接给模型赋上对应材质的密度就能计算，不用再调整质量参数。

　　很多新手做设备建模的时候，会把电机模型做的过于简化，要么省略了安装孔的细节，要么把轴伸长度做短了，等到实际加工完安装板，才发现孔位对不上、轴伸不够插不进联轴器，反而要返工修改结构，这款模型把所有和安装、装配相关的尺寸都做了精准还原，包括电机本体的最大外轮廓尺寸，做设备内部布局的时候，能直接检查电机和周边钣金、线槽、其他传动部件的安全间隙，一般电机周边要留至少5mm的间隙，一方面方便装配的时候拧螺丝，另一方面也给电机运行时候的振动留余量，避免共振产生噪音。

　　另外从功能特性来说，步进电机的运行是靠脉冲信号控制角位移，这款Nema34电机的步距角是1.8度，也就是整步运行的时候一圈200个脉冲，搭配对应的驱动器可以做细分驱动，提升运行的平稳性，模型虽然是结构模型，但是在做设备运动仿真的时候，可以直接给轴设置对应的转动参数，模拟电机带动负载运行的整个行程，检查行程范围内有没有运动干涉，比如滑台移动到极限位置的时候，电机会不会撞到机架，这些都能通过模型提前排查，减少实际组装时候的调试工作量。

　　实际做结构设计的时候，电机这类标准外购件的模型精度，直接影响整个设备的设计效率和出错率，要是模型尺寸不准，后面出工程图、加工零件的时候就会连锁出错，这款模型的所有关键安装尺寸都和量产实物对标，不管是做数控设备的设计，还是做自动化生产线的布局，都能直接调用，不用再花时间自己从零开始测绘建模，能省不少结构设计的时间。
