圆头中径硬质合金球头铣刀结构

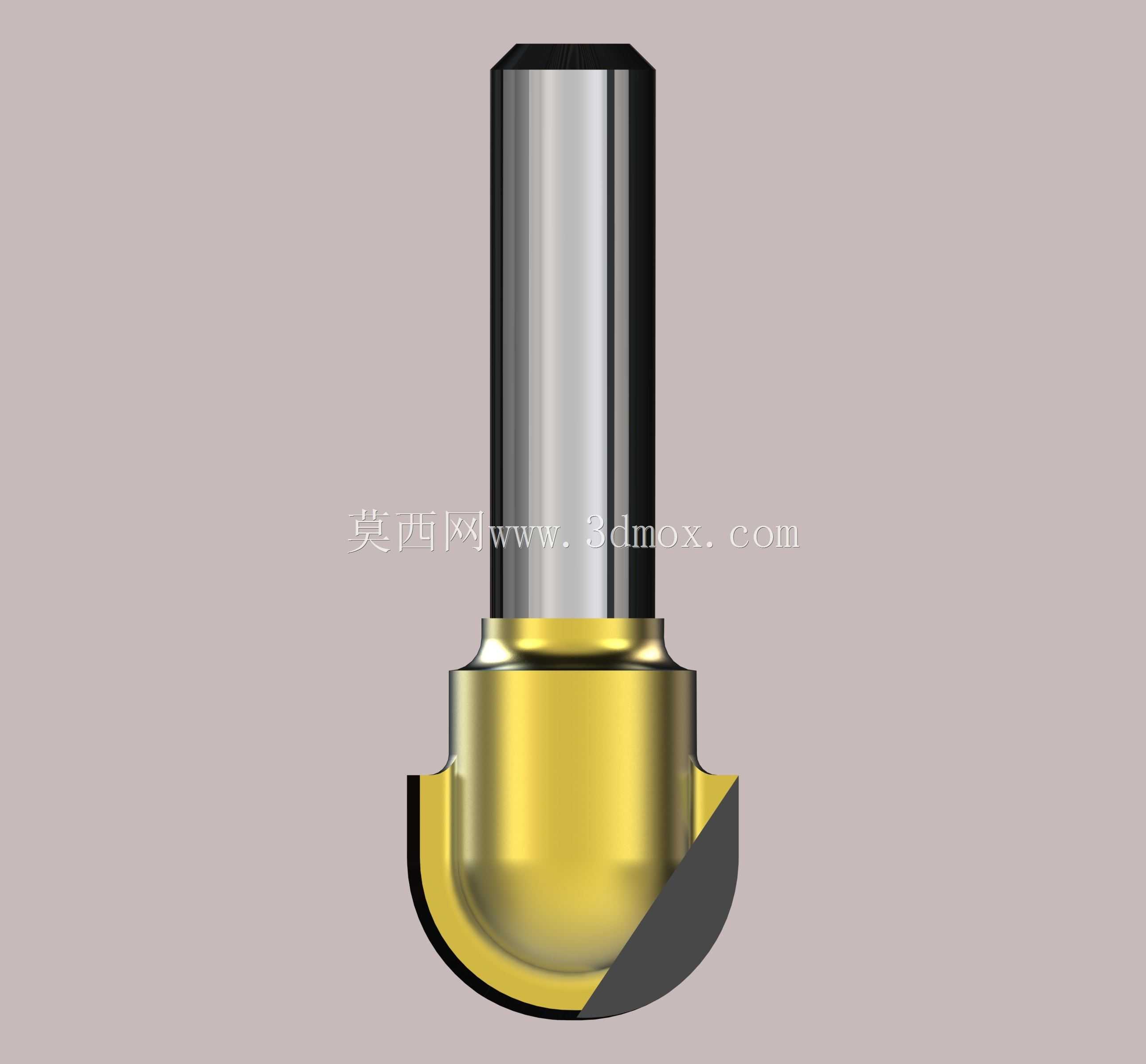

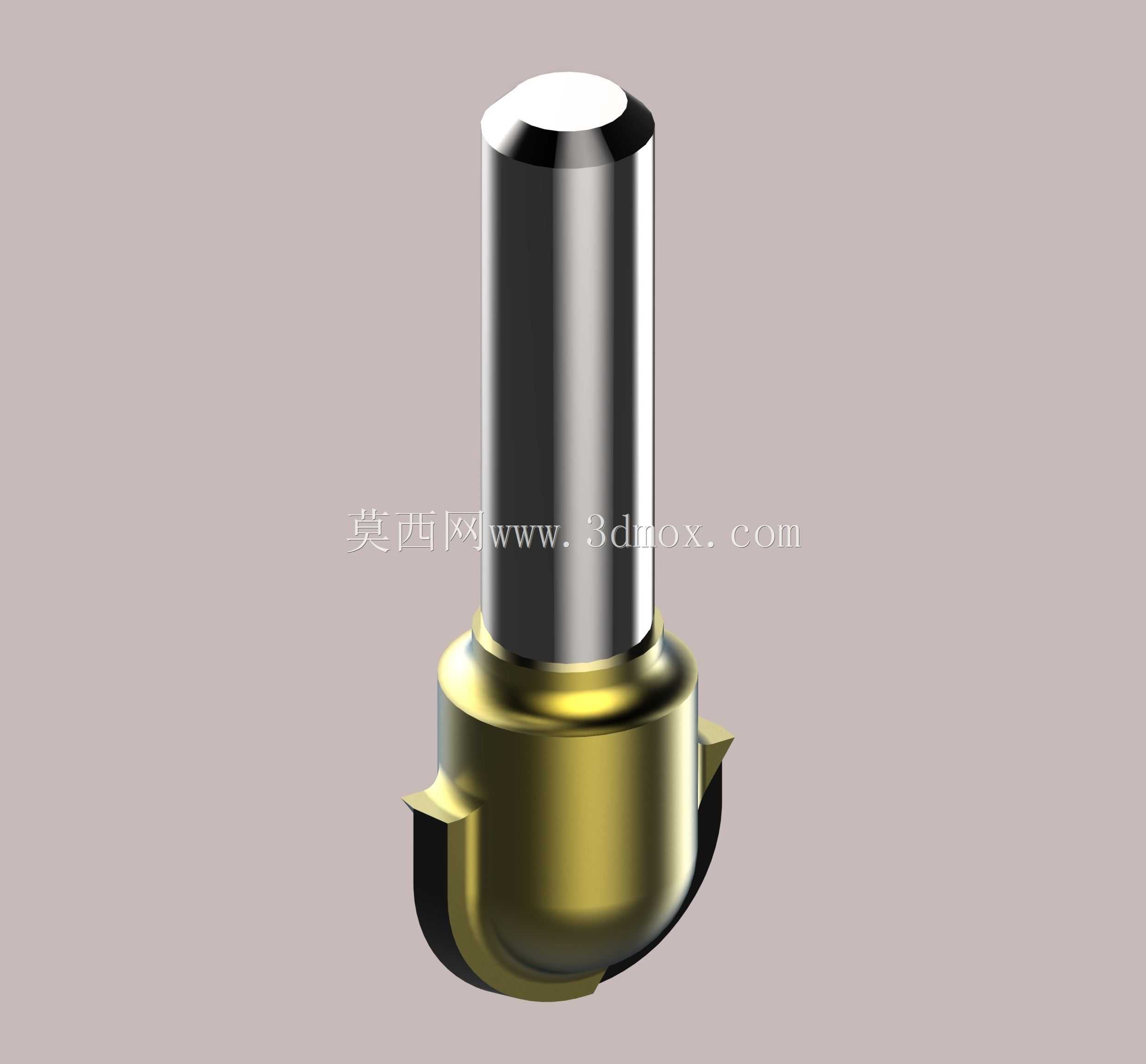

　　这款球头铣刀的三维结构，是面向曲面精加工场景开发的切削刀具，日常在模具型腔加工、复杂曲面零件铣削、有色金属轮廓加工场景中应用极广，尤其是在注塑模型腔的圆弧面清根、铝合金零件的曲面光整工序里，这类圆头铣刀的切削稳定性直接决定了最终加工面的粗糙度水平。从结构设计来看，刀头部分采用圆弧球面切削刃设计，刃口过渡平滑，没有应力集中的尖角结构，在进行三轴联动曲面铣削时，球头刃部可以始终保持与加工曲面的点接触状态，不会像平底端铣刀那样在曲面走刀时出现接刀棱、过切的问题，加工过程中切削力可以沿着球面刃口均匀分散，能有效降低高速铣削时的振动幅度。

　　刀柄部分采用直柄圆柱结构，圆柱度公差控制在微米级，装夹时可以适配弹簧夹头、液压刀柄等主流数控刀柄装夹形式，直柄段的长度设计预留了足够的装夹深度，在高速主轴运转时能保证足够的装夹刚性，避免因刀柄夹持长度不足出现的振刀、让刀问题。刀头与刀柄的衔接位置做了渐变过渡的颈部结构，过渡段的锥角经过反复校核，在加工深腔曲面时，颈部不会与工件侧壁发生干涉，同时过渡段的壁厚足够承担大进给切削时的扭矩载荷，不会出现颈部断裂的失效问题。

　　从安装边界来看，直柄部分的外径公差采用h6级精度，适配常规的ER弹簧夹头装夹公差范围，装夹时只要保证刀柄夹持段清洁无毛刺，就可以实现0.002mm以内的装夹同轴度，刀具总长度的设计兼顾了常规加工中心的主轴行程范围，不需要额外加装加长杆就可以完成大部分中等深度型腔的加工。切削刃部分的球面轮廓度经过优化，刃口后角设计为8度，既保证了刃口的强度，不会在铣削淬火钢等硬材料时出现崩刃，又能减少后刀面与已加工面的摩擦，降低加工过程中的切削热，延长刀具的使用寿命。

　　在实际加工应用中，这类球头铣刀可以适配钢件、不锈钢、铝合金、铜合金等多种材料的加工，只需要根据加工材料调整主轴转速、进给速度和切削深度参数，就可以实现稳定的切削效果，尤其是在进行3D曲面的半精加工和精加工工序时，球头刃部的走刀路径可以沿着曲面法向排布，加工出来的曲面残留高度均匀，后续只需要简单的抛光工序就可以达到要求的表面质量。设计过程中还考虑了排屑的需求，刀头的容屑槽采用大螺旋角设计，螺旋角设置为35度，切削过程中切屑可以沿着螺旋槽顺畅排出，不会在容屑槽内堆积造成堵屑、刮伤已加工面的问题，容屑槽的抛光处理也进一步降低了切屑排出的阻力，在进行湿式切削时，切削液可以顺着容屑槽直接冲到切削刃区域，快速带走切削产生的热量，降低刃口的工作温度。刀头部分的硬质合金材质与刀柄的合金钢材质采用高温焊接工艺连接，焊接位置的强度经过扭矩测试，可以承受满参数切削时的扭矩载荷，不会出现刀头脱落的问题，焊接位置的过渡平滑，没有焊接凸起，不会在加工过程中刮碰到工件内壁。
