带减重孔直齿圆柱传动齿轮结构

　　这款直齿圆柱齿轮主要应用在中小载荷的定比传动场景中，常见于普通机床进给箱、小型农机传动组、轻工包装设备的动力传递链路，也可作为二级减速器内部的中间传动齿轮使用，适配转速不超过1500r/min、传动载荷平稳无强冲击的工况。从实际使用角度看，这类直齿轮的核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计复杂度更低，装配调整的容错空间更大，适合对成本控制较严格、传动精度要求中等的通用机械场景。

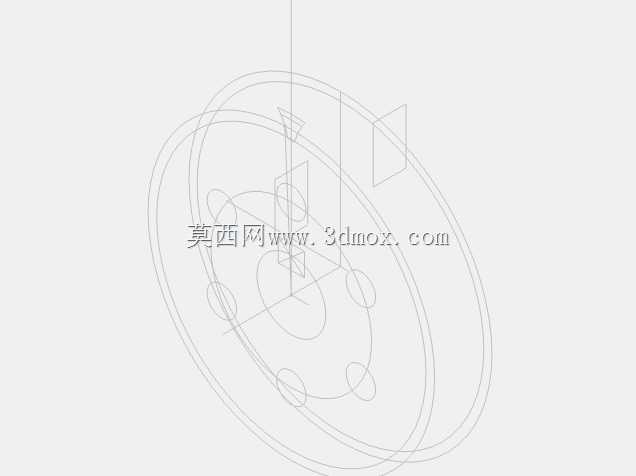

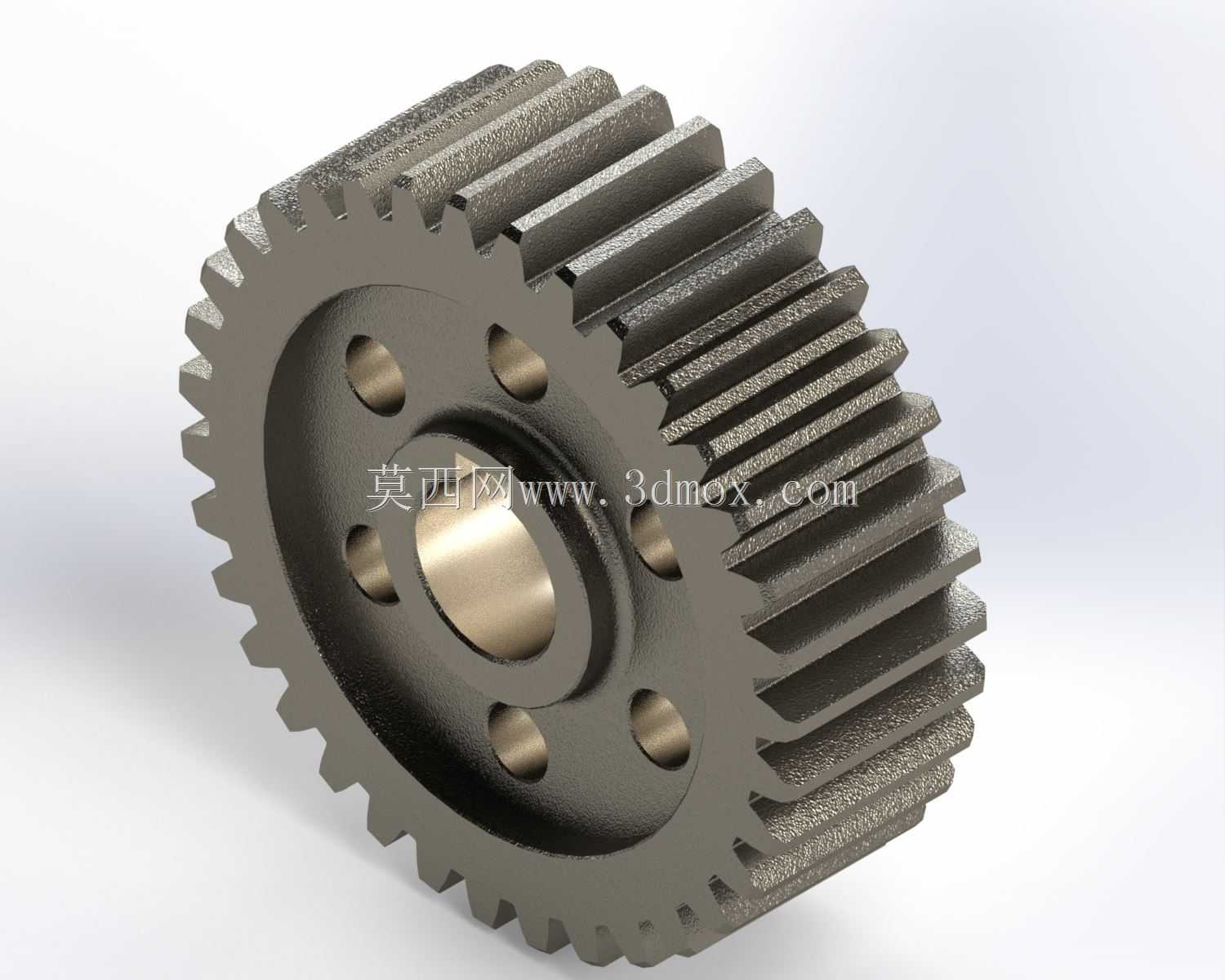

　　设计层面上，这款齿轮采用了辐板式带均布减重孔的结构，齿圈部分保留足够的厚度来保证轮齿的抗弯强度，避免啮合过程中出现断齿失效；中心轮毂部分做了加厚处理，内孔可根据装配需求加工成光孔配合键槽，或是直接适配铜套、滚动轴承的安装尺寸，保证和传动轴的配合精度，减少传动过程中的径向跳动。六个沿圆周均布的减重孔并非随意开设，孔的位置避开了轮齿根部的应力集中区域，同时均匀去除辐板位置的多余材料，既能够降低齿轮自身的转动惯量，减少设备启停阶段的动力损耗，也能在齿轮高速运转时减少风阻，还方便装配过程中使用工装穿过孔位完成齿轮的对位、吊装操作。齿部采用标准渐开线直齿齿形，齿向没有螺旋角，加工时可以直接用滚齿机一次成型，不需要额外的螺旋角调整工序，加工成本更低，后期维护更换时的配件通用性也更强。

　　从安装边界来看，这款齿轮的轴向尺寸紧凑，齿宽和齿顶圆的比例控制在通用传动的合理区间内，安装时需要保证两啮合齿轮的轴线平行度误差控制在允许范围内，齿侧间隙根据传动的精度等级预留合适的数值，避免卡滞或是传动空程过大。中心孔的同轴度、齿圈和安装基准面的端面跳动都需要符合对应公差要求，否则运转时会出现偏载，加速齿面的磨损，缩短齿轮的使用寿命。齿面部分如果是用于有一定耐磨要求的场景，可以在滚齿成型后做高频淬火处理，提升齿面硬度，应对长期啮合的磨损；如果是载荷较小、转速较低的场景，也可以直接使用正火处理的45钢毛坯加工，兼顾强度和加工成本。在实际装配中，这类齿轮通常和轴采用过渡配合加平键的连接方式，轴向通过轴肩和挡圈完成定位，不需要额外的复杂固定结构，拆装维护十分方便。另外，轮齿的齿顶做了微小的倒角处理，既可以去除加工过程中产生的毛刺，也能在齿轮啮合入位时起到导向作用，避免装配时齿顶磕碰产生损伤，影响啮合平稳性。辐板和齿圈、轮毂的连接位置都做了圆角过渡，减少应力集中，避免齿轮在承受交变载荷时在连接位置出现裂纹，提升零件的整体疲劳强度。
