挖掘机斗齿耐磨作业部件结构设计

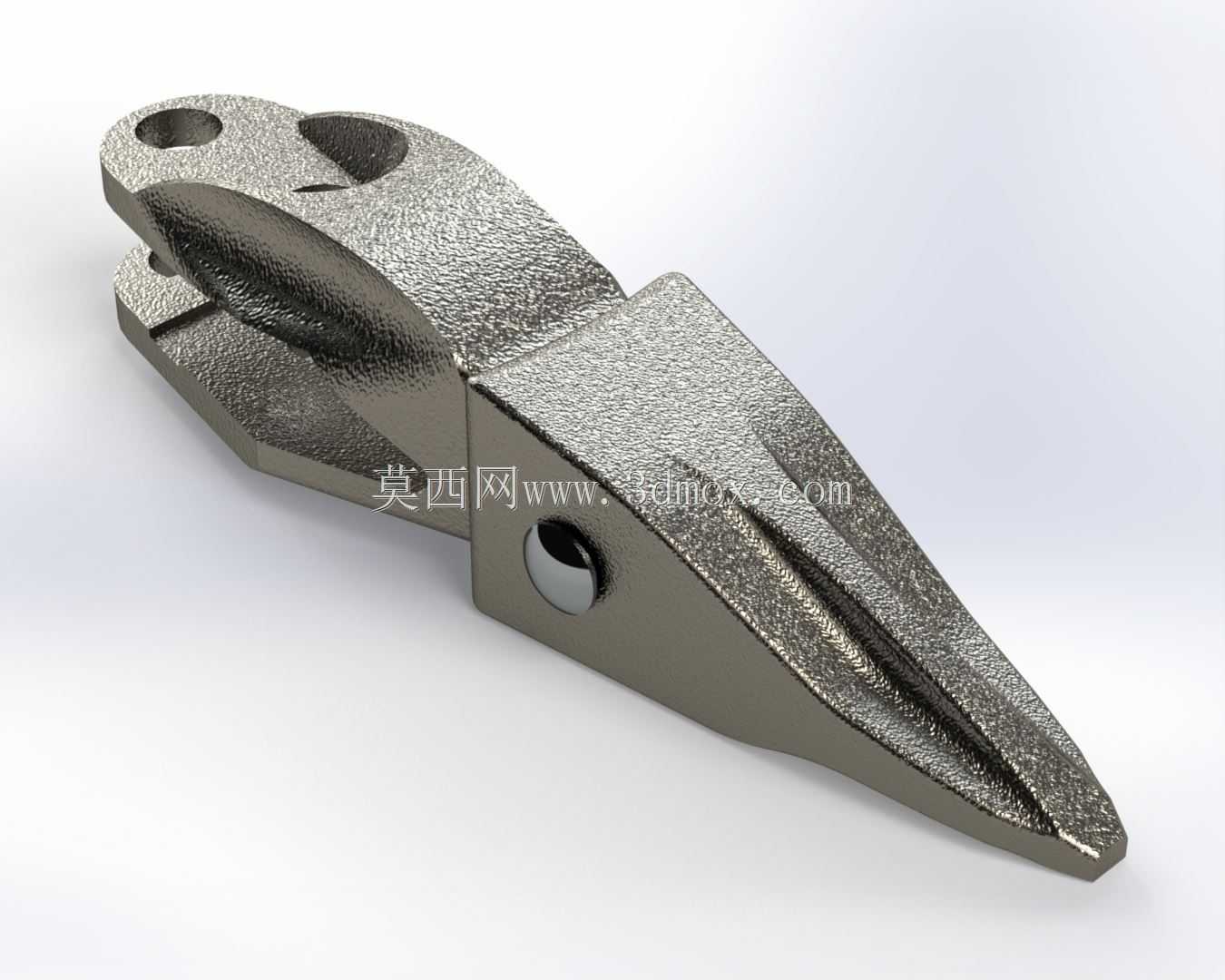

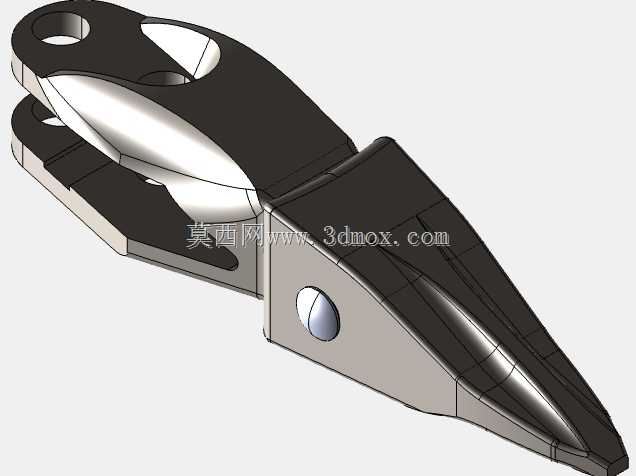

　　作为常年跟土方、矿山设备结构打交道的工程师，拿到这个斗齿结构的第一反应，是先核对它的安装适配边界——这类斗齿是直接装在铲斗唇板的齿座上的，前端的楔形尖部是最先切入物料的部位，整体采用了变截面的流线型过渡，从尖部到安装端的厚度逐步增加，避免应力集中在根部的安装孔位置。先看安装端的两个销孔，一个是主定位销孔，一个是锁止销孔，孔位的同轴度公差需要控制在0.1mm以内，不然现场装销的时候会出现敲不进去、或者装完旷量过大的问题，很多副厂斗齿用不住，很大一部分原因就是孔位加工偏差，导致作业时斗齿在齿座上晃动，反复冲击下根部直接断裂。

　　再看齿身的受力结构，上表面做了内凹的弧形曲面，这个设计不是为了好看，是挖掘时物料可以顺着曲面滑过，减少斗齿表面的粘附阻力，尤其是在黏土、冻土工况下，弧形面能降低铲斗提升时的拖拽力，间接减少主机的液压负载。齿尖部分做了对称的楔形分刃，两个侧刃的角度控制在32度左右，这个角度是经过多工况验证的：角度太小，齿尖太尖容易在硬岩工况下崩断；角度太大，切入阻力会飙升，挖掘时司机能明显感觉到斗子“扎不进去”，费油还效率低。

　　从实际应用场景来说，这类斗齿主要适配12-15吨级的小型挖掘机，多用于市政土方开挖、园林绿化整地、农村宅基地施工、小型矿场表层剥离作业，相比大型挖机的重型岩石斗齿，它的自重更轻，单齿重量控制在3.2kg左右，安装时一个工人就能徒手更换，不需要借助吊装设备，适合小型设备转场频繁、作业场景多变的特点。齿身侧面的加强筋是从安装端一直延伸到齿尖三分之二的位置，筋的高度比齿身基准面高出4mm，不要小看这4mm的凸起，它能在挖掘时让侧向受力先作用在筋上，避免齿身主体被石块直接磨损，正常土方工况下，这种带侧筋的斗齿比平板式斗齿的使用寿命要长出40%左右。

　　设计的时候还要考虑磨损后的复用性，齿尖部分的预留磨损厚度是28mm，当齿尖磨损到距离锁止销孔还有15mm的时候就必须更换，不然磨损过度会直接磨坏内部的齿座，齿座的更换成本是斗齿的五六倍，很多现场操作人员不注意这个边界，等磨到齿座才换，反而造成更大的配件损耗。安装端的贴合面做了1.5度的拔模斜度，一方面是铸造时方便脱模，另一方面是装到齿座上之后，随着作业时的冲击，斗齿会越贴越紧，不会出现作业中脱落的问题，要是贴合面做平了，沙土进到结合面里，换齿的时候敲都敲不下来，耽误现场施工进度。

　　再看材质适配的结构预留，这个斗齿的壁厚是均匀变化的，尖部壁厚12mm，根部安装位壁厚22mm，铸造时不会出现局部壁厚差过大导致的缩孔、砂眼缺陷，后续如果做热处理，均匀的壁厚能保证淬火时应力分布均匀，不会出现热处理开裂的问题。齿身底部的平面是和齿座支撑面贴合的，这个平面的平面度要求控制在0.2mm以内，要是平面度差，作业时支撑面受力不均，很容易在根部的销孔位置出现应力裂纹，很多小厂做的斗齿看起来外形差不多，就是因为贴合面没加工平，用个三五天就从根部断，问题就出在这些细节上。

　　从作业受力的角度分析，挖掘时斗齿受到的力主要有三个方向：垂直于齿尖的切入阻力、沿齿身方向的拖拽阻力、侧向的石块挤压力，这个结构的弧形上缘刚好能把切入阻力分解一部分到安装端的销孔位置，避免应力集中在齿身中部；两侧的加强筋则是抵消侧向挤压力，防止齿身在遇到大块石块时被掰弯。另外，齿尖的端部做了2mm的圆角过渡，不是尖锐的直角，这也是为了避免刚接触硬物料时尖端应力过大导致崩齿，很多新手设计的时候喜欢把齿尖做的特别尖，看起来锋利，实际碰到硬岩第一下就崩掉，反而不耐用。

　　在实际选型的时候，还要注意斗齿的安装孔距，这个结构的两个销孔中心距是72mm，适配市面上主流的横销式小型挖机齿座，不用对原有齿座做改装，直接替换旧齿就行，降低现场的改装成本。齿身的总长度是215mm，安装端的宽度是86mm，这个尺寸边界要和铲斗的齿间距匹配，一般小型挖机的斗齿间距是150mm左右，装这个尺寸的斗齿不会出现齿间卡石块的问题，要是齿身太宽，挖掘湿黏土的时候很容易在两个齿之间夹土，铲斗装满系数下降，作业效率就低了。
