2.5吨工业卷扬牵引绞车结构设计

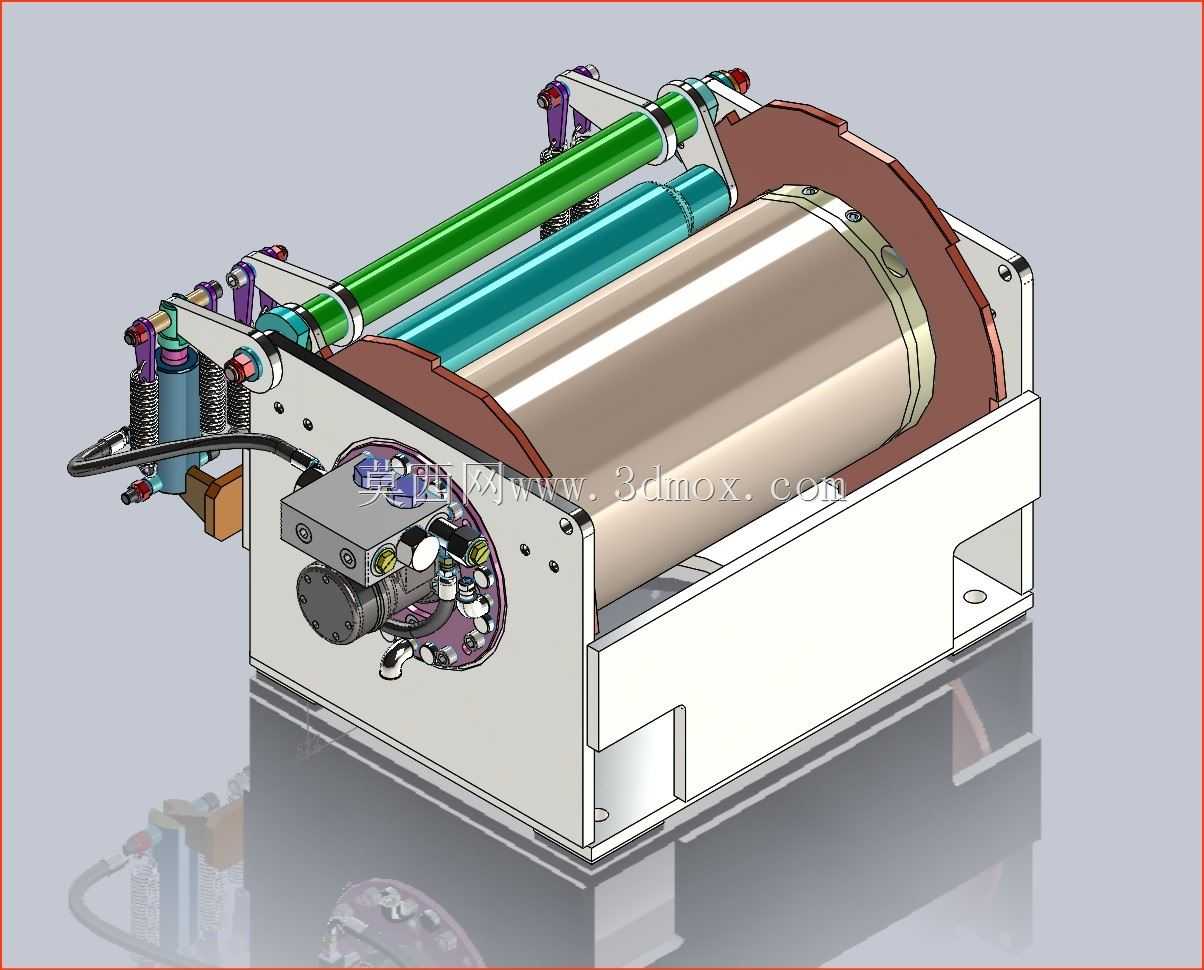

　　这款2.5吨级牵引绞车，主要面向厂区重型物料移位、户外施工拖拽、小型设备吊装就位这类需要稳定牵引力的作业场景，在设备安装、物流装卸、基建辅助作业中都能适配，区别于大吨位起重绞车的冗余设计，该款绞车的牵引力标定刚好覆盖多数中小型作业的载荷需求，不会出现性能过剩带来的成本浪费，也能避免载荷不足导致的作业安全隐患。从结构布局来看，核心承载卷筒采用了大直径宽幅设计，卷筒表面做了适配钢丝绳缠绕的圆弧过渡处理，能减少钢丝绳弯折疲劳，延长绳索使用寿命，卷筒两端的挡边高度经过计算，可容纳额定长度的钢丝绳在满层缠绕时不出现脱槽、乱绳问题，卷筒内部集成了传动与制动组件，将动力传递路径做了最短化设计，减少传动环节的功率损耗。

　　卷筒侧方布置的平行导向辊组，是该结构设计里的实用细节，导向辊采用耐磨金属材质，表面做了光滑处理，在钢丝绳出绳角度出现偏移时，能自动修正绳索走向，避免钢丝绳与机架侧边发生硬摩擦，不管是水平牵引还是带角度斜拉作业，都能保证绳索收放顺畅，不会出现卡绳、咬绳的问题。机架部分采用折弯钢板拼焊结构，底部预留了标准安装孔位，安装边界适配常见的设备安装基座尺寸，不需要额外做复杂的基座改造就能完成固定，机架的受力筋板布置在卷筒载荷传递的核心路径上，在满载荷牵引时，能将卷筒传递的径向力均匀分散到整个安装基面，避免局部应力集中导致的机架变形。

　　驱动端的集成阀组与管路布局做了紧凑化处理，所有液压管路都沿机架侧边排布，预留了足够的维护操作空间，日常检修时不需要拆解核心承载结构就能完成管路密封件更换、压力参数调校，制动组件集成在卷筒传动端，制动响应速度快，在牵引作业中途停止时能立刻锁止卷筒，不会出现载荷下滑的问题，适配需要定点悬停的作业需求。设计过程中优先考虑了作业场景的通用性，整体外形尺寸控制在紧凑范围内，既可以固定在车间工位做定点牵引设备，也能搭载在工程车辆、移动作业平台上做移动式牵引单元，安装孔位的间距做了通用化设计，能适配多数现有安装基座的孔位参数，不需要重新打孔就能完成替换安装。

　　卷筒的容绳量参数匹配2.5吨牵引力对应的钢丝绳直径，在保证绳索安全系数的前提下，尽可能压缩了卷筒的轴向尺寸，让整体结构更紧凑，侧方的导向辊安装座采用可调式设计，可根据实际使用的钢丝绳直径微调导向间隙，适配不同规格的作业绳索，不需要更换整套导向机构。在受力结构设计上，卷筒的支撑轴承座采用了加厚铸钢材质，能承受满载荷牵引时的径向载荷与冲击载荷，轴承座与机架的连接采用高强度螺栓配定位销的方式，既保证连接强度，也方便后期维护时拆解更换轴承组件，机架的焊接位置都做了应力释放处理，避免焊接残余应力导致长期使用后机架变形。液压接口统一布置在驱动端的同一侧，方便现场布设液压管路，减少管路弯折角度，降低管路损耗，外露的管路都加装了防护套，避免作业过程中飞溅的杂物、碎石磕碰损坏管路。整体结构没有多余的装饰性设计，所有部件都服务于牵引作业的功能需求，从安装适配性到作业可靠性，都围绕中小型牵引作业的实际使用痛点做了针对性优化，不管是固定工位的长期使用，还是移动场景的频繁转场，都能保持稳定的作业性能。
