面板安装式带保险座AC电源输入插座

　　在各类工业控制设备、桌面型电子仪器、小型机电装置的电气回路设计中，电源输入端口的集成化设计一直是结构工程师优化设备内部走线、压缩面板占用空间的核心方向之一，这款集成保险丝座的AC电源输入接插件，正是针对这类需求开发的标准化面板安装部件。从实际应用场景来看，这类接插件广泛覆盖工控终端、小型激光设备、桌面型3D打印设备、实验室测试仪器、商用小型机电产品的电源输入环节，替代传统分离式的电源插座加外置保险丝座的组合方案，能够有效减少面板开孔数量，降低装配环节的接线工作量，同时避免外置保险丝座带来的面板布局杂乱、防护等级不足的问题。

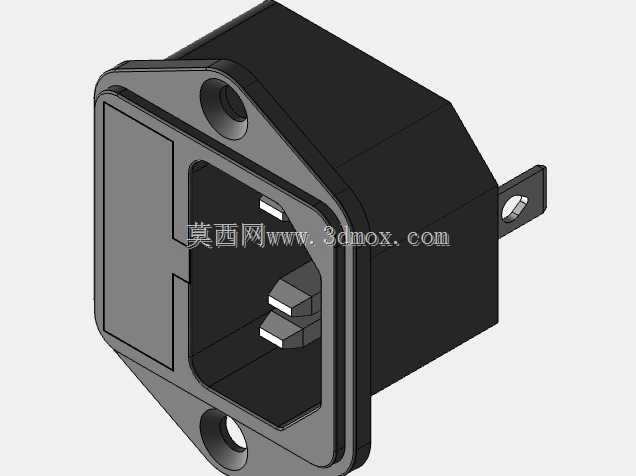

　　从功能特性上看，这款接插件将品字形AC电源输入接口、保险丝夹持腔体整合为单一整体结构，电源接入端采用标准品字插兼容结构，可适配通用的国标品字电源线，无需定制专用接插线缆；保险丝腔体设置在插座本体侧方，与电源输入回路直接串联，当后端负载出现过流、短路故障时，腔体内部的保险丝可快速熔断切断输入回路，避免故障扩大烧毁后端电路，日常更换保险丝时无需拆解设备外壳，直接从面板外侧即可操作，大幅降低后期运维的工作量。接插件本体采用阻燃级工程塑料注塑成型，接触弹片使用高弹性铜合金材质并做镀镍处理，既保证长期插拔后的接触可靠性，也能避免铜材氧化导致的接触电阻升高、接插部位发热的问题，额定载流能力覆盖常规小型设备的AC220V输入需求，可适配10A以内的持续工作电流场景。

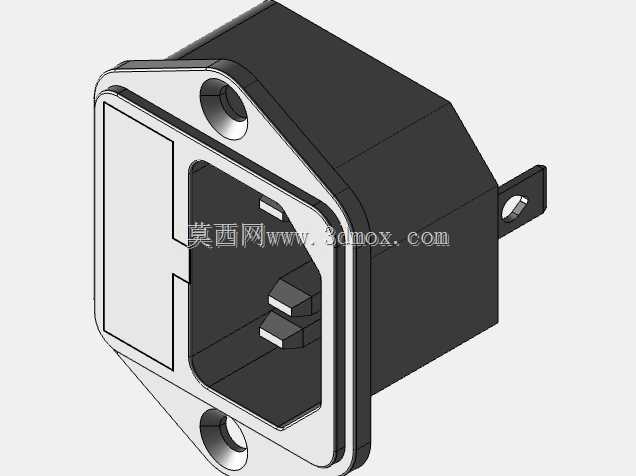

　　在设计思路层面，这款接插件采用法兰式面板安装结构，安装法兰与插座本体为一体化成型结构，法兰上预留两个对称的安装固定孔，可通过M3规格的螺丝直接固定在设备面板的预留开孔上，安装后法兰面与设备面板贴合紧密，配合面板开孔的公差控制，可实现IP40级别的基础防护能力，避免日常使用中灰尘、飞溅水滴从安装缝隙进入设备内部。接插件的后端接线端采用焊片式结构，可直接通过导线焊接或者插簧端子压接的方式连接设备内部的电源回路，接线端的间距符合安规设计要求，不同极性的接线端之间设置绝缘隔离筋，避免接线后出现极间短路的风险。保险丝腔体内部设置两个弹性夹持触点，可适配标准5×20mm规格的玻璃管保险丝，触点的夹持力经过调校，既保证保险丝与触点的接触面积足够降低接触电阻，也能在更换保险丝时轻松插拔，不会出现卡滞或者接触松动的情况。

　　从安装边界与尺寸配合的角度来看，这款接插件的面板开孔尺寸为标准化的品字插座通用开孔规格，设备面板设计时无需单独定制开孔模具，沿用常规品字插座的开孔尺寸即可完成适配，安装法兰的外轮廓尺寸略大于开孔尺寸，可覆盖开孔边缘的加工毛刺与公差偏差，保证安装后外观整洁。接插件本体向设备内部延伸的深度经过优化，相比同类型分离式插座加保险座的组合，内部占用深度减少约三分之一，对于内部空间紧凑的小型设备而言，能够预留更多的内部走线空间，避免与内部的PCB板、结构支架产生干涉。接插件侧面的固定耳结构可额外提供一个辅助固定点位，对于有抗振动要求的移动类设备、车载类设备而言，可通过侧面固定耳加装螺丝进一步强化固定强度，避免设备在移动、振动过程中出现插座松动、接线脱落的问题。在实际选型过程中，结构工程师可直接将该模型导入装配体中，模拟面板安装后的配合间隙、内部与其他部件的干涉情况，提前验证安装空间是否满足要求，同时可直接提取安装孔位、开孔尺寸的参数用于面板的工程图标注，大幅缩短选型与结构验证的周期。
