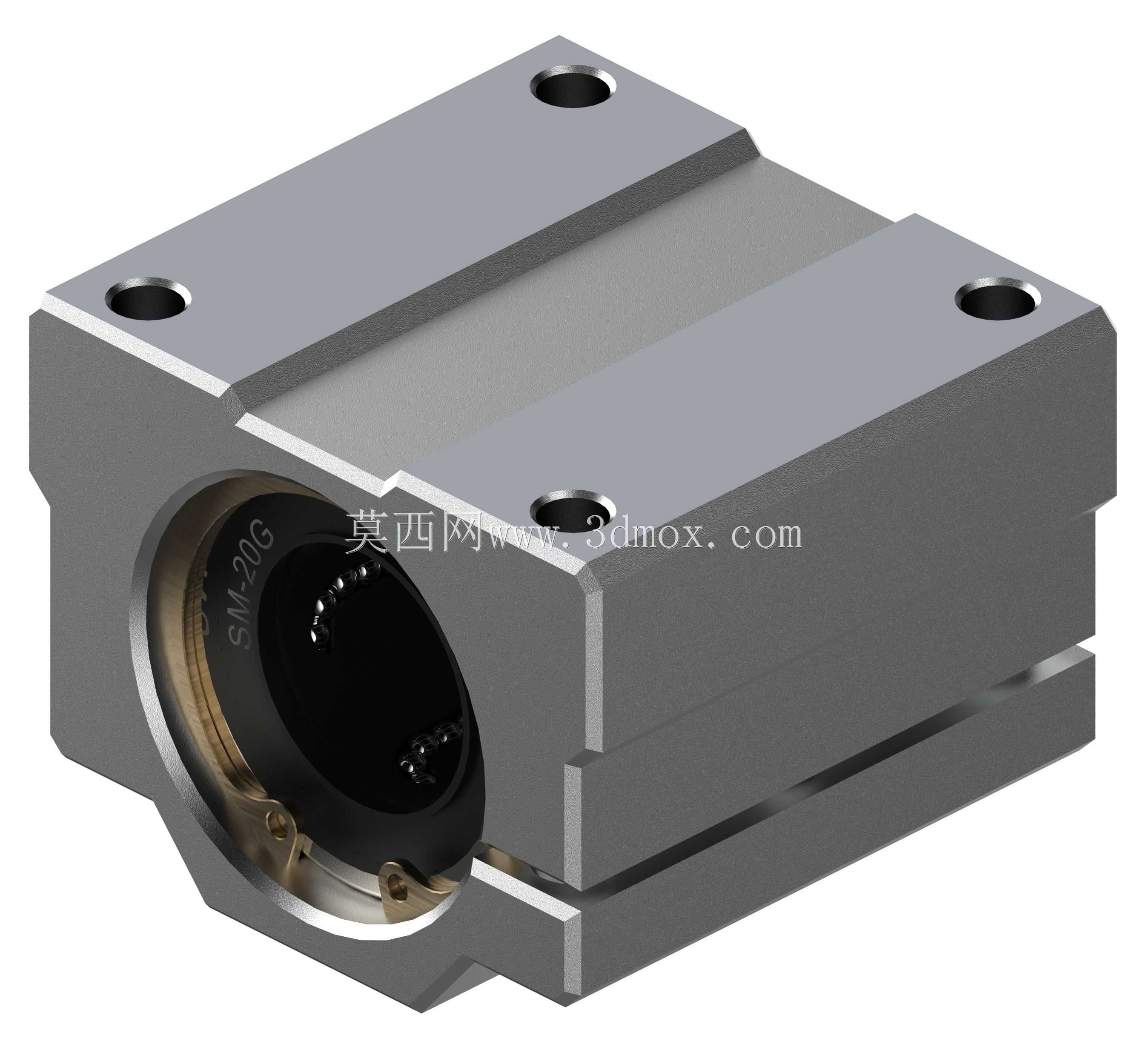

SM20G系列箱式直线轴承滑块组件

　　这款SM20G规格的箱式直线运动单元，是直线传动系统里应用极广的导向承载部件，日常在非标自动化装配工位、小型输送线的滑台导向、3D打印设备的运动轴、桌面型点胶机的位移机构里都能见到它的身影，核心作用是为做往复直线运动的执行端提供低摩擦、高刚性的运动导向，同时承受径向与一定的倾覆力矩载荷，保障运动过程的平稳性与重复定位精度。

　　从结构设计逻辑来看，它采用了封闭箱式的外壳主体，外壳选用铝合金材质经挤压成型后做精密机加工，四个角位预留了沉头安装孔，安装时可以直接从上方穿入螺栓固定在设备安装基板上，不需要额外设计夹持固定结构，安装边界非常友好，适配20mm直径的标准光轴导轨，内圈配置带保持架的钢球循环结构，钢球在保持架内沿轴向循环滚动，将传统滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使是低速轻载的工况下也不会出现爬行现象。

　　在实际选型应用中，需要注意它的安装尺寸边界：整体为方块式结构，轴向总长度适配常规短行程滑台的安装空间，径向安装孔的孔位间距遵循行业通用的安装规范，可以直接替换同规格的其他品牌同类型滑块，不需要重新加工安装板的孔位。内孔与光轴的配合间隙经过预调，常规出厂精度可以满足大部分普通自动化设备的导向需求，如果是高精度定位的工况，也可以通过侧面的预紧调节结构微调钢球与光轴的配合预紧力，消除配合间隙，提升整体运动刚性。

　　设计这款三维模型的时候，还原了产品的全部细节特征：外壳的安装沉孔深度、端面的倒角、内圈轴承的钢球排布、保持架的卡位结构，甚至内圈上刻印的规格标识都做了还原，在做设备整体装配干涉检查的时候，可以直接调用这个模型装配到光轴上，模拟滑块在全行程运动过程中与周边其他部件的间隙，避免实际加工组装的时候出现运动干涉。另外模型也还原了滑块底部的排屑槽结构，实际使用中，进入滑块内部的微小粉尘、碎屑可以通过底部的槽道排出，延长内部钢球与保持架的使用寿命，减少日常维护的频次。

　　在不同的应用场景里，这款滑块可以单根使用，也可以两根光轴配对使用，配对使用的时候需要注意两根光轴的平行度公差控制在0.02mm每米行程范围内，避免滑块承受额外的侧向力导致磨损加快。它的承载特性是径向承载能力强，适合承受垂直于光轴方向的载荷，对于沿光轴轴向的载荷不具备承载能力，选型的时候需要根据实际负载的大小、安装方向、运动速度来确认是否满足使用需求，比如竖直安装使用的时候，需要额外配置平衡机构抵消负载的重力，避免断电后滑块自由滑落造成设备损坏或者安全隐患。

　　从建模细节来看，外壳的各个安装面都做了平面度的细节还原，实际产品的安装面经过铣削加工，平面度可以达到0.01mm，保障安装后与基板的贴合度，不会因为安装面不平导致滑块内孔变形，卡滞光轴影响运动顺畅度。内圈的轴承组件与外壳之间采用过盈配合装配，模型里也还原了两者的配合公差边界，在做工程图导出的时候，可以直接参考模型的尺寸标注来加工对应的安装位，不需要反复核对样本参数。
