台达DVP32ES3可编程逻辑控制器

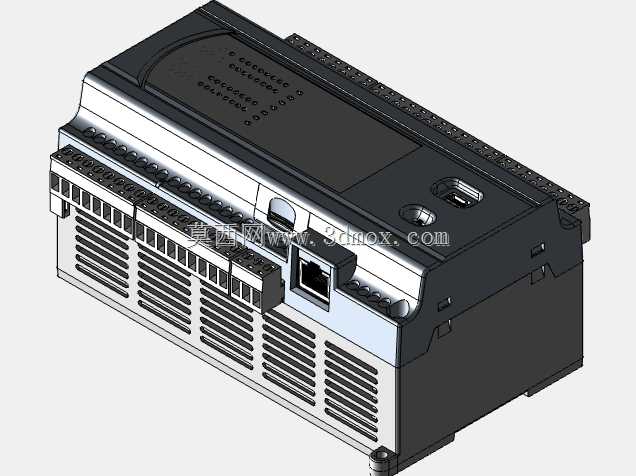

　　在离散制造产线的电控柜布局设计中，这类紧凑型PLC往往是中小型设备控制核心的首选方案，本次还原的台达DVP32ES3单元，从结构建模阶段就完全贴合工业现场的实际安装与使用需求，没有做多余的外观简化，所有和装配、接线、运维相关的结构特征都做了1:1的写实还原。先从安装边界来说，这款PLC采用标准导轨安装结构，背部的卡扣卡槽完全适配行业通用的35mmDIN导轨，建模时特意校核了卡扣的开合行程与卡接余量，确保在做电控柜布局装配时，能直接模拟真实的卡装过程，不会出现干涉或者卡接不到位的问题；整体外形的长宽高尺寸严格对照实物测绘，本体两侧预留的接线操作空间、上下方的散热通风间隙都做了精准还原，做柜内布局时可以直接参考模型排布相邻器件，避免现场安装时出现接线空间不足、散热风道被遮挡的问题。

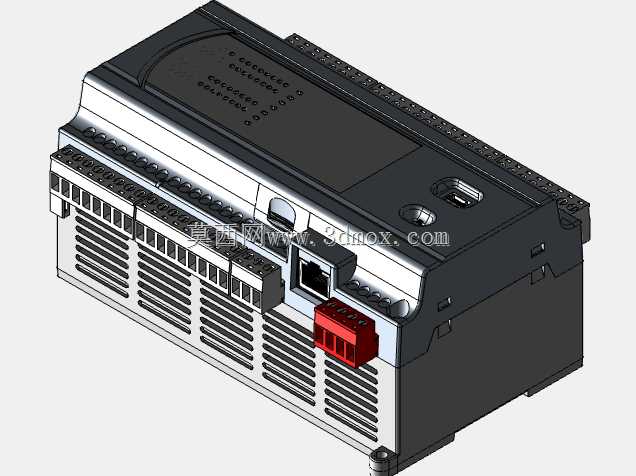

　　从功能结构来看，这款32点的PLC本体集成了16路数字量输入与16路数字量输出，输入输出端子排采用可拆卸的红色卡扣式端子台，建模时还原了端子排的插拔结构与锁线螺丝的位置，工程师在做接线工艺设计时，可以直接对照模型排布线号、规划走线方向，甚至能提前预判端子接线后的弯曲半径，避免后期接线时出现线缆弯折过度、端子受力松动的问题。本体正面的状态指示灯区域做了分区域的结构还原，输入、输出、运行、故障指示灯的排布位置与实物完全一致，做设备操作面板的可视化设计时，可以直接对应指示灯位置做外部标识的排版，不用再反复核对实物尺寸。

　　通讯接口部分，本体自带的以太网口、编程口都做了精准的结构还原，接口周围的防护凸台、插拔余量都按照实物尺寸建模，做线缆装配模拟时，可以直接验证水晶头、编程线缆的插拔空间是否足够，不会出现接口被周边结构件挡住的问题。散热结构的设计上，本体两侧与底部的通风格栅做了等比例的开孔还原，建模时没有简化格栅的筋条厚度与开孔间距，做热仿真分析时可以直接导入模型计算风道流通面积，评估柜内散热方案是否满足PLC长时间运行的温升要求。顶部的扩展接口卡扣结构也做了完整还原，当需要搭配扩展模块做IO点数拓展时，可以直接通过模型模拟扩展模块的拼接过程，校核拼接后的整体尺寸与连接可靠性，不用再单独测量扩展模块的安装间隙。

　　从实际应用场景来看，这款PLC多用于小型自动化设备的逻辑控制，比如非标组装设备、输送线体、小型包装机械的电控系统，建模时特意保留了本体上所有的安装定位特征，包括侧面的螺丝固定孔位、标签粘贴区域的凹陷结构，工程师在做整机结构设计时，可以直接调用模型完成PLC的安装固定、标签排版、走线规划等工作，大幅减少前期测绘的工作量。在建模思路上，整个模型采用分零件建模的方式，端子排、卡扣、通讯接口、格栅、上盖、底座都作为独立零件存在，既可以单独导出做零件加工参考，也可以直接用于整机的虚拟装配调试，所有配合面的公差都按照工业器件的常规装配公差做了预留，装配模拟时不会出现过盈或者间隙过大的问题。另外，本体上的拨码开关、存储卡插槽的防护盖结构也做了可动范围的还原，在做运维仿真时，可以模拟拨码开关的调节、防护盖的开合过程，验证运维操作时的操作空间是否充足，避免后期现场调试时出现工具无法伸入、操作空间不足的问题。对于做电控设计、结构设计的工程师来说，这个模型可以直接用于电控柜的布局设计、整机的干涉检查、操作界面的可视化设计，所有结构特征都贴合实物的实际状态，没有做艺术化的夸张或者简化，完全满足工程设计阶段的使用需求。
