集成式电磁阀气缸组合气动控制组件

　　在自动化生产线的气动执行回路搭建中，这类集成式阀缸组合组件是紧凑型气路设计的核心选型方向，尤其适合安装空间局促、执行元件排布密集的工位，比如3C电子装配线的夹具驱动、小型包装设备的执行端控制、非标专机的短行程往复动作单元，相比传统分散式阀件加气缸的排布方案，能减少30%以上的安装占用空间，同时缩短气路路径，降低气压损耗与响应延迟。

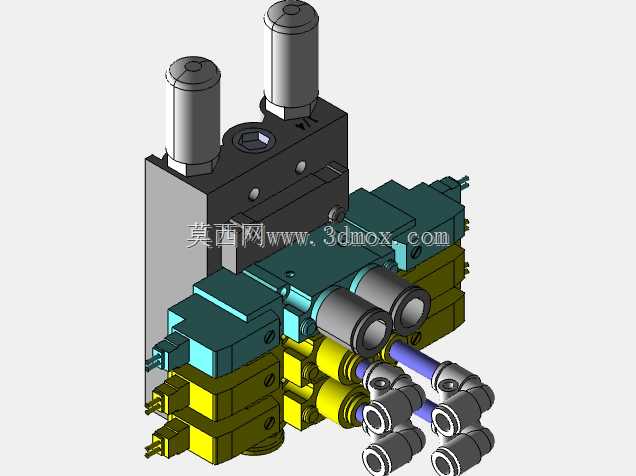

　　从结构设计逻辑来看，该组件将电磁阀组、气缸安装基座、快插式气路接头做了一体化集成设计，上部两个圆柱形结构为单作用弹簧复位气缸，采用立式安装布局直接固定在阀组基座上，省去了传统安装所需的独立支架、过渡连接板，阀组部分采用叠层式结构，每一层阀片对应一路气缸的气路控制，可根据实际需要控制的气缸数量增减阀片数量，模块化的叠装结构不需要额外加工气路通道，基座内部预制了公共进气腔与排气腔，装配时仅需对齐密封槽加装密封圈即可完成气路连通，大幅减少了外接气管的数量，降低了气路接头漏气的风险。

　　气路接口部分采用侧出式快插接头设计，适配常用的4mm、6mm外径气动软管，接头与阀座的连接采用螺纹加密封胶的预装结构，不需要现场额外做密封处理，下部的弯头接头可以根据实际安装方向调整出气角度，适配不同走向的气管排布，避免气管弯折造成的气路堵塞。阀组的电气连接部分采用侧置式接线端，每个阀片对应一个电磁驱动线圈，接线端预留了标准的接插件安装位，可直接配套多芯航空插头实现整组阀的电气连接，不需要单独给每个电磁阀接线，减少现场布线的工作量。

　　安装边界方面，组件整体采用矩形基座设计，基座上预留了四个沉头安装孔，可直接通过螺栓固定在设备的安装板上，安装孔位的间距符合常规气动元件的安装标准，不需要额外加工定制安装板；整体外形的宽度方向不超过120mm，高度方向随气缸行程变化，常规10mm行程的气缸配置下整体高度不超过180mm，厚度方向不超过80mm，在多工位密集排布的场景下，相邻组件的安装间距可以控制在20mm以内，不会出现操作干涉或者气管挤压的问题。

　　实际使用过程中，这类组件的工作气压适配范围为0.15-0.8MPa，满足常规工厂气动系统的供气压力要求，气缸的活塞密封采用耐磨丁腈橡胶材质，往复运动寿命可达500万次以上，阀片的换向响应时间在20ms以内，能够满足高频往复动作的工位需求，比如小型零件的快速夹紧、分选机构的拨杆驱动等场景。设计时需要注意，公共进气口的通径要匹配整组阀的总耗气量，当同时驱动多个气缸动作时，需要核算进气流量是否满足要求，避免出现气缸动作迟缓的问题；排气口位置可根据需要加装消声器，降低排气时的噪音，改善车间作业环境。

　　从建模细节来看，该三维模型完整还原了组件的所有装配关系，包括阀片之间的密封槽位置、气缸的活塞行程限位、接头的插拔空间预留、安装孔的沉头深度，在做设备整体布局设计时，可以直接调用该模型进行干涉检查，提前排查安装过程中可能出现的空间冲突问题，比如接线端的插头插拔空间、气管的弯曲半径预留、气缸伸出时的运动边界，不需要再单独测绘每个零件的尺寸，能够大幅缩短非标设计的周期。模型中还保留了所有零件的装配约束关系，在做方案修改时，可以直接替换不同行程的气缸、不同通径的接头，快速生成适配不同工况的组件模型，不需要重新搭建整个装配体，对于做气动回路设计的工程师来说，能够有效提升建模效率，减少重复建模的工作量。
