梅花型弹性夹紧联轴器三维结构设计

　　在自动化传动系统的轴系连接环节，梅花型弹性联轴器是应用覆盖度极高的挠性传动部件，本次呈现的夹紧式梅花联轴器结构，针对中小扭矩传动场景的安装、补偿、减震需求做了针对性的结构优化，区别于传统键槽连接的联轴器，这款产品采用抱紧式夹紧结构，无需在传动轴上加工键槽，避免了键槽加工带来的轴系应力集中问题，同时大幅简化了现场安装流程，尤其适合伺服电机、步进电机与滚珠丝杠、传动辊轴之间的动力传递场景，在3C自动化装配线、包装机械送料机构、小型数控机床进给轴、印刷设备传动辊组等对传动精度、安装便捷性有较高要求的设备中，这类联轴器的选型占比逐年提升。

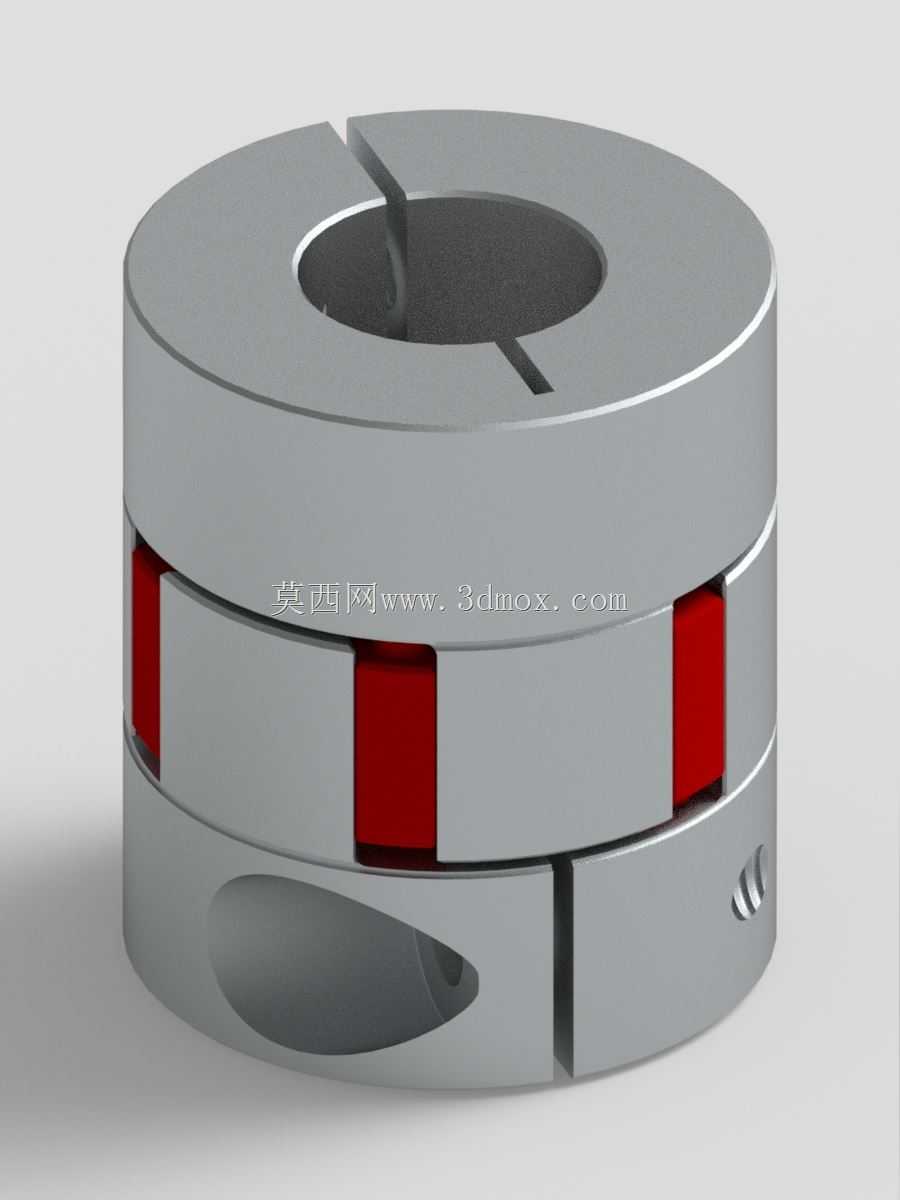

　　从结构设计逻辑来看，这款联轴器分为左右两个对称的金属毂体与中间的弹性梅花垫三个核心部分，金属毂体采用铝合金材质加工，在保证结构强度的前提下尽可能降低自身转动惯量，适配高速启停的传动工况，避免转动惯量过大带来的电机过载、响应滞后问题。毂体的内孔为直孔设计，侧面开有贯通的夹紧缝，配合毂体上的锁紧螺钉实现对轴的抱紧固定，夹紧缝的宽度经过反复校核，既保证锁紧时毂体能够产生足够的弹性变形抱紧轴面，传递额定扭矩不打滑，又避免变形量过大导致内孔失圆、影响轴系同轴度。毂体与梅花垫接触的爪型结构采用圆弧过渡设计，避免应力集中导致的爪部断裂，同时爪部的曲面与梅花垫的凸弧面完全贴合，保证扭矩传递过程中受力均匀，减少局部挤压带来的弹性垫过早磨损。

　　中间的梅花弹性垫采用聚氨酯材质，三个均匀分布的弹性凸块嵌入两侧毂体的爪槽之间，一方面可以补偿两轴之间存在的径向、角向与轴向安装偏差，抵消安装过程中不可避免的对中误差，避免轴系因刚性连接产生额外的附加载荷，延长轴承、电机等核心部件的使用寿命；另一方面聚氨酯材质的阻尼特性可以有效吸收传动过程中的振动，抑制传动系统的共振问题，尤其在伺服传动场景中，能够减少启停瞬间的冲击，提升传动平稳性与定位精度。弹性垫采用分体嵌入式设计，无需完全拆解两侧毂体即可完成磨损后的更换，大幅降低后期维护成本与停机时间。

　　从安装边界与尺寸适配角度，这类联轴器的轴向总长度、外径尺寸与可适配的轴径范围形成标准化的参数梯度，选型时需要根据传递扭矩、轴径尺寸、允许的最大转速、补偿量需求匹配对应规格。安装过程中需要注意两轴的对中偏差控制在产品允许的补偿范围内，虽然弹性联轴器具备偏差补偿能力，但过大的对中偏差会加速弹性垫的磨损，缩短使用寿命；锁紧螺钉需要采用对角分次拧紧的方式，保证夹紧缝均匀收缩，避免内孔偏斜导致的轴系不同心。毂体外圆上预留的拆卸螺孔，方便后期维护时将联轴器从轴上平稳顶出，避免硬撬对轴面或联轴器本身造成损伤。

　　在实际工程应用中，这类夹紧式梅花联轴器常被用于替代传统的刚性凸缘联轴器、键槽式梅花联轴器，尤其在无键连接的传动场景中，抱紧式结构可以实现无间隙传动，保证正反转切换时的传动精度，不会出现键连接常见的回程间隙问题，这一点在需要频繁正反转、精确定位的伺服传动场景中尤为重要。设计过程中对毂体的夹紧力做了精准计算，根据不同轴径、不同扭矩需求匹配对应数量与规格的锁紧螺钉，保证在额定扭矩下不会出现轴与毂体的相对滑动，同时避免夹紧力过大导致轴面压伤、毂体开裂。金属毂体的表面采用阳极氧化处理，提升表面硬度与耐腐蚀性，适应不同工况环境下的使用需求，避免长期使用后表面锈蚀影响拆装与外观。
