带双安装孔的异形密封垫片结构设计

　　本次呈现的异形密封垫片结构，主要应用在小通径流体管路、小型机电设备壳体的接合面位置，承担静密封作用，阻断介质沿接合缝隙的渗漏路径，同时兼顾两个点位的安装定位需求，避免垫片在装配压紧过程中出现移位、窜动导致的密封失效问题。从实际工况适配来看，这类垫片常出现在小型气动控制回路的阀组接合面、小型液压元件的端盖密封位、低压电气设备的壳体防水接合处，适用的工作压力区间多在1MPa以内，适配常温工况下的空气、矿物油、清水等常规介质，部分采用耐油橡胶或软金属板材制作的同结构垫片，也可适配更高压力的密封场景。

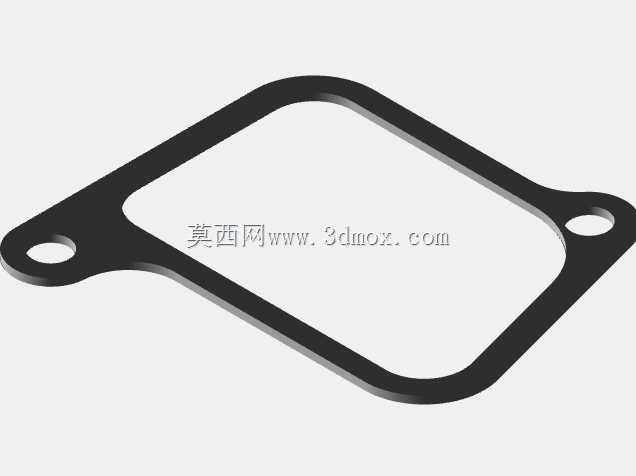

　　设计过程中首先围绕接合面的密封边界展开轮廓规划，主体采用带圆角的类梯形中空结构，中空区域完全避让开接合面的介质流通通道，轮廓边缘距离接合面的螺栓孔、定位凸台预留至少2mm的压紧余量，避免压紧时垫片边缘被挤压溢出到接合面外侧或者内侧流道内。两个安装孔分别布置在垫片轮廓的两个对角端点位置，孔位的中心距严格匹配设备壳体上对应的定位销或者固定小螺栓的间距，孔直径比对应定位件的外径大0.2mm，既保证装配时可以顺利套入定位件，又不会因为间隙过大导致垫片在压紧时出现偏移。垫片的整体轮廓做了等半径的圆角过渡，没有尖锐的直角结构，一方面是避免尖锐边角在装配时割伤操作人员，另一方面也减少板材冲切或者激光加工时的应力集中点，降低垫片在长期压紧状态下出现边角开裂的概率。

　　从安装边界来看，该垫片的整体外轮廓尺寸控制在对应接合面的密封槽范围内，厚度根据所选密封材料的压缩率确定，常规橡胶材质的厚度取2mm时，压缩率控制在25%-30%区间即可满足密封要求，若采用无石棉板材或者紫铜板材，厚度可调整为1mm或者0.5mm，对应调整压紧力即可。中空区域的轮廓比介质通道的轮廓大3mm，保证垫片内边缘不会突入流道内部干扰介质流动，也避免介质长期冲刷垫片内缘导致垫片破损脱落污染介质。两个安装孔的位置距离垫片外边缘的最小距离不小于3mm，保证孔位周边的材料有足够的强度，在装配拉扯或者长期受压时不会出现孔位撕裂的问题。

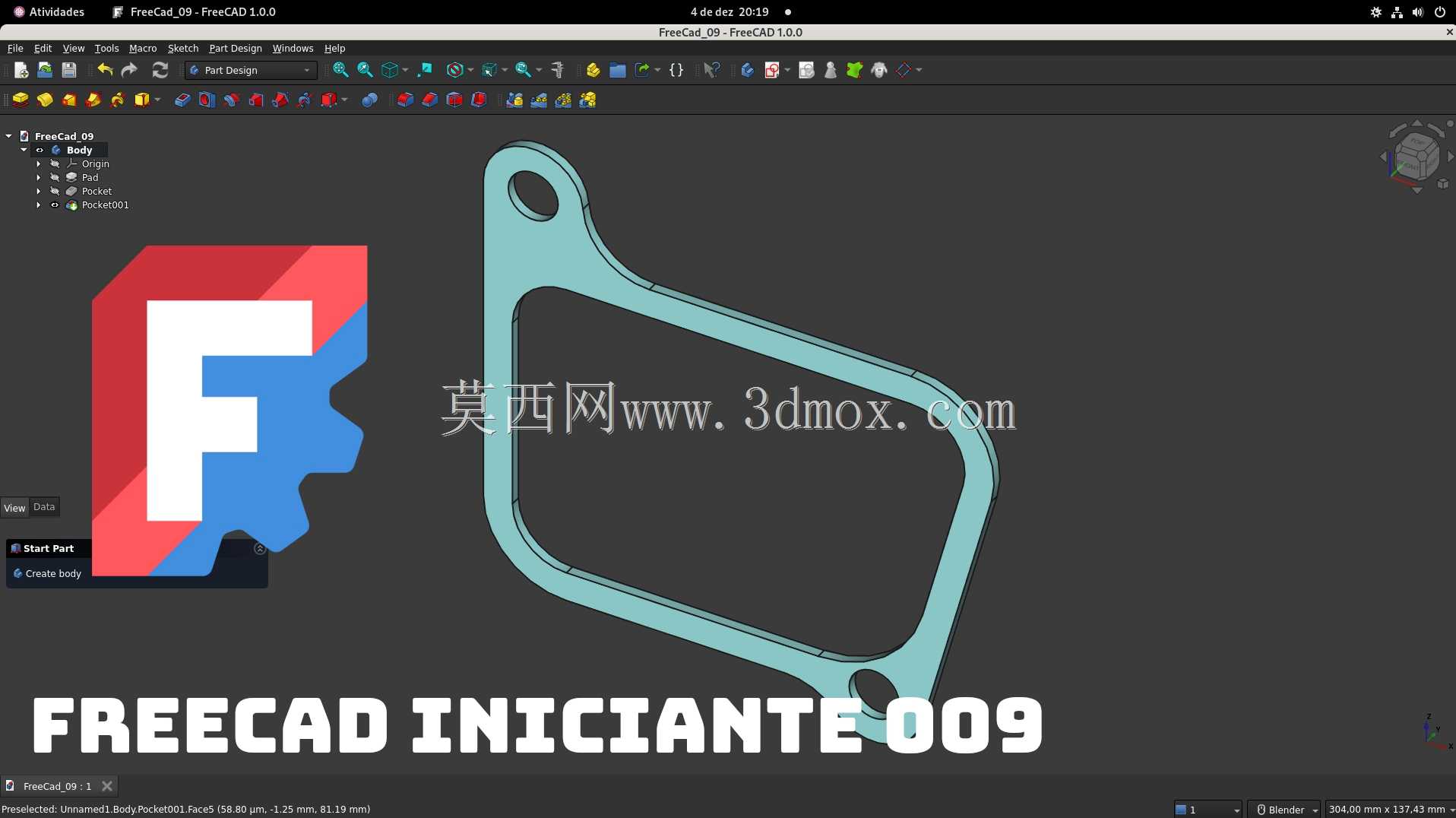

　　结构设计上没有设置额外的密封筋或者凸棱结构，属于平面型静密封垫片，依靠接合面的压紧力让垫片材料产生弹性变形填充接合面的微观不平度，以此实现密封效果，这种结构的优势是加工难度低，无论是采用板材冲切、激光切割还是数控铣削都可以快速制作，适合小批量试制或者设备维修时的快速替换场景。在建模过程中，所有轮廓线都采用闭合的连续样条与圆弧、直线段组合，保证轮廓的顺滑度，没有断点或者重叠线段，导出的加工轮廓可以直接导入线切割、激光切割设备进行编程加工，不需要额外修复线段。同时建模时完全对称的两个安装孔位也做了位置公差约束，孔位中心相对于垫片主体轮廓的位置度公差控制在0.1mm以内，保证装配时两个孔位可以同时对准壳体上的定位点，不会出现一个孔套入后另一个孔错位的问题。

　　实际应用中，这类垫片不需要额外涂覆密封胶即可实现可靠密封，拆卸后如果垫片没有出现永久变形或者破损，还可以重复使用2-3次，相比定制的异形密封圈，加工成本更低，交付周期更短，尤其适合非标设备开发阶段的样机试制场景，可以快速根据接合面的形状调整垫片轮廓，不需要开模制作橡胶密封圈，大幅缩短样机的迭代周期。在进行装配时，只需要将两个安装孔对准壳体上的定位柱套入，再将对接的端盖压上，按照对角线顺序逐步拧紧固定螺栓，保证垫片各个位置的压紧力均匀，避免出现局部压紧力不足导致的渗漏，或者局部压力过大导致垫片被压溃的问题。
