双出尾喉汽车排气消音器结构设计

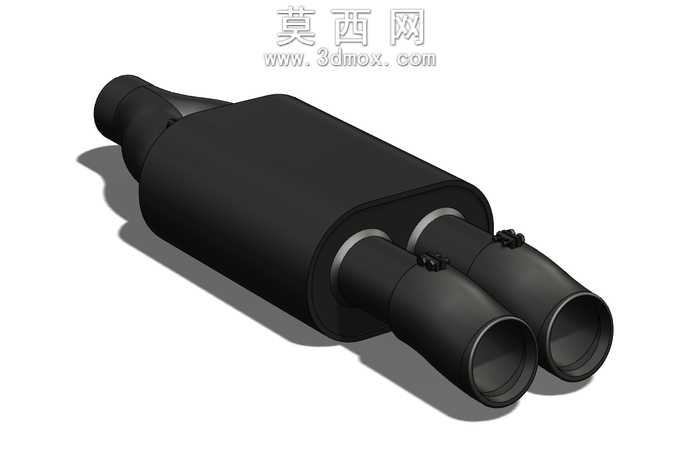

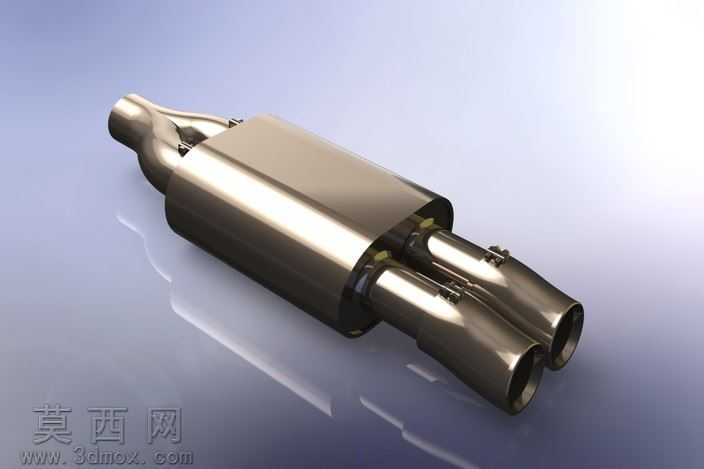

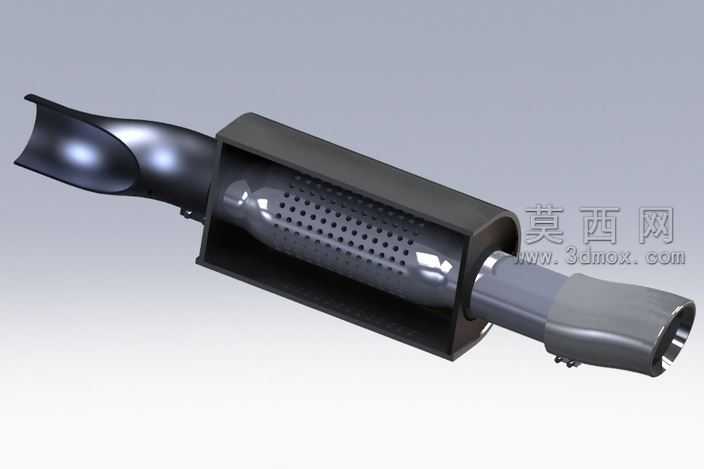

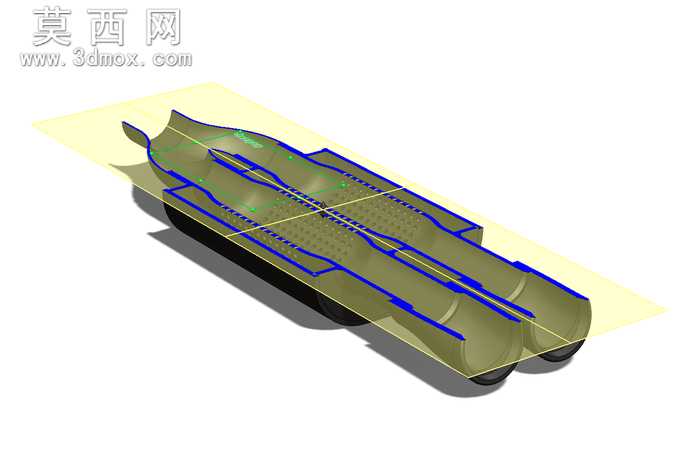

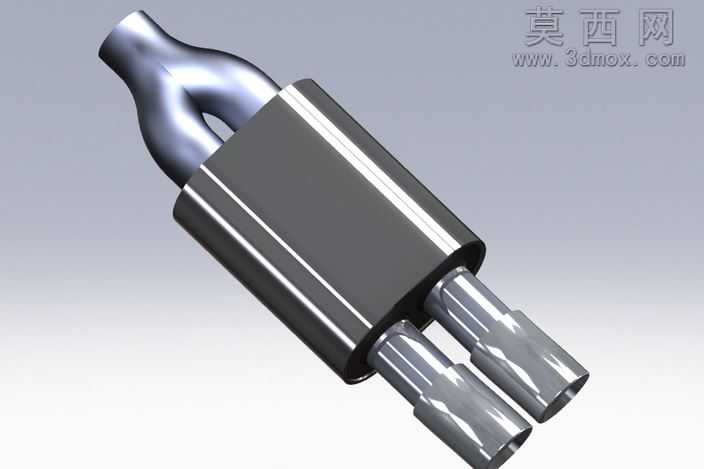

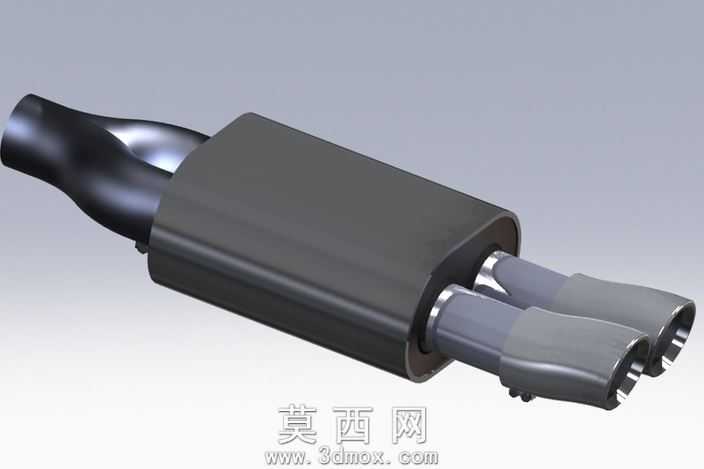

本作品为汽车排气系统末端双出尾喉消音器三维建模成果，建模过程围绕汽车排气系统的实际功能需求展开，首先依据排气消音的流体力学原理与实车装配尺寸要求，确定整体外形轮廓：进气端采用渐缩式锥管结构，能够顺畅承接上游排气管道的气流，减少气流进入消音腔体时的紊流阻力；中部为圆柱形消音主腔体，是实现排气降噪、缓冲气流脉动的核心结构区域；出气端采用对称双出尾喉设计，两根平行排布的排气尾管做了收束式造型处理，既优化了排气流出的导向性，也兼顾了外观的精致质感。建模过程中对各部件的衔接结构做了精细化处理，包括腔体与进出气管的焊接定位结构、尾管与主腔体的密封配合台阶、管体表面的卡箍安装位都做了1:1的结构还原，保证模型可直接用于后续的装配干涉校验与结构仿真。材质渲染阶段，整体采用汽车排气系统常用的抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原出不锈钢构件表面的高亮金属光泽与细腻的磨砂质感，腔体表面做了轻微的使用质感处理，避免渲染效果过于失真，背景采用简洁的渐变浅灰底色，搭配柔和的侧方打光，突出消音器整体的金属质感与结构轮廓，同时在构件下方添加柔和的投影与反射效果，提升渲染图的真实感。设计思路上，该消音器模型兼顾了功能性与外观表现，内部腔体预留了消音棉、隔板等消音结构的安装空间，可根据不同排量车型的降噪需求调整内部结构参数；外部双出尾喉的管径、伸出长度都做了符合民用改装车型常用的尺寸设定，既满足排气顺畅度的性能要求，也符合汽车外观改装的审美需求，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，可用于汽车排气系统的结构教学、改装方案展示以及相关零部件的开模参考。
