三相EPCOS交流EMI线路滤波装置

　　在工业配电、变频驱动、精密数控设备的供配电链路里，电磁干扰的抑制一直是电气设计环节绕不开的核心节点，这款三相交流EMI滤波器，正是针对380V级工频交流系统的差模、共模干扰抑制需求开发的实体装置。从实际应用场景来看，这类滤波器通常串接在设备电源进线端，也就是柜体进线端子与后端整流、驱动模块之间，用来阻隔电网侧传入的高频尖峰、谐波干扰，同时避免设备自身功率器件开关产生的电磁噪声反向馈入电网，影响同链路下其他精密测控装置的稳定运行，常见于伺服驱动柜、工业机器人控制柜、医疗影像设备供电回路、高精度检测仪器的进线端，在强电磁干扰的工业车间环境里，能有效降低设备误触发、通讯丢包、采样精度漂移等常见电磁兼容问题。

　　从功能特性上看，这款器件额定适配3相36A的载流需求，对应480V/275V的交流电压等级，覆盖50/60Hz通用工频场景，壳体上明确区分LINE与LOAD接线端，LINE侧接电网进线，LOAD侧接后端负载设备，避免接反导致滤波性能衰减。两侧的接线端子采用螺钉压接结构，端子排上预留清晰的相序标识，其中黄绿标识的端子专门用于接地连接，接地端的接触电阻直接决定共模干扰的泄放效率，设计时要求接地路径尽可能短，接线线径匹配额定载流要求，避免长期满负荷运行时端子发热。

　　从结构设计思路来看，整个壳体采用金属屏蔽封装，金属外壳本身就是电磁屏蔽的一部分，能隔绝空间辐射类的电磁干扰，同时将内部的滤波电感、X电容、Y电容等元件完全封闭，避免内部元件的磁场向外辐射。壳体底部预留安装固定的缺口，属于标准的导轨或螺钉固定兼容结构，安装时可以直接卡在标准DIN导轨上，也可以通过螺钉穿过底部缺口固定在安装板上，安装边界的设计充分考虑了柜内布局的通用性，不需要额外定制安装支架。接线端的布局采用两侧对称排布，进线与出线分别在壳体两端，柜内布线时可以实现上进下出或侧进侧出的走线逻辑，避免进线与出线线缆交叉缠绕，减少线间耦合带来的干扰二次引入。

　　外形尺寸上，这款滤波器的整体轮廓为方正金属壳体，边角做了钝化处理，避免安装作业时划伤线缆或操作人员，壳体上的标签清晰标注型号、电气参数与接线方向，现场施工时不需要额外查阅手册就能完成接线。两侧的端子排突出壳体一定距离，预留了足够的压线操作空间，即使采用带冷压端子的线缆，也能顺利完成螺钉紧固，不会因为空间不足导致压接不牢。壳体侧面预留的固定结构，在安装完成后不会突出柜体安装面过多，适配厚度2mm以内的安装板固定需求，柜内布局时只需要预留对应长宽的安装空间，同时在器件周边留出至少10mm的散热间隙，因为满负荷运行时内部电感元件会产生一定温升，预留间隙能保证空气自然对流，避免热量累积加速内部电容、电感元件的老化。

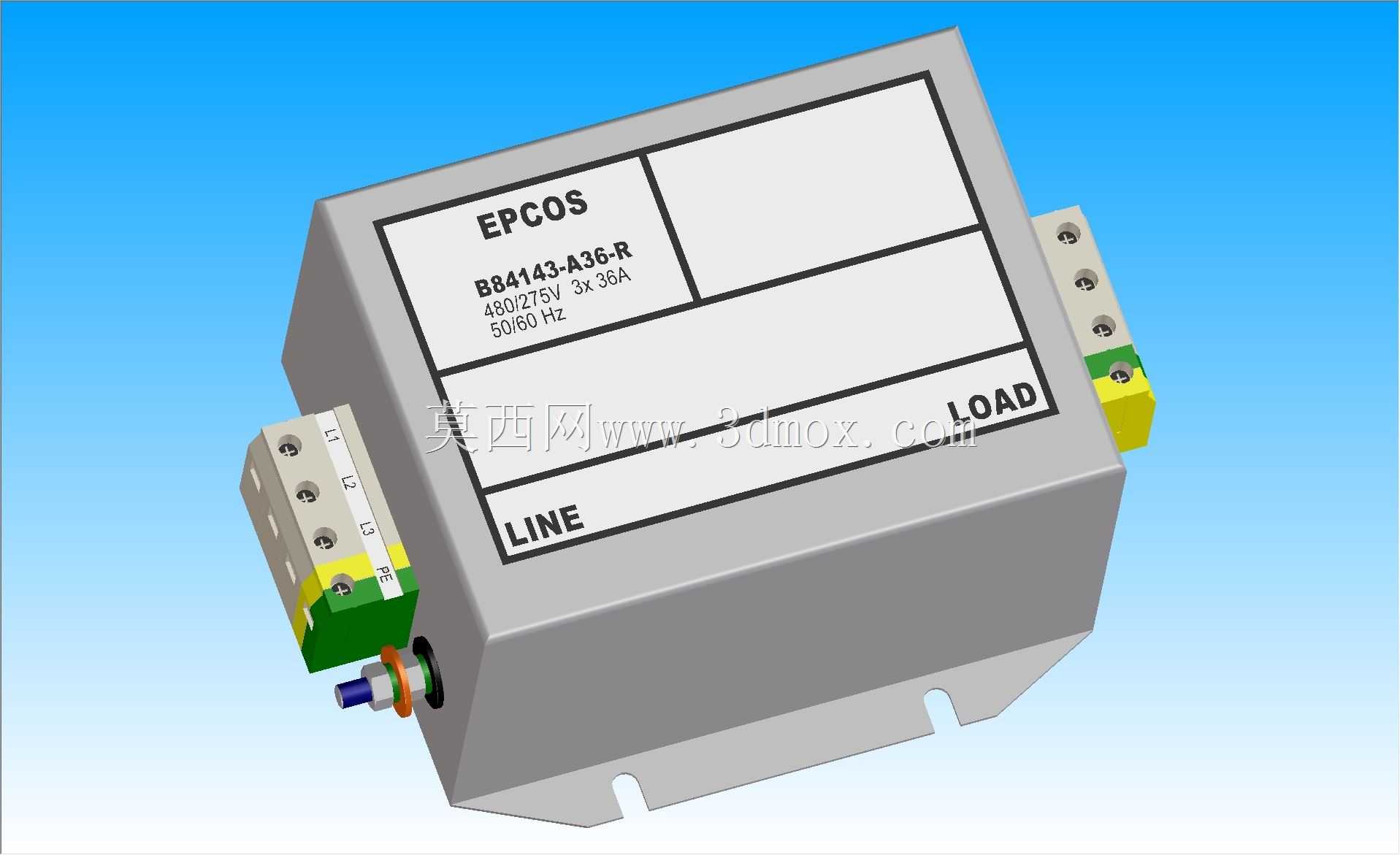

　　在三维建模的细节处理上，这个模型完整还原了实物的所有结构特征：端子排上的每个接线螺钉位置、接地端子的颜色区分、壳体表面的标签印刷区域、底部的安装缺口、进出线端的结构标识都做了1:1的还原，在做柜体三维布局时，可以直接导入这个模型完成干涉检查，验证接线空间是否充足、安装固定位置是否与其他器件冲突，不需要额外测量实物尺寸就能完成前期的布局设计，能有效减少柜体加工后的现场整改工作量。对于做电气成套设计的工程师来说，这类精准的器件模型能大幅提升三维布线的效率，提前预判线缆弯曲半径、接线操作空间等实际施工中会遇到的问题，避免设计阶段的疏漏导致现场安装返工。
