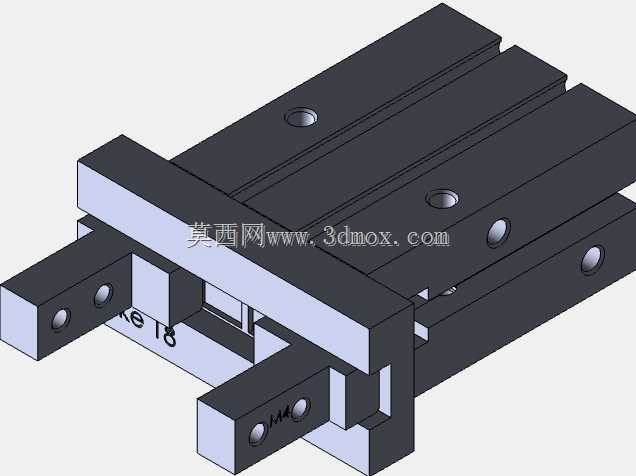

SMC型平行开闭气动夹爪结构设计

　　这款平行开闭气动夹爪是气动执行回路里常用的末端夹持部件，在3C电子装配、小家电组装、汽车零部件上下料、注塑件取件等工位的应用覆盖率极高，但凡涉及到小型工件的抓取、移位、装夹动作，只要工件重量在夹持力覆盖范围内，这类气爪都是结构工程师做方案时的优先选型方向。从实际使用场景来看，这类气爪常搭配直线模组、多轴机械手使用，作为末端执行端直接接触工件，其夹持稳定性、重复定位精度会直接影响整台设备的运行良率，不少做非标自动化的工程师在选型时，除了核对夹持力、行程参数，最关注的就是安装接口的匹配度，以及夹爪本体在紧凑安装空间里的边界干涉问题。

　　从结构设计逻辑来看，这款夹爪采用双活塞驱动的平行滑动结构，压缩空气进入缸体后推动两侧活塞做反向同步运动，通过内部的十字滑块联动结构带动两个夹指做对称的平行开闭动作，这种结构相比摆杆式气爪，夹持力输出更均匀，夹指全程保持平行运动，不会出现摆角带来的夹持位置偏移，对于需要精准对位的装配工位来说，平行运动的特性能有效减少夹取时的工件姿态偏差。夹爪本体的主体结构采用硬质阳极氧化铝合金加工，在保证结构强度的前提下尽可能压缩本体重量，降低末端负载对机械手负载能力的要求，滑动配合面做了研磨处理，配合内嵌的耐磨导向条，能在长期往复运动中保持稳定的配合间隙，减少运行卡顿和磨损带来的精度衰减。

　　从安装边界来看，这款夹爪的本体安装面预留了两个定位销孔和对应的螺纹安装孔，既可以直接通过螺栓固定在安装法兰上，也可以通过定位销做精准定位，消除安装间隙带来的重复定位误差；夹指安装面同样预留了标准的螺纹孔和定位槽，方便用户根据实际夹持的工件形状定制适配的夹指，不管是夹取方形工件、圆柱形工件还是异形薄壁件，都可以通过更换定制夹指来适配，不需要改动夹爪本体结构。本体侧面预留的磁性开关安装槽，可以直接嵌入标准型磁性开关，用来检测活塞的运动位置，给控制系统输出夹爪开闭到位的信号，不需要额外加装外置检测传感器，能进一步节省安装空间。

　　做三维建模的时候，这类标准气动元件的模型还原度会直接影响整体设备的装配干涉检查结果，建模过程中需要严格核对各个安装孔的位置尺寸、夹指的开闭行程范围、本体的外形凸台边界，尤其是夹指完全张开和完全闭合两个极限位置的空间占用，很多新手工程师做方案时容易忽略极限位置的干涉问题，导致实际装配时夹爪张开后和周边的工装、工件发生碰撞。另外，夹爪的进气接口位置、接口规格也需要在模型里准确还原，避免后续做气路布局时出现气管弯折、接口和周边结构干涉的问题。从实际使用的可靠性角度来看，这类平行气爪的内部密封结构采用双向密封圈设计，能在常规工厂气源环境下保持稳定的密封性能，不需要频繁更换密封件，日常维护只需要定期在导向滑动面涂抹少量润滑脂，就能保证长期运行的顺畅性，对于需要长时间连续运行的自动化产线来说，这种低维护需求的特性能有效减少设备停机维护的时间。在做夹持力匹配的时候，需要结合工件的重量、夹取时的加速度、夹指和工件之间的摩擦系数来核算所需的夹持力，通常会预留1.5到2倍的安全系数，避免高速运动时工件脱落，同时也要注意不能选用夹持力过大的型号，防止夹伤薄壁类或者脆性工件。
