ABB ESB24-40N导轨式建筑用接触器三维结构

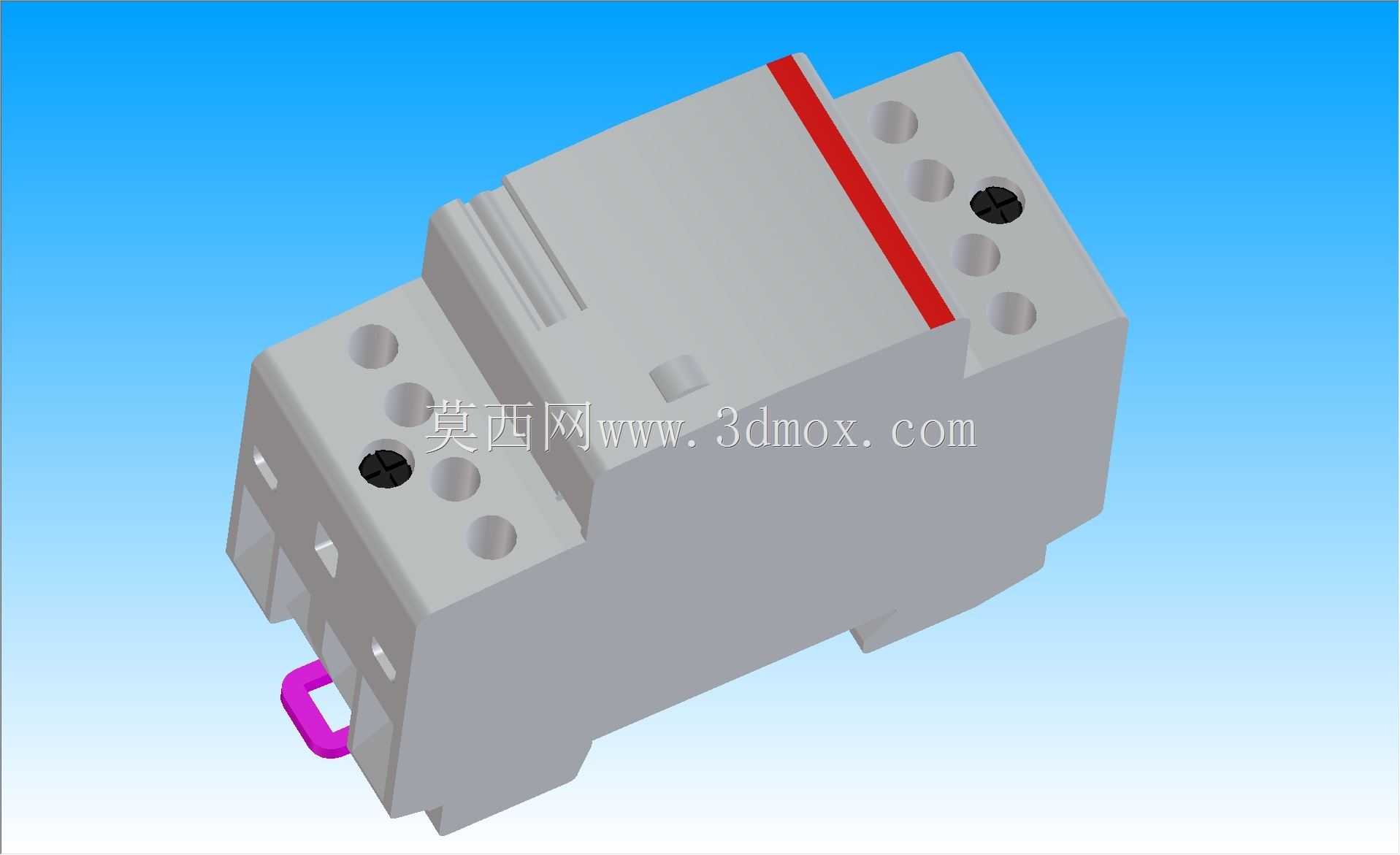

　　这款导轨式安装的接触器，主要面向建筑配电、小型工业控制场景的交流或直流回路通断需求，额定承载电流可达24安培，可同时适配单相、三相两类回路的负载控制需求，常见于楼宇照明回路集中控制、小型动力设备启停控制、智能家居配电回路通断、商用建筑风机水泵类小功率负载的控制场景中。从结构设计来看，整体采用标准模数化壳体设计，宽度适配常规DIN导轨安装的模数尺寸，壳体采用阻燃级工程塑料注塑成型，表面做哑光防滑处理，正面设置的红色标识条用于区分产品系列与额定参数区间，顶部与底部的接线端子孔位按照标准接线间距排布，每个端子旁设置对应的螺丝锁紧位，接线时可通过正面的黑色标识点快速确认端子对应回路，避免接线错相。

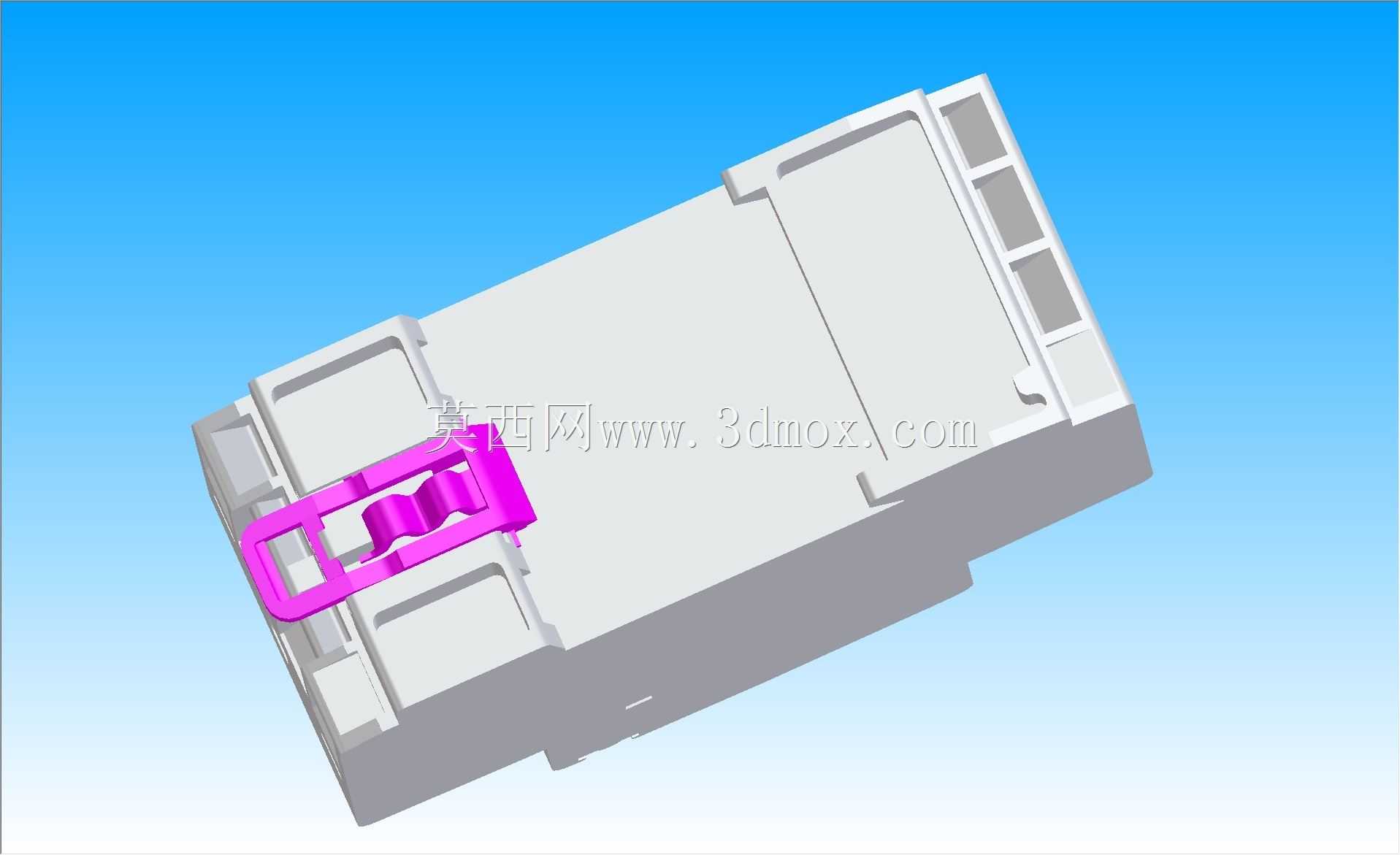

　　底部的紫色卡扣是标准导轨安装的锁止结构，安装时只需将器件上部卡入DIN导轨上沿，向下按压后紫色卡扣会自动卡紧导轨下沿，拆卸时只需向外拉动紫色卡扣即可快速取下器件，无需额外工具，大幅提升柜内装配的效率。从功能特性上看，这款四极常开结构的接触器，触点采用银合金材质，具备良好的耐电弧烧蚀能力，可满足频繁通断的使用需求，线圈部分采用宽电压适配设计，可在常规交流、直流控制电压下稳定吸合，吸合过程无明显噪音，适合对噪音控制有要求的民用建筑场景使用。

　　建模过程中严格按照实物的安装边界做尺寸还原，壳体的所有安装孔位、端子间距、导轨卡扣的配合尺寸都按照实际产品的公差要求做了匹配，壳体表面的脱模斜度、加强筋结构、端子防护挡板的细节都做了完整还原，可直接用于配电盘的布局干涉检查、柜内布线模拟、安装工艺验证等场景。在实际工程选型应用中，这类模数化接触器因为占用柜内空间小，安装方式统一，可与同模数的断路器、隔离开关、浪涌保护器等器件并排安装在同一根导轨上，柜内布线时可通过汇流排直接连接相邻器件的进线端，减少柜内零散接线的工作量，同时统一的外形尺寸也方便配电盘的标准化设计，无需针对不同品牌的同规格器件单独调整安装开孔位置。

　　建模时特意还原了端子处的防护挡板结构，该结构在接线完成后可覆盖带电的接线螺丝部位，避免运维过程中误触带电部位引发安全风险，壳体侧面的拼接卡槽结构也做了细节还原，多台同规格器件并排安装时可通过侧面卡槽互相拼接固定，避免器件在导轨上发生横向滑动，提升柜内器件安装的整体稳定性。从三维建模的细节处理来看，壳体的分模线位置、表面的细微标识凹槽、卡扣的弹性变形空间都做了符合实际生产工艺的还原，没有出现不符合注塑工艺的尖角、壁厚不均等问题，触点部分的内部结构虽然属于不可见结构，但在建模时也按照实际产品的动作行程做了简化还原，可用于简单的动作模拟演示，方便电气设计人员向非专业客户讲解器件的工作原理。在配电系统三维布局设计中，这款模型可直接导入各类三维设计软件，与其他低压配电元件配合完成整个配电柜的装配模拟，提前验证柜内走线空间、器件操作空间是否满足要求，避免实际装配时出现器件干涉、接线空间不足、操作手柄被遮挡等问题，大幅减少现场安装的整改工作量。
