平面磨床配套斜齿传动齿轮结构

　　这款斜齿圆柱齿轮是平面磨床工作台进给传动链中的核心传动零件，在平面磨床的实际运行场景中，承担着将进给电机输出的扭矩平稳传递至工作台纵向进给丝杠的作用，匹配平面磨床高精度往复进给的工况需求，避免直齿轮传动过程中易出现的啮合冲击、传动噪音大的问题，适配磨床精加工过程中对进给平稳性的严苛要求。从结构设计逻辑来看，该齿轮采用斜齿齿形设计，齿向存在固定螺旋角，啮合过程中轮齿是逐步进入啮合、逐步退出啮合，重合度相较同参数直齿轮提升40%左右，能够有效降低啮合冲击与传动噪声，同时提升轮齿的承载能力，适配平面磨床长时间连续往复进给的工作状态，避免频繁换向过程中轮齿受冲击载荷出现崩齿、磨损过快的问题。

　　齿轮中心设计有带键槽的安装通孔，孔的尺寸与进给轴的轴径做公差配合设计，采用基孔制过渡配合，保证齿轮与轴的同轴度，避免高速转动过程中出现偏心振动，影响磨床的进给精度；键槽的尺寸匹配标准平键，能够传递额定扭矩下的载荷，不会出现键连接打滑的问题。齿轮的齿宽经过针对性计算，在满足安装空间边界的前提下，尽可能增大齿宽来提升轮齿的接触强度，同时控制齿宽系数在合理区间，避免齿宽过大导致轮齿受载不均、偏磨的问题。齿顶圆、齿根圆都做了对应的圆角过渡处理，齿根圆角能够有效降低应力集中，提升轮齿的弯曲疲劳强度，避免长期交变载荷下齿根出现疲劳裂纹。

　　从安装边界来看，该齿轮的轴向定位依靠轴肩与轴用挡圈实现，齿轮的轮毂长度略大于齿宽，两端面的平面度、与内孔的垂直度都有严格的形位公差要求，保证安装后齿轮的端面跳动控制在允许范围内，避免啮合过程中出现轴向窜动，影响传动精度。在实际应用中，这类斜齿轮通常成对使用，匹配相同螺旋角、相反旋向的配对齿轮，安装时需要保证合理的齿侧间隙，既不能间隙过大导致换向冲击，也不能间隙过小导致轮齿卡滞、润滑不良、磨损加剧。齿轮的啮合精度等级按照磨床进给传动的要求设计，能够保证进给运动的平稳性，避免进给速度波动导致工件表面出现磨削振纹，影响平面磨床的加工表面质量。

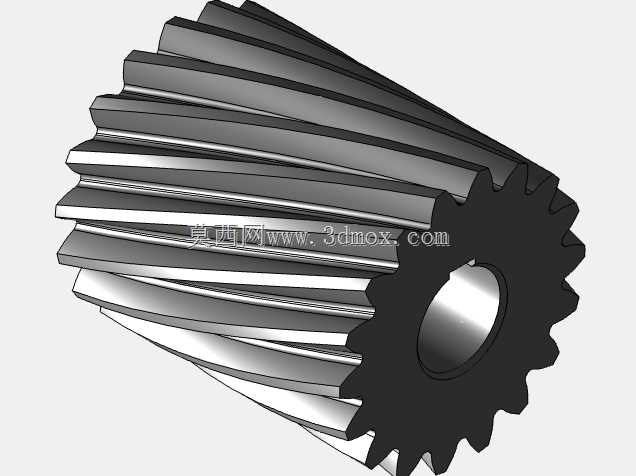

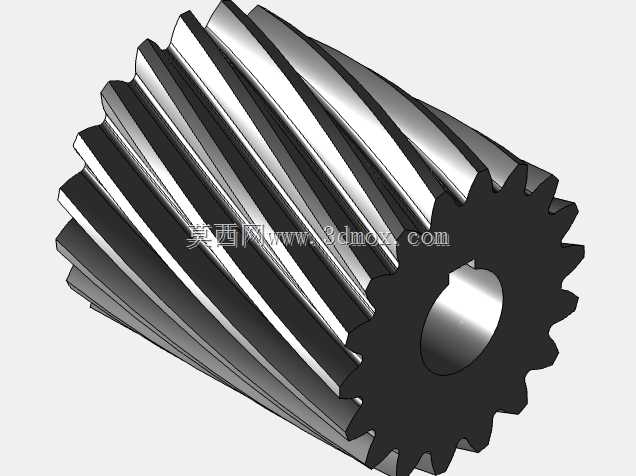

　　齿面的加工工艺路线遵循常规硬齿面齿轮的加工逻辑，滚齿后做齿面淬火处理，再进行珩齿精加工，保证齿面硬度与齿形精度，延长齿轮的使用寿命，减少磨床的维护频次。在三维建模过程中，该齿轮的齿形采用渐开线齿廓精确生成，螺旋角参数准确还原设计值，键槽、安装孔、轮毂倒角、齿根圆角等细节结构都完整还原，能够直接用于磨床进给机构的装配干涉检查、运动仿真，也可作为同类磨床齿轮备件测绘、改进设计的参考模型，帮助结构设计人员快速完成传动链的布局校核，验证齿轮与周边轴承、轴套、箱体壁的安装间隙是否合理，避免实际装配过程中出现干涉问题。
